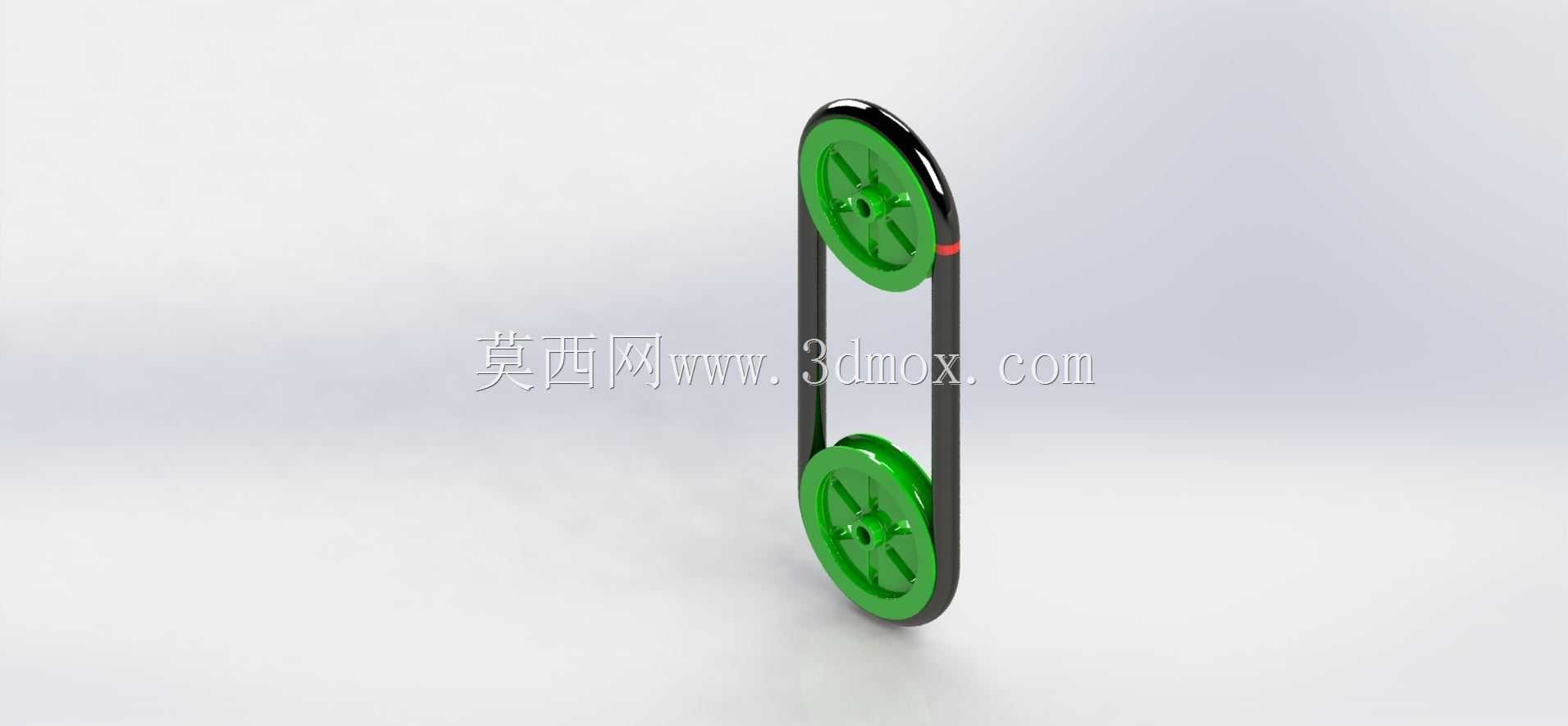

立式双轮皮带传动机构运动原理演示结构

项目分类:通用机械零部件 发布时间:2021-11-27 ID:419534
  • 立式双轮皮带传动机构运动原理演示结构
  • 立式双轮皮带传动机构运动原理演示结构
  • 立式双轮皮带传动机构运动原理演示结构
  • 立式双轮皮带传动机构运动原理演示结构

  这套带传动结构的建模初衷,是为了还原摩擦型带传动的实际运动逻辑,给刚接触机械传动设计的从业者提供直观的运动参照,很多新人在初次做带传动选型时,容易忽略带轮包角、张紧余量这些实际安装中的核心约束,靠静态图纸很难理解皮带绕入绕出带轮时的形变过程,以及传动过程中带速波动、打滑临界状态的形成逻辑。从实际应用场景来看,这类立式平行轴双带轮结构,常见于小型输送线的动力传递端、轻工设备的进给机构、桌面级实验装置的传动单元,相比齿轮传动,带传动本身具备过载打滑保护核心动力件的特性,同时能缓冲吸振,在载荷波动不大、传动比精度要求不高的工况下,能大幅降低整机的制造成本与运维难度。结构设计上,两个带轮采用完全一致的轮槽尺寸,轮缘的挡边高度略高于皮带厚度,

  避免皮带运转过程中出现脱轮风险,轮槽的楔角匹配常用的V型带截面角度,保证皮带与轮槽的接触面积足够,能依靠接触面的摩擦力稳定传递扭矩。两个带轮的中心距设置预留了合理的张紧调节空间,既不会因为中心距过小导致皮带包角不足、传动效率骤降,也不会因为中心距过大造成皮带运转时上下颤振,影响传动平稳性。安装边界方面,这套结构的主动轮端预留了与动力输出轴配合的轴孔与键槽位,可直接匹配常规的小型电机输出轴尺寸,从动轮端可根据实际负载需求,连接输送辊、凸轮机构或者其他执行元件,整体结构的外轮廓没有突出的尖锐结构,安装时不需要额外预留过大的安全避让空间,可直接嵌入小型设备的机架内部。建模过程中特意还原了皮带的柔性形变特征,在带轮与皮带的接触段,

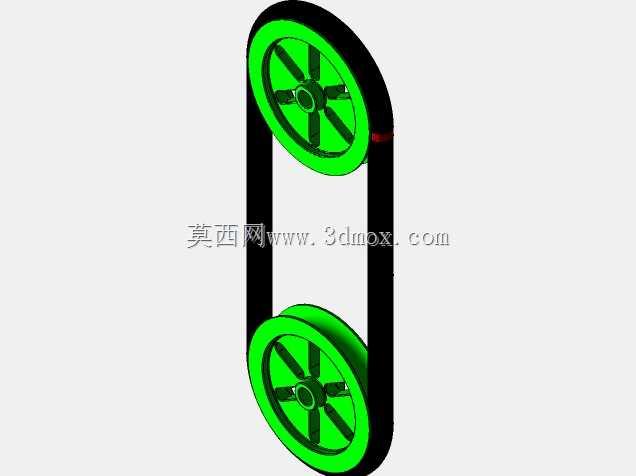

  皮带的曲率完全贴合带轮的轮缘弧度,非接触段的皮带保持自然的张紧状态,没有出现建模中常见的皮带穿模、曲率失真问题,能直观展示皮带运转时上下边的松紧边差异——主动轮带动皮带运动时,进入主动轮的一侧为紧边,另一侧为松边,这种张力差是带传动能正常传递动力的核心,很多新人在做张紧机构设计时,往往会把张紧轮压在紧边侧,反而加剧了皮带的疲劳损耗,通过这个运动演示结构,能很清晰地观察到松紧边的位置差异,理解张紧轮的合理布置逻辑。从功能特性来看,这套结构没有额外设置张紧轮,依靠固定中心距的安装精度保证初始张紧力,适合中心距固定、长期运行不需要频繁调整张紧度的工况,后期如果需要适配更大的传动功率,也可以在松边侧加装张紧轮,调整结构的包角参数,

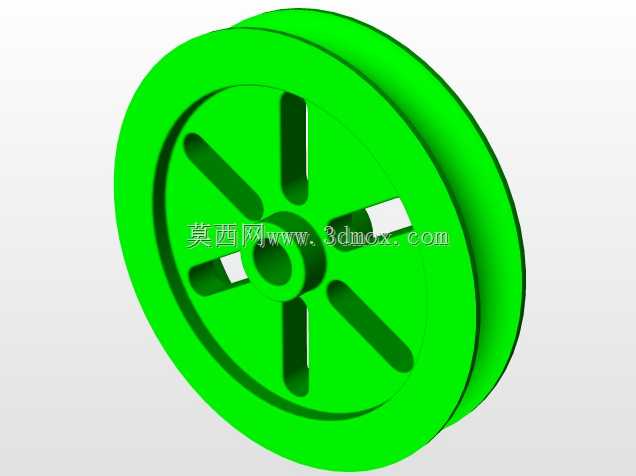

  提升传动能力。轮体的结构采用辐板式设计,在保证轮体结构强度的前提下,尽可能降低轮体自身的转动惯量,减少启动和制动过程中的惯性冲击,轮孔的位置做了同轴度公差的预留,实际加工时只要保证两个带轮的安装轴平行度在允许范围内,就能避免皮带出现偏磨、单边受力的问题,延长皮带的使用寿命。很多现场运维的案例里,带传动过早失效往往不是因为负载超过设计值,而是安装时两个带轮的端面没有共面,皮带长期处于扭曲受力状态,短时间内就会出现侧边开裂、脱层的问题,这套演示结构里两个带轮的端面完全对齐,也能给现场安装的对齐校准提供直观的参照标准。在做三维建模的过程中,对带轮的轮槽尺寸、皮带的截面参数都做了1:1的还原,没有做简化处理,不管是用来做运动原理演示,还是提取结构参数做初步的方案选型,都能直接作为设计参照,不需要再重新核对基础的尺寸比例关系。
