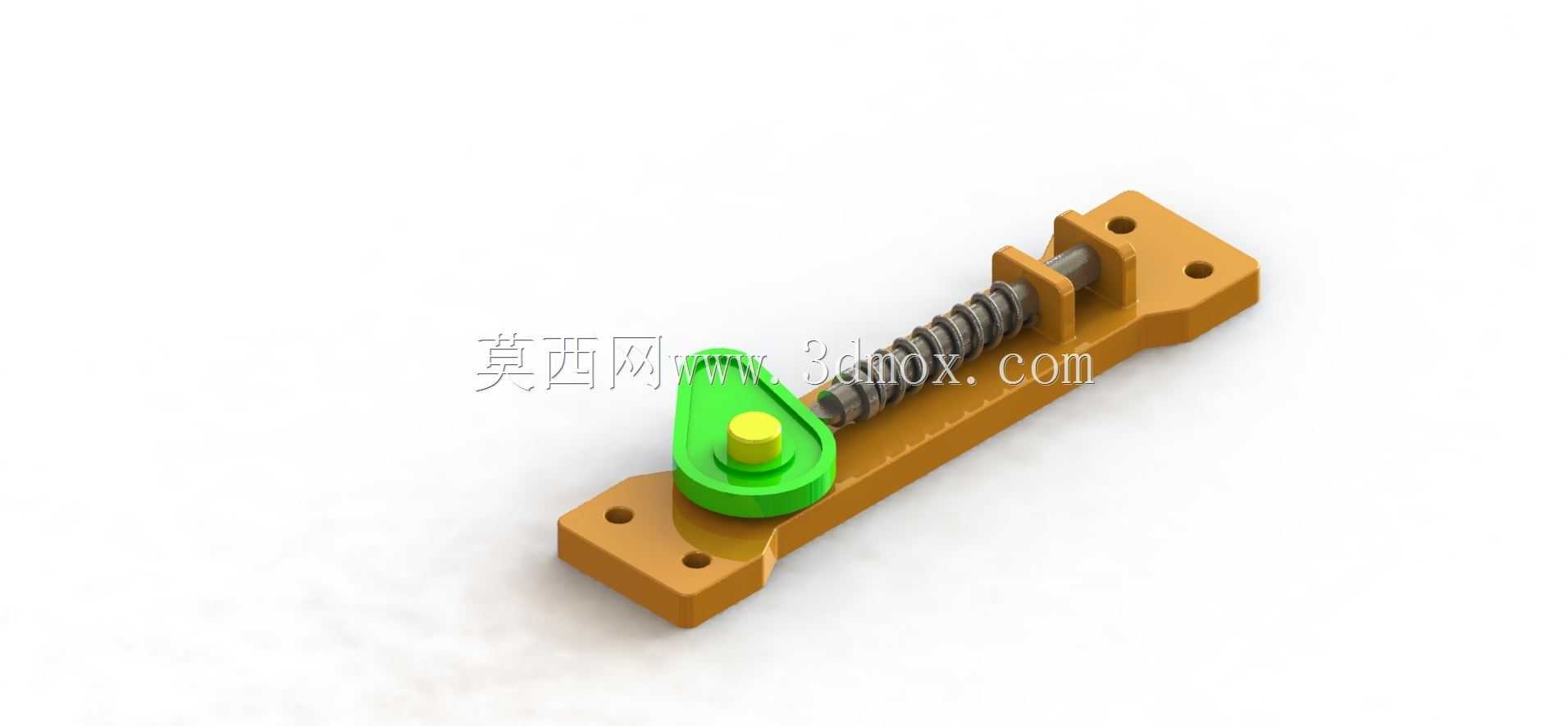

凸轮弹簧联动往复驱动机构结构展示

　　这套凸轮与弹簧组合的联动结构，常见于轻工自动化送料工位、小型工装的间歇顶出单元，也可作为教学演示机构用于机械原理课程的具象化展示，核心作用是把凸轮的连续回转运动，转化为从动件沿固定方向的直线往复动作，相比槽轮、棘轮类间歇机构，这套结构的冲击载荷更小，往复行程的调整可通过更换不同轮廓曲线的凸轮快速实现，适配不同节拍的工位动作需求。

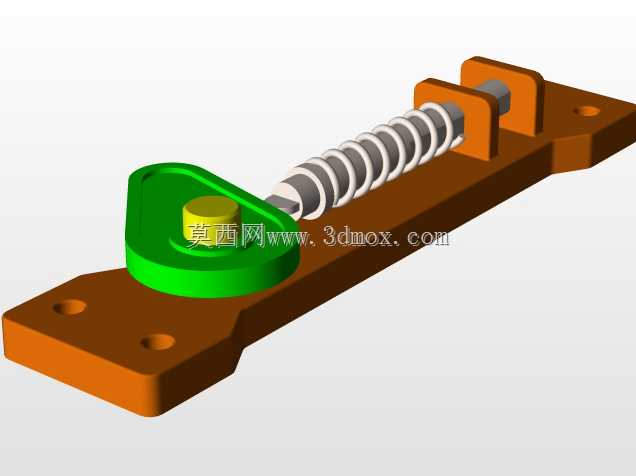

　　从实际使用场景来看，这类结构常被集成在小型零件排序送料的末端分料位，当凸轮随驱动轴转动时，轮廓面推动从动件克服弹簧预紧力向前伸出，完成工件的顶出或者定位动作，当凸轮轮廓的回程段转动到从动件接触位置时，弹簧的复位弹力会带动从动件快速退回初始位置，等待下一个动作循环，整套动作的响应速度完全由凸轮转速决定，不需要额外的位置传感器来控制回程触发，结构可靠性高，在粉尘、轻度油污的车间环境下也能稳定运行，不需要频繁维护。

　　设计这套结构时，首先要确定从动件的目标行程，以此反推凸轮的基圆半径和升程段轮廓，基圆半径不能过小，否则会导致凸轮与从动件接触处的压力角超过许用值，运行时出现卡滞甚至磨损加剧的问题，同时要匹配弹簧的刚度和预压缩量，弹簧刚度太大，会增加凸轮驱动的扭矩负载，刚度太小则会导致回程时从动件无法及时复位，出现动作滞后的情况，弹簧的预压缩量要保证在凸轮回程的终点位置，从动件仍然能受到足够的弹簧推力，紧贴安装座的限位面，避免运行过程中出现窜动。

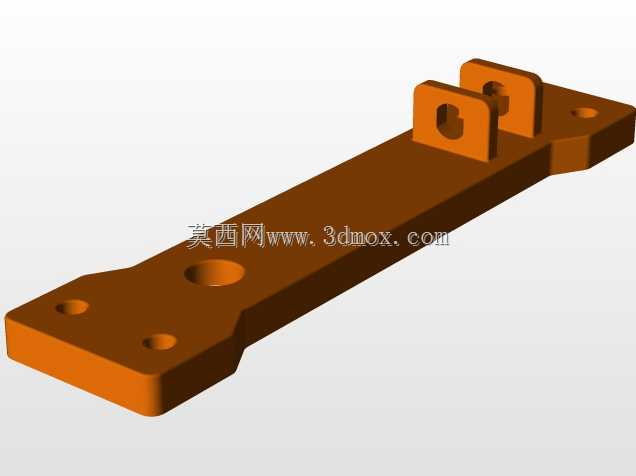

　　安装底座采用一体式长条型铸铝或者工程塑料加工，底座上预留了四个沉头安装孔，孔位间距按照标准工装的安装孔距设计，可以直接固定在标准铝型材机架或者工装台面上，不需要额外加工转接板，底座上加工有从动件的滑动导向槽，槽宽与从动件的滑动段采用小间隙配合，间隙控制在0.02-0.05mm之间，既保证从动件滑动顺畅，又不会出现径向晃动，影响动作精度。凸轮通过顶部的紧定螺钉与驱动轴固定，驱动轴的两端通过底座上的轴承孔支撑，减少转动时的摩擦阻力，驱动轴的输入端可以连接小型减速电机或者手动摇柄，适配不同的演示或者实际驱动需求。

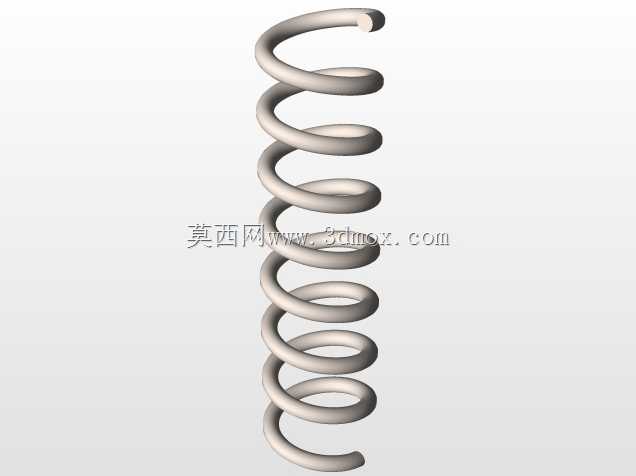

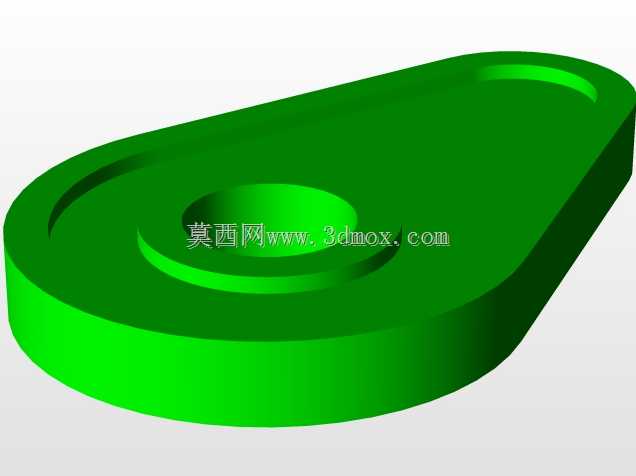

　　凸轮的轮廓采用等速运动曲线设计，升程段速度平稳，不会出现刚性冲击，适合中低速的往复动作场景，从动件与凸轮接触的端部采用圆弧过渡，减少接触应力，延长零件的使用寿命，弹簧套在从动件的导向杆上，两端分别抵接从动件的台阶面和底座的弹簧定位槽，避免弹簧压缩时出现偏斜，导致弹力方向与从动件运动方向不一致，增加滑动阻力。整套结构的外形尺寸紧凑，整体长度不超过150mm，宽度不超过40mm，安装时只需要保证驱动轴的轴线与安装面平行，从动件的运动方向与目标动作方向一致即可，调试时可以通过调整凸轮的初始安装角度，改变从动件伸出和缩回的时间节点，匹配上下游工位的动作节拍，不需要对整体结构做大幅改动。

　　在实际装配过程中，需要注意滑动面的润滑处理，导向槽和从动件的滑动段涂抹少量锂基脂，减少长期运行的磨损，凸轮与从动件的接触面可以根据使用频率选择是否做淬火处理，提升表面硬度，如果用于教学演示场景，也可以采用3D打印的尼龙材质制作零件，降低加工成本，同时能清晰展示内部的运动关系，方便学习者理解凸轮机构的运动原理和弹簧复位的作用逻辑。
