立式手动冲孔加工设备三维结构设计

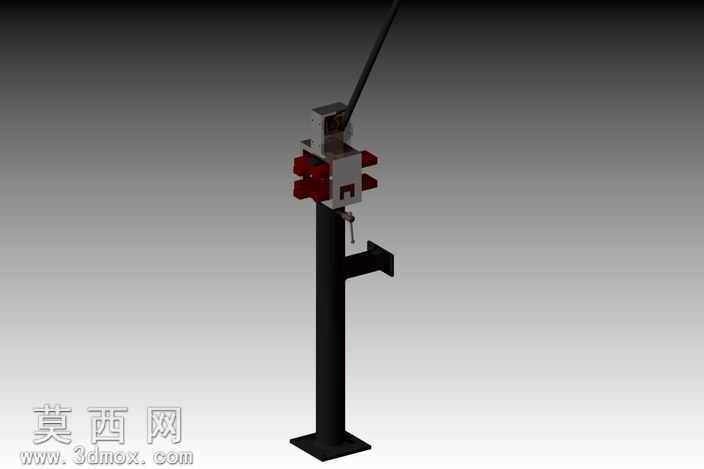

本作品为立式手动冲孔加工设备的三维设计模型，整体采用Solid Edge完成全参数化建模，通过真实渲染还原设备的实际外观与结构细节。模型整体采用立式落地式布局，底部为方形配重底座，搭配垂直方形立柱作为主体支撑结构，立柱上部安装冲孔执行机头，侧面设置工件承托托架，整体结构重心稳定，适配小型五金件、薄金属板材的手动冲孔加工作业场景。建模过程中严格遵循机械加工设备的设计规范，对各部件的装配关系进行了完整约束：机头部分包含手动操作杠杆、冲压执行机构、冲孔模具安装位、工件定位挡块等结构，操作杠杆通过杠杆增力原理放大手动输入的作用力，降低操作人员的施力强度，模具安装位预留了标准模柄装夹空间，可根据加工需求快速更换不同孔径的冲孔模具；立柱部分设计有高度调节滑槽，可根据加工工件的尺寸调整机头的安装高度，适配不同厚度、不同规格的工件加工需求；侧面托架采用L型弯折结构，表面设置防滑定位纹路，用于承托长尺寸工件，避免加工过程中工件歪斜影响冲孔精度。材质渲染方面，底座与立柱采用磨砂黑色金属材质模拟喷塑冷轧钢板的质感，机头操作部分采用银灰色金属材质体现加工面的光洁度，受力缓冲部件采用红色工程塑料材质区分功能区域，操作手柄采用黑色防滑橡胶材质还原真实握持触感，各部件的材质区分清晰，可直观识别设备的功能分区。设计过程中充分考虑手动设备的人机工程学需求，操作杠杆的长度、握持位置的高度均按照成人站立操作的舒适尺寸设定，降低长时间操作的疲劳感；所有运动部件均预留了合理的装配间隙，避免实际生产中出现运动卡滞的问题；整体结构无冗余设计，零部件数量精简，便于生产加工与后期维护，可作为小型五金加工门店、钣金维修站点的冲孔设备设计参考，也可用于手动冲压设备的教学演示案例。
