嵌套交错式金属轨道环结构设计

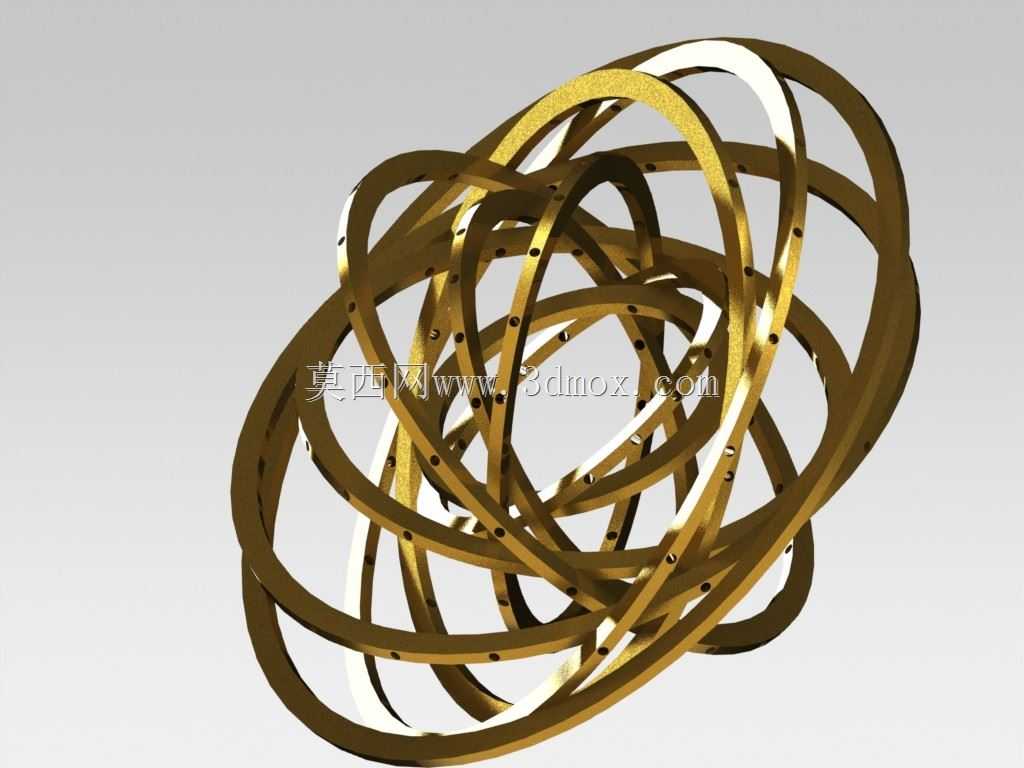

　　这类嵌套交错的环形构件，最早的应用场景可追溯到天文演示设备的自由度模拟机构，后续逐步延伸到艺术装置展陈、多自由度铰接传动、动态雕塑的核心支撑结构中。在实际工程落地时，每一层环体的铰接点位置都需要经过空间坐标校核，避免环体转动过程中出现运动干涉，这也是这类结构设计最核心的难点。从功能特性上看，多层环体通过周向均匀分布的铰接点连接，每一层环都可以绕自身的铰接轴独立转动，最终组合出多维度的空间姿态变化，既可以作为纯展示类的动态艺术构件，也可以作为特殊传动场景下的万向连接载体，部分特种检测设备的多维度探头调节支架，也会采用类似的嵌套环结构来实现无死角的角度调整。设计这类结构时，首先要确定最内层环的有效活动空间边界，

　　再逐层向外推导每一层环的直径、环体截面尺寸以及铰接点的开孔位置，环体本身的截面宽度需要兼顾结构强度和转动间隙，过宽会压缩相邻环的转动角度，过窄则会在频繁转动后出现结构变形，尤其是金属材质的环体，还需要考虑铰接位置的耐磨处理，通常会在铰接孔内镶嵌衬套来降低转动磨损。从安装边界来看，这类结构的整体外轮廓尺寸由最外层环的直径决定，安装时需要预留足够的周向转动空间，不能有其他固定构件伸入环体的活动包络范围内，否则会直接卡死环组的转动路径。环体上均匀分布的小孔，一部分是用于穿接铰接轴的连接孔，另一部分是用于平衡环体重量的工艺孔，在设计时需要保证每一层环的重心都落在自身的铰接轴线上，避免转动过程中出现偏重卡顿的问题。实际建模过程中，

　　需要先在三维软件中搭建空间骨架线，确定每一层环的所在平面、倾斜角度以及铰接点的空间坐标，再基于骨架线生成环体的实体特征，所有铰接孔的位置都要和相邻环的对应位置做同轴度校验，装配时需要按照从内到外的顺序逐层拼接，每装完一层都要手动测试转动顺畅度，及时调整间隙避免后续装配完成后出现整体卡滞。这类结构如果用于动态展示场景，还可以在最内层环上加装展示载体，通过外层环的组合转动实现展示面的多角度动态调整，相比传统的单轴转动支架，嵌套环结构可以实现更丰富的姿态变化，同时整体结构没有外露的传动杆件，外观整体性更强，也更适合对外观整洁度有要求的展陈场景。在材料选择上，这类环体通常采用铝合金或者黄铜材质加工，铝合金重量轻适合大尺寸的展陈结构，黄铜质感优异适合小型的工艺摆件或者精密调节机构，加工时环体的圆度公差需要控制在合理范围内，圆度超差会直接导致环体转动时出现松紧不一的问题，铰接轴的配合间隙通常选小间隙配合，既保证转动灵活又不会出现明显的晃动。
