带法兰连接面的金属轮缘结构设计

　　这类带法兰连接面的轮缘结构，在回转类传动设备、轮组总成中应用十分广泛，从重型输送设备的托轮组、工程机械的行走轮系，到工业传动系统的带轮、飞轮外圈组件，都能见到这类结构的身影。它作为轮体构件的外圈承载部分，核心作用是为外圈的接触件提供稳定的支撑基准，同时通过端面的法兰结构实现与轮毂、辐板或者相邻传动构件的刚性连接，保证轮系运转过程中整体的同轴度与连接可靠性，避免运转过程中出现外圈窜动、连接松脱的问题。

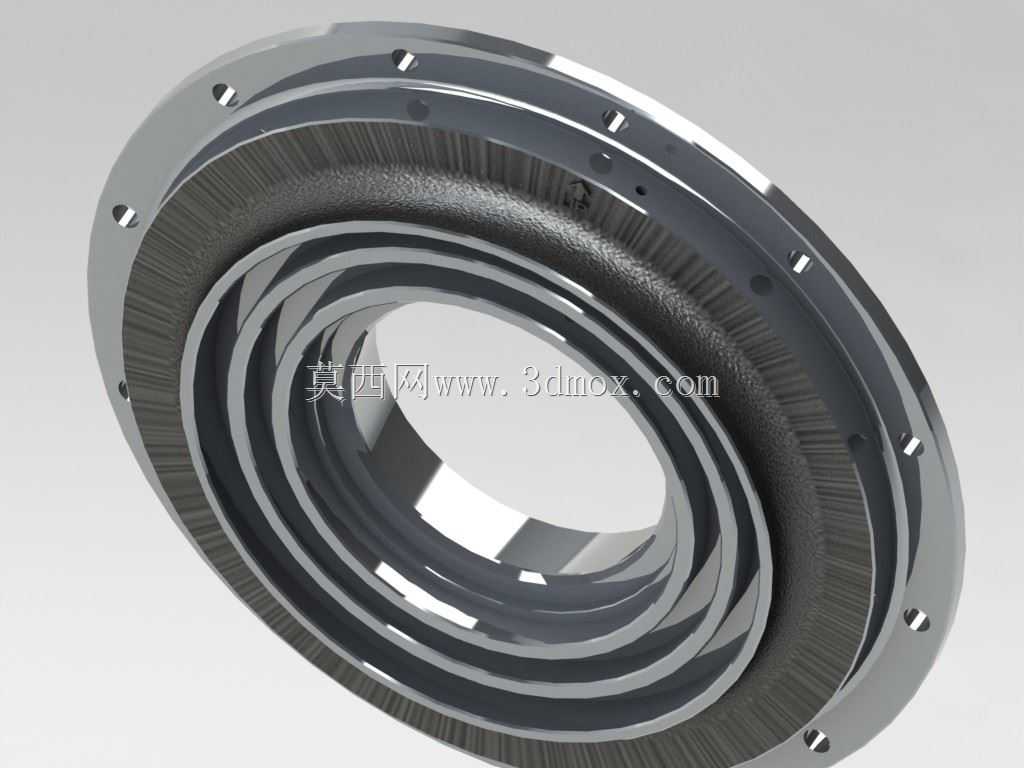

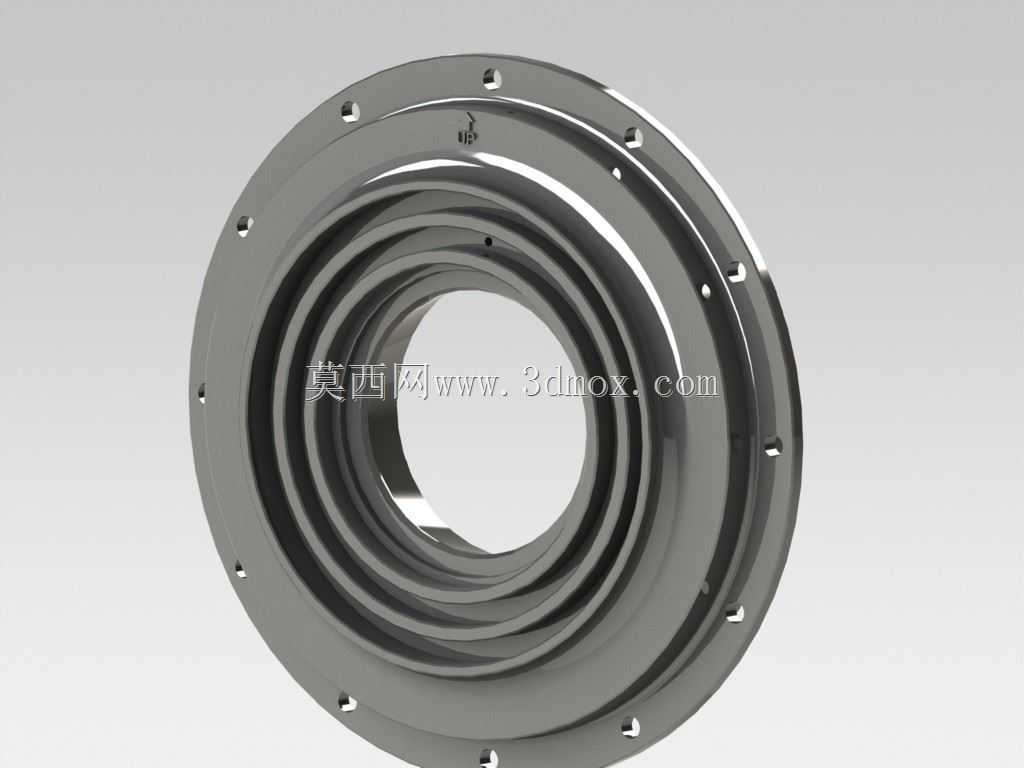

　　从结构设计逻辑来看，该轮缘采用多层阶梯式的环形截面设计，不同直径的阶梯段分别承担不同的功能：最外侧的环形端面均匀布置了连接通孔，用于穿装紧固件实现法兰面的锁紧，孔位的分度精度直接决定了连接后整个轮体的动平衡表现，设计时孔位的位置度公差通常需要控制在0.05mm以内，避免装配后出现偏载。靠近内侧的环形工作面做了高精度的机加工处理，表面粗糙度控制在Ra1.6以下，这个面是与外部接触件（比如摩擦衬片、传动带、轮轨接触面）直接配合的区域，加工精度直接影响接触的均匀性，若工作面形位公差超差，运转过程中会出现局部接触应力过大，导致接触面异常磨损、运转异响甚至构件早期失效。

　　法兰连接面的设计充分考虑了装配的工艺性，连接端面预留了足够的压紧接触面积，紧固件布置在靠近轮缘外径的位置，能够最大化压紧力的力臂，保证连接副在承受交变扭矩与径向载荷时不会出现压溃或者松脱。轮缘的内圈设置了多级定位止口，不同直径的止口分别对应不同规格的轮毂或者辐板安装，装配时止口的配合公差选用H7/h6的间隙配合，既能够保证装配时的顺利对位，又能控制装配后的同轴度误差，减少高速运转时的不平衡量。

　　从安装边界来看，该轮缘的轴向尺寸经过严格核算，安装后法兰面与相邻构件之间预留了0.2-0.3mm的间隙补偿量，能够抵消工作过程中温度升高带来的热膨胀量，避免构件受热膨胀后出现轴向顶死的问题。轮缘外缘的倒角与圆角处理也经过针对性设计，所有锐边都做了R0.5以上的圆角过渡，既可以减少装配过程中对操作人员的划伤风险，也能降低应力集中系数，提升构件承受交变载荷时的疲劳强度。

　　在实际工况应用中，这类轮缘通常需要承受径向的接触载荷、周向的传动扭矩以及启停过程中的冲击载荷，因此结构设计时在轮缘的壁厚分配上做了优化：承载工作面的壁厚大于连接法兰区域的壁厚，保证核心承载区域有足够的刚度，不会在重载下出现形变；法兰区域在保证连接强度的前提下适当控制壁厚，能够降低整个轮体的转动惯量，减少设备启停过程中的能量损耗，同时降低动平衡校正的难度。轮缘上均匀布置的小孔除了用于紧固件连接之外，部分孔位还可作为动平衡校正时的去重孔，当轮体动平衡量超差时，可在对应孔位周边去除少量材料，将动平衡量控制在允许范围内，满足不同转速工况的使用要求。

　　在三维建模过程中，这类环形零件需要重点关注回转特征的截面准确性，所有阶梯面的直径、轴向尺寸都需要严格匹配安装接口的要求，法兰面上的连接孔采用圆周阵列的方式生成，阵列时需要保证孔位的分度误差在建模阶段就得到控制，避免后续工程图输出或者数控加工时出现孔位偏差。同时建模时需要对所有的圆角、倒角特征做完整还原，这些工艺特征虽然尺寸不大，但对零件的实际加工与装配性能有直接影响，不能在建模过程中随意省略。
