条料送进式连续模切冲压模具结构

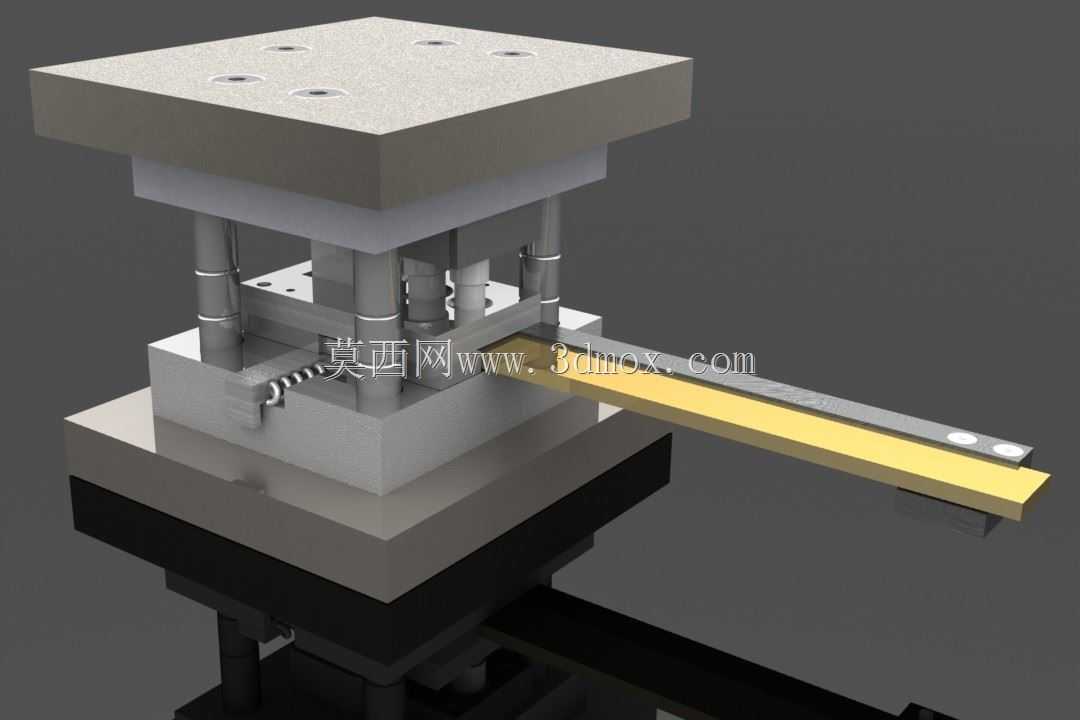

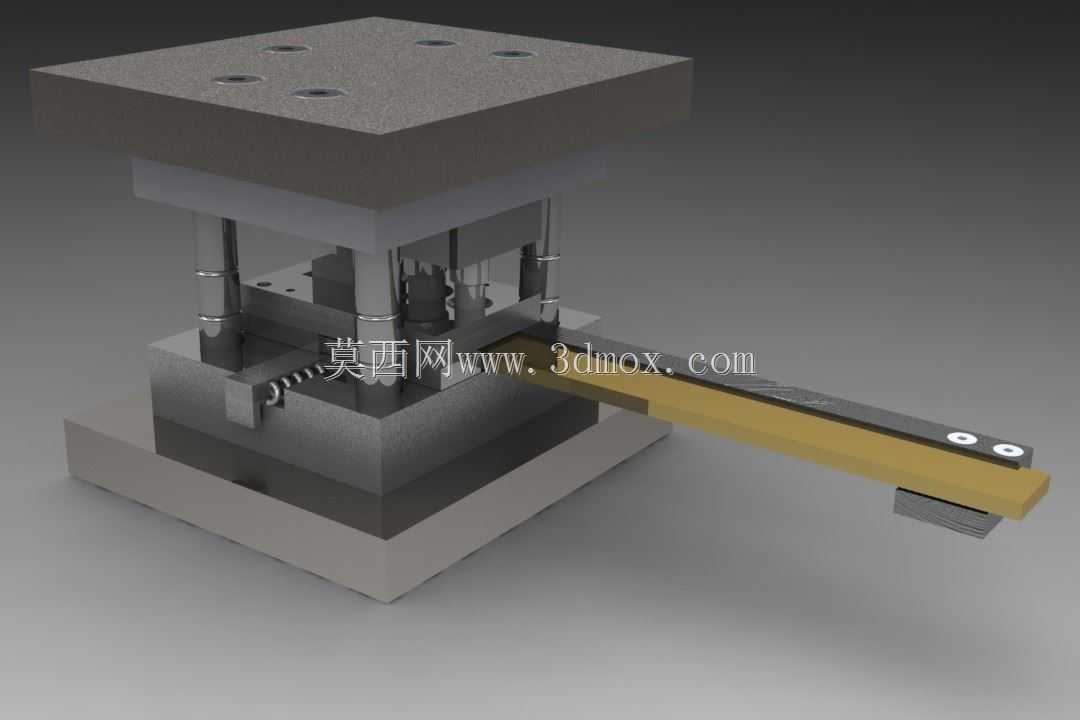

　　这套模切结构主要面向薄金属带料、柔性复合片材的连续冲切加工场景，常见于电子五金垫片、家电金属接触片、包装行业硬质封边条的批量生产环节，适配常规开式单点压力机的安装接口，可直接替换原有同规格模架完成产线快速换型。整套结构采用标准后侧导柱模架作为承载基础，上模座预留的六个均匀分布的沉头安装孔，可直接匹配压力机滑块端面的T型槽螺栓间距，无需额外加工转接板，安装时仅需校准模柄与滑块中心孔的同轴度，即可完成初步定位，下模座通过压板压紧在压力机工作台面，对应工作台落料孔位置预留了足够的排料空间，冲切产生的边角废料可直接通过漏料孔落入压力机下方的废料收集槽，无需额外增设废料抽吸装置。

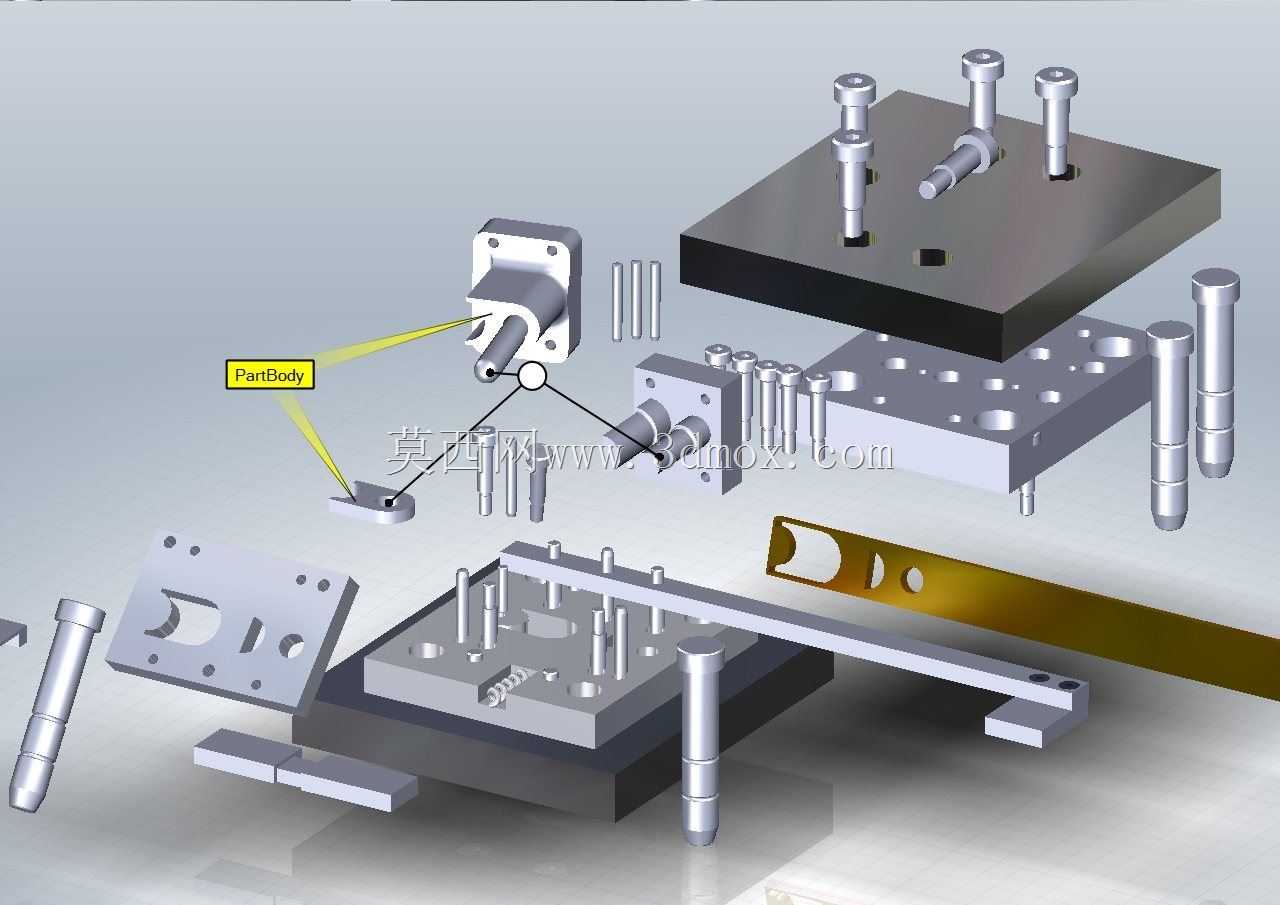

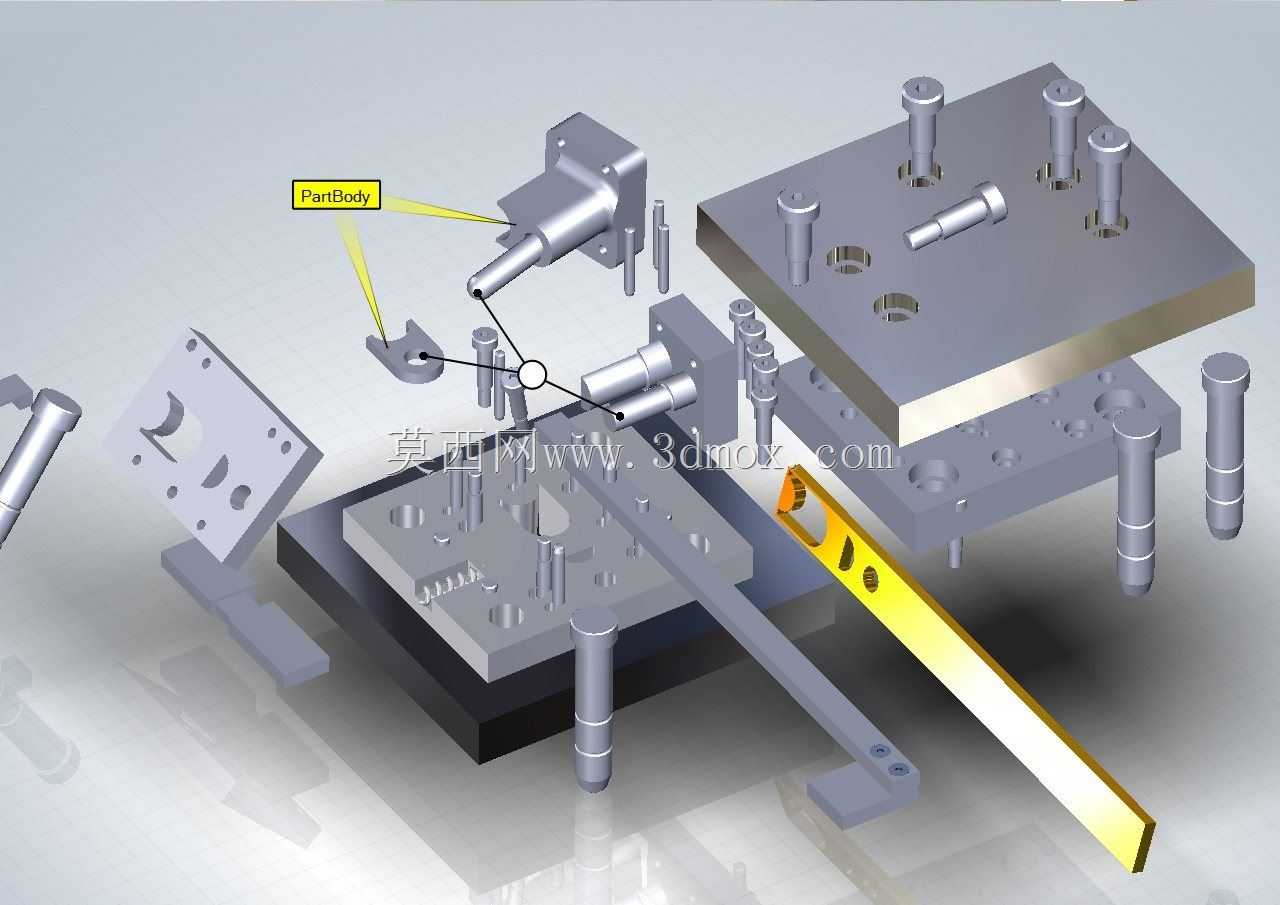

　　送料部分采用外置式条料承托导轨，导轨面与下模刃口平面保持齐平，带料从模具侧方沿导轨送入时，导轨上的两个定位销可卡入带料侧边预冲的工艺定位孔，保证每一次送料步距一致，避免出现冲切位置偏移导致的产品尺寸超差。导柱导套配合段采用高精度间隙配合，合模时导柱先进入导套完成上下模的对位，再进行冲切动作，可有效抵消连续冲压过程中产生的侧向力，避免刃口出现偏磨，延长刃口的连续冲次寿命。上模部分的冲切刃口采用镶块式结构，当刃口出现磨损或崩缺时，仅需拆卸对应位置的镶块进行修磨或更换，无需拆卸整套上模，大幅降低设备停机维护的时间成本。

　　设计过程中，上下模座的厚度经过刚度校核，在公称压力行程内不会出现影响刃口间隙的挠曲变形，模架闭合高度适配常规16吨到25吨开式压力机的闭合高度调节范围，无需对压力机进行额外改造。送料导轨的伸出长度经过优化，可承托长度不超过300mm的连续带料，避免带料因自重下垂导致送料卡滞，导轨末端的挡料结构可限制带料的初始送进位置，调试时仅需一次对位即可完成首件冲切的定位。整套结构的卸料板采用弹性卸料设计，内置的矩形弹簧可在冲切完成后及时将卡在上模刃口的带料脱出，避免带料随上模上行导致的带料变形，卸料板与导柱之间设置有导向套，保证卸料过程中卸料板始终保持水平，不会对带料表面造成压痕。

　　实际生产场景中，这套结构可适配厚度0.1mm到1mm的冷轧钢带、铜带以及铝带的冲切加工，也可通过更换对应刃口镶块，完成纸质垫片、绝缘胶片等非金属材料的模切作业，冲切工位的排布可根据产品的实际形状调整，可在一次合模行程内完成冲定位孔、外形冲切、成品落料的多工序连续作业，相比单工序模可提升三倍以上的生产效率，同时减少多次定位带来的尺寸累积误差。安装调试时，需先将上下模合模后锁紧在压力机上，再逐步调整滑块闭合高度，采用试冲纸的方式检查刃口四周的间隙是否均匀，确认间隙均匀后再逐步锁紧安装螺栓，避免合模时出现刃口啃伤。日常生产过程中，仅需定期在导柱表面添加润滑脂，检查刃口冲切后的产品毛刺高度，当毛刺高度超过材料厚度的10%时，及时停机修磨刃口即可保证长期稳定运行。
