金属板材渐进式冲压成型模具结构

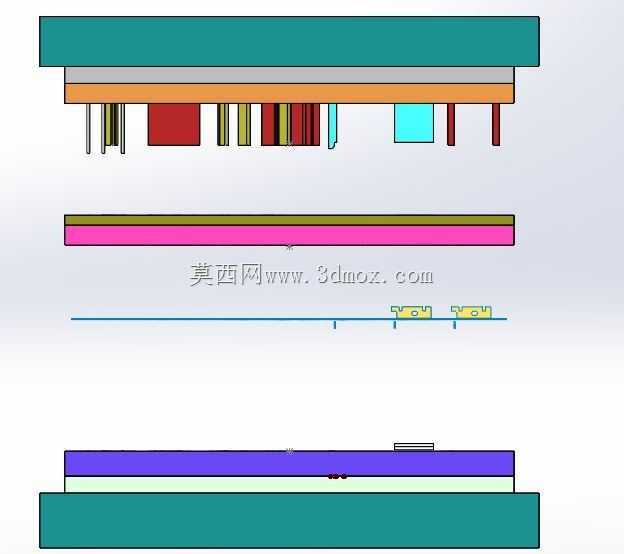

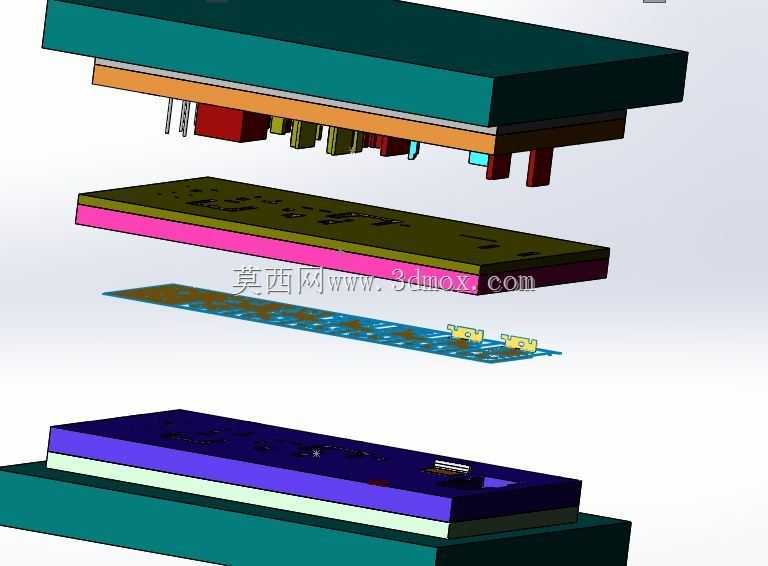

　　这套渐进式成型模具主要面向薄金属板的连续冲压加工场景，在批量钣金件生产线上，这类模具可以配合高速冲床完成多工序连续作业，无需在不同工位间反复转运工件，能大幅降低单件加工的辅助工时，在电子五金、家电钣金、汽车小尺寸冲压件的生产场景中应用十分广泛。从结构分层来看，整套模具采用上下模对合的经典模架布局，上模部分集成了不同工序的作业凸模，包含冲裁、折弯、成型等多个工位的工作组件，各工位沿送料方向依次排布，金属带料沿导料板送入模腔后，每一次冲床行程即可完成对应工位的加工动作，带料步进送进过程中逐步完成所有成型工序，最终在末端工位得到成型完成的工件并完成落料分离。设计过程中首先需要匹配对应冲床的闭合高度参数，模架的上下模座采用标准模架规格，

　　保证安装时可以直接适配常规冲床的工作台面与滑块安装槽，导柱导套组件布置在模架四角，合模过程中提供精准的导向约束，避免上下模错位导致的工件精度超差或是模具刃口崩损。下模部分对应各工位设置了匹配的凹模镶块，易损的冲裁刃口部位采用镶拼式结构，后期维护时仅需更换磨损的镶块即可，无需整体报废模体，能有效降低长期生产的维护成本。送料定位结构设置在带料的两侧，配合步距定位销保证每一次送料的步距误差控制在允许范围内，避免各工序位置偏移导致的工件报废。成型工位的卸料结构采用弹性卸料板设计，合模时卸料板先压紧带料表面，再完成冲压动作，避免薄金属板在冲压过程中出现翘曲、起皱的问题，开模时弹性元件驱动卸料板将带料从凸模上卸下，

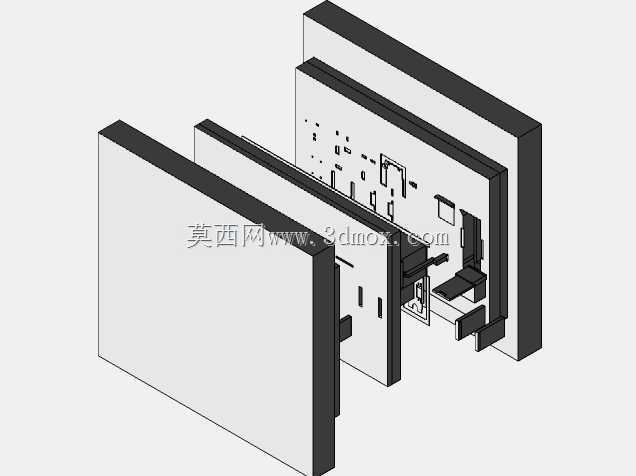

　　保证带料可以顺畅送进至下一工位。各工位的冲压力经过核算后匹配对应刚度的弹性元件，冲裁工位的卸料力、成型工位的压边力都经过单独调校，避免压力过大导致的带料变形或是压力不足导致的成型不到位问题。模具的各层板件都设置了对应的定位销与紧固螺钉位置，装配时可以通过定位销快速完成各组件的位置校准，拧紧紧固件后即可保证整体结构的刚性，承受连续冲压过程中的交变载荷不会出现位置偏移。从安装边界来看，模座的长宽尺寸适配常规中小吨位冲床的工作台安装孔位，上下模的合模行程预留了足够的安全距离，开模状态下上下模工作部件的间隙足够操作人员完成带料初始穿入以及日常的模腔清理作业。在实际生产应用中，这类渐进模可以适配0.2mm到2mm厚度的多种金属板材，

　　包括冷轧钢板、镀锌板、铝板等常用钣金材料，通过更换对应工位的凸凹模镶块，还可以快速调整成型工件的尺寸参数，适配小批量多品种的柔性生产需求。设计时还考虑了废料排出的通道，冲裁产生的边角废料可以沿下模的落料孔直接滑落至冲床下方的废料收集槽，无需人工频繁清理模腔，减少生产过程中的停机等待时间。各工作部件的材料选择根据作业工况匹配，冲裁刃口部位采用高硬度合金工具钢，经过热处理后保证足够的耐磨性与抗冲击性能，模座部分采用高强度铸铁材料，保证整体结构的减震性与刚性，长期连续冲压作业也不会出现模体变形的问题。
