集装箱转运配套滚轮式拖车滑板结构

　　在港口堆场、厂区短驳、仓储物流的集装箱移位作业场景里，这类带滚轮结构的拖车滑板是替代传统重型叉车完成小范围箱体重载移位的核心配套承载部件，很多作业场景下受场地通道宽度限制、地面承载能力约束，大吨位叉车无法进入作业面，这类滑板就能配合牵引设备完成集装箱的横向滑移、对位调整，尤其是集装箱在装卸货平台对位、堆场箱位微调、半挂车接箱对位的工况下，不需要动用大型起重设备，就能完成数吨级箱体的精准移位，大幅降低窄通道作业的设备准入门槛。

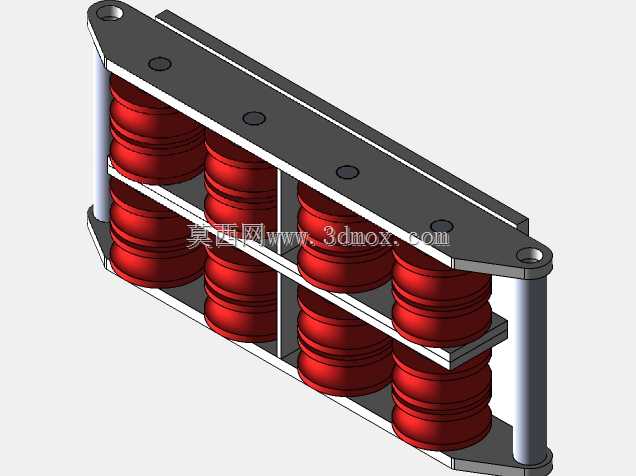

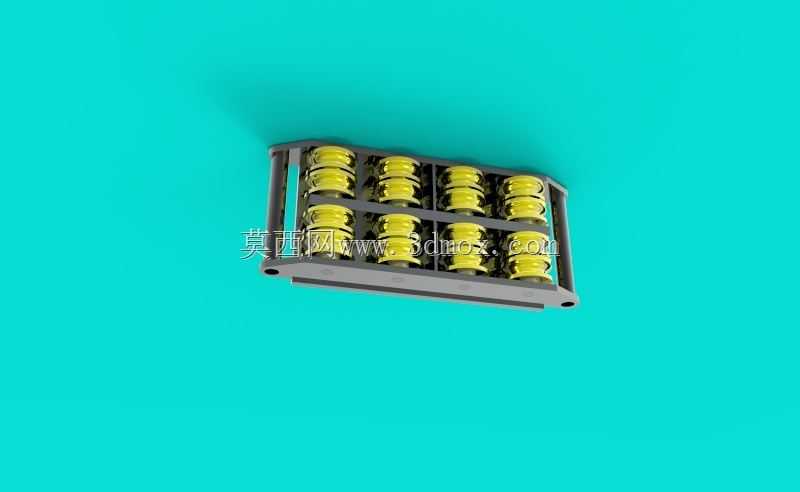

　　从结构功能来看，该滑板主体采用箱型焊接承载基体，上表面设置居中的定位嵌合结构，刚好能卡入集装箱底部的标准角件槽位，避免移位过程中箱体出现横向窜动；基体两侧内嵌双排滚轴组，滚轴突出基体下表面12mm，作业时滚轴直接与硬化地面、预埋钢板滑道接触，将滑动摩擦转换为滚动摩擦，单组滑板额定承载下的牵引阻力仅为普通滑动拖板的1/8，单人配合手动绞盘就能完成重载箱体的移位操作。基体两端设置牵引挂接孔，可适配不同规格的牵引拉杆、连接销，既可以单块滑板配合牵引使用，也能四块组合分别支撑集装箱四个底角，完成整箱的全方向移位。

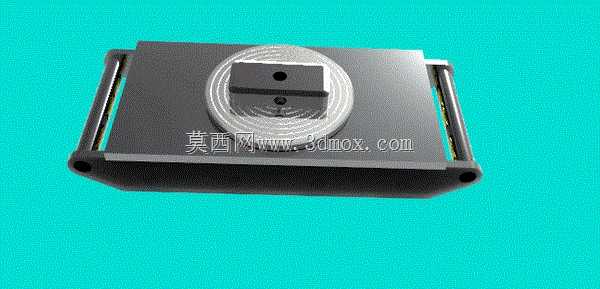

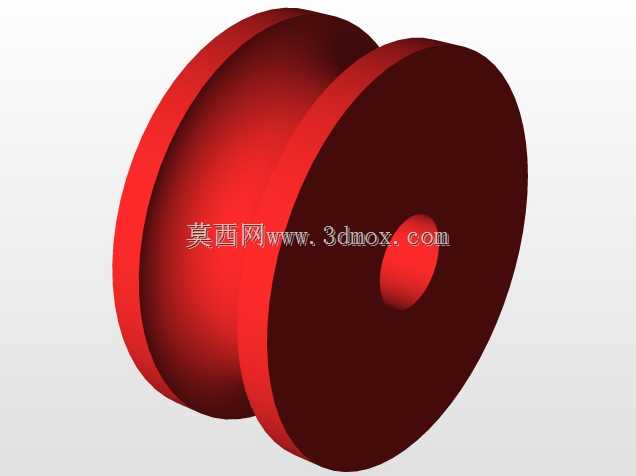

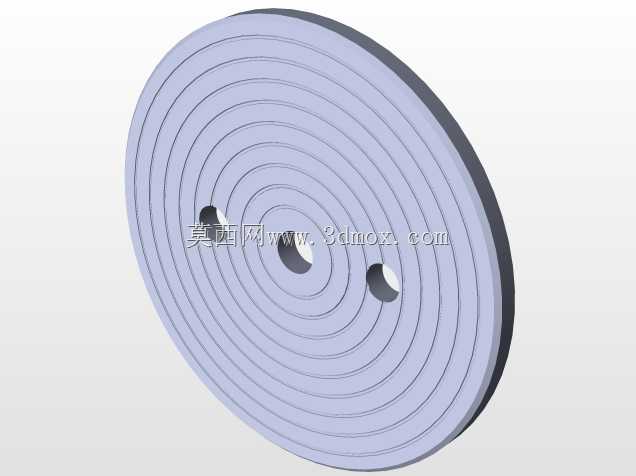

　　设计过程中首先要匹配标准集装箱底角的安装边界，定位凸台的外形尺寸严格对应ISO标准集装箱角件的底部凹槽尺寸，凸台高度设置为32mm，刚好嵌入角件槽内不超出角件底面，避免箱体落位时出现干涉；凸台上开设的两个定位销孔位置与角件底孔完全同轴，安装时插入定位销就能完成滑板与箱体的刚性连接，防止牵引过程中滑板与箱体脱开。承载基体的内部设置纵横交错的加强筋板，筋板厚度根据额定承载下的抗弯模量计算确定，确保满载时基体最大挠度不超过0.5mm，避免长期重载出现基体变形导致滚轴卡滞。两侧滚轴的安装座采用沉槽式设计，滚轴两端通过带防尘密封的轴承与安装座连接，滚轴表面采用淬火处理，硬度达到HRC55以上，能适应硬化水泥地面、钢板地面的长期摩擦，不会出现过早磨损失圆的问题；滚轴的安装高度保持统一公差，所有滚轴的下母线共面度控制在0.2mm以内，确保承载时每个滚轴都能均匀受力，避免单个滚轴过载出现断裂。

　　从安装边界来看，该滑板的整体宽度控制在230mm以内，长度不超过450mm，整体高度不超过110mm，作业时完全处于集装箱底部的悬空空间内，不会超出集装箱的外侧轮廓，在狭窄通道内移位时不会与周边设施发生刮碰；两端的牵引孔中心高度设置为60mm，与常规手动牵引杆、液压牵引器的挂接高度匹配，不需要额外加装转接件就能快速连接。日常使用时不需要复杂的维护，只需要定期清理滚轴缝隙内的砂石碎屑，定期向轴承内加注润滑脂就能保证长期顺畅运行，相比传统的气垫移位装置，不需要配套气源动力，对地面的平整度要求更低，哪怕是有轻微坡度的硬化地面，配合止退块就能安全作业，非常适合中小型仓储场站、厂区内部的集装箱日常移位作业，也可适配重型模具、大型设备底座的短距离移位，通过更换上表面的定位工装，就能适配不同承载物的固定需求。
