带双耳铰接孔的机加工支撑固定件

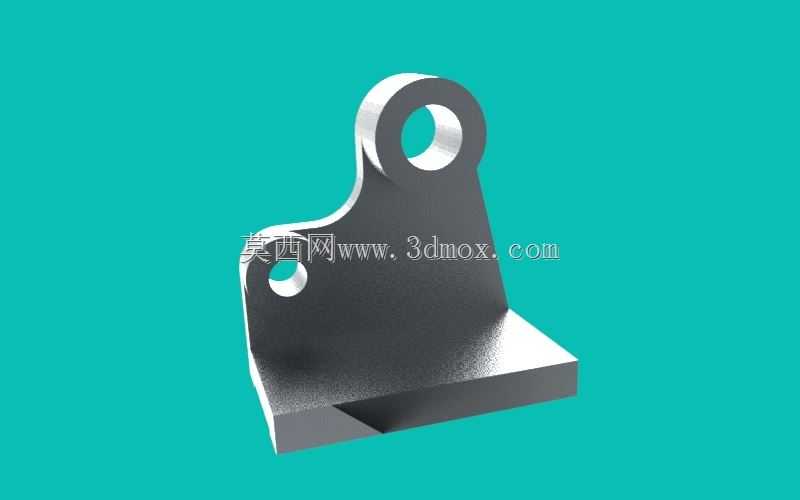

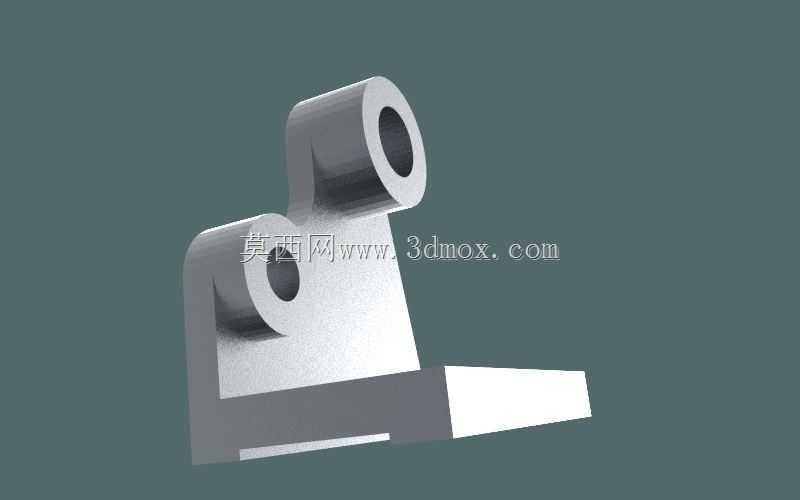

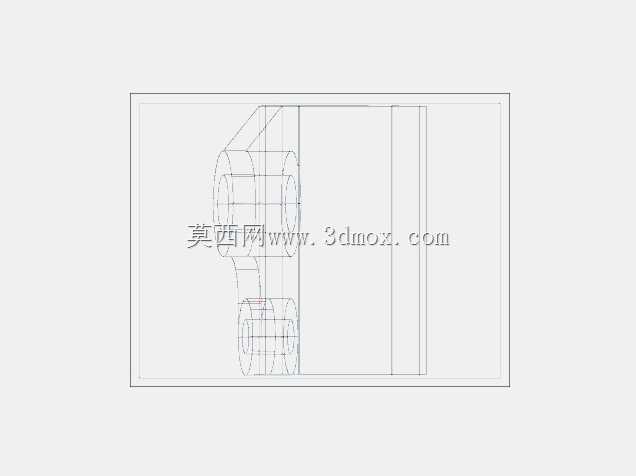

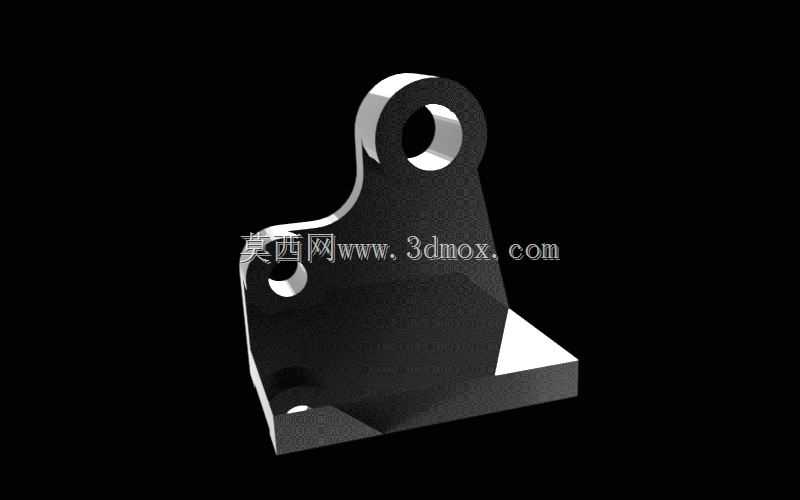

　　这类带双铰接孔的L型支撑固定件，在轻工输送线、小型工装夹具台架、非标自动化单机的机架附属结构中应用十分普遍，很多时候承担着铰接摆臂、张紧轮支架、传感器安装摆杆的基体承载作用，区别于焊接成型的支座，一体机加工的结构能避免焊接变形带来的孔位同轴度误差，在需要反复拆装、长期承受交变摆动力的工位上，使用寿命比焊接件高出不少。从结构设计逻辑来看，底部的方形安装基板是整个零件的安装基准面，基板上预留的安装孔位（图中虽未完全展示孔位细节，但这类支座常规会在基板四角布置沉头安装孔）用来将整个支座固定在设备机架的安装平面上，安装时需要保证基板底面与安装面的贴合度，一般要求贴合面的平面度公差控制在0.05mm以内，避免安装后支座出现倾斜，

　　导致上方铰接孔的轴线与预设转动轴线出现偏角，加剧铰接销轴的磨损。基板上方的立板是主要的承载结构，立板采用变截面的过渡设计，从底部与基板衔接的厚壁位置向上逐渐收窄，同时在立板的高低两个位置分别设置了带通孔的铰接耳，上方的大直径铰接孔用来连接主摆臂的铰接端，下方的小直径铰接孔一般用来连接气弹簧、复位拉簧或者限位拉杆，两个孔的轴线保持严格平行，孔的中心距尺寸是整个零件的核心装配尺寸，公差一般控制在±0.02mm，否则会出现摆臂转动卡滞、拉杆安装错位的问题。立板与基板的衔接位置做了圆弧过渡处理，不是直角衔接，这是为了避免机加工后应力集中，在长期承受摆动力矩的时候出现衔接位置开裂的问题，实际加工时这个过渡圆弧的粗糙度要求不高，

　　但必须保证圆滑无刀痕缺口，很多现场失效的支座都是因为过渡位置残留加工刀痕，在交变载荷下从刀痕位置萌生裂纹最终断裂。从安装边界来看，这类支座的整体高度一般不会超过120mm，底部基板的边长通常在60-80mm区间，不会占用过多的机架安装空间，上方大铰接孔的直径根据承载需求一般在12-20mm区间，适配标准的圆柱销轴或者带油嘴的铰接销轴，安装时需要注意孔的端面与摆臂侧面的间隙，一般预留0.2-0.5mm的轴向窜动间隙，避免摆臂转动时与立板侧面产生摩擦。设计这类零件的时候，首先要核算立板的抗弯截面模量，根据上方铰接点承受的最大摆动力矩，反推立板的最小壁厚，避免受力时立板出现挠曲变形；其次要考虑两个铰接孔的加工工艺性，

　　因为两个孔有平行度要求，加工时一般一次装夹完成两个孔的镗削，避免二次装夹带来的位置误差，所以立板的外形设计要给镗刀杆留出足够的退刀空间，不能出现刀具干涉的结构。另外，零件的所有锐边都需要做倒角处理，尤其是安装孔和铰接孔的孔口位置，不仅是为了安装时导向方便，也避免装配时划伤操作人员的手套或者零件表面的防锈涂层。这类零件一般采用45号钢或者Q235钢作为毛坯，毛坯可以选择热轧方钢铣削成型，也可以采用精密铸造成型后再做孔位的精加工，对于承载要求不高的工位，也可以选用铝合金6061材质加工，降低整体重量，适合在对设备自重有要求的移动类小型设备上使用。在实际装配场景中，这类支座的安装面一般会配做定位销孔，在螺丝锁紧后打入两个圆柱定位销，避免设备长期运行产生的振动导致螺丝松动，出现支座位置偏移的问题，尤其是在有频繁往复摆动的工位，定位销的作用比锁紧螺丝更重要，很多现场维护人员容易忽略定位销的安装，最后出现摆臂对位不准、设备卡料的故障，排查很久才发现是支座移位导致的。
