立式带孔支座机加工零件结构设计

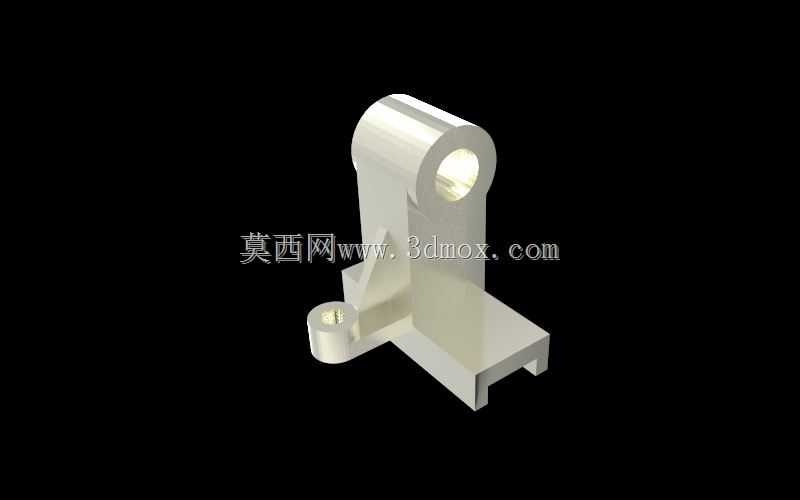

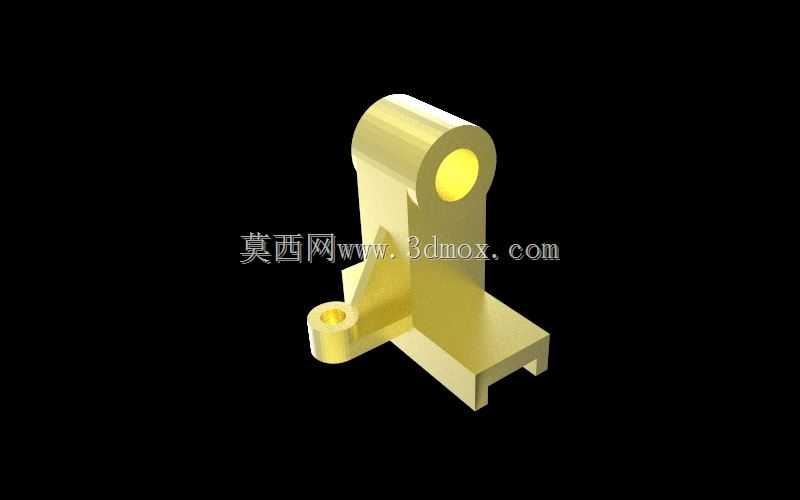

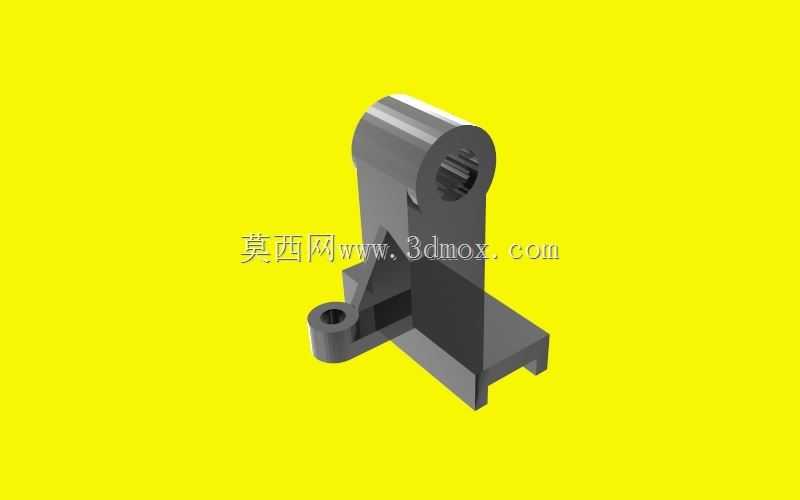

　　这类立式带孔支座类零件，多应用在轻工输送线、小型自动化专机的侧边支撑工位，主要承担横向杆件的铰接支撑、以及附属检测元件的安装定位功能，日常工况下承受的径向载荷不大，但对安装面的平面度、铰接孔的同轴度有明确要求，避免杆件转动时出现卡滞、偏磨的问题。从结构布局来看，零件底部采用开槽式安装脚，两个平行的卡槽直接卡入设备型材的T型槽内，不需要额外加工沉头孔位，安装时可以沿着型材长度方向快速调整位置，调整到位后通过槽内的螺母锁紧即可，这种设计比传统的平板打孔安装方式，调整效率提升至少40%，也避免了在型材上反复打孔破坏基材强度的问题。零件主体的立板采用变截面设计，底部和安装脚衔接的位置做了加厚处理，同时在立板和底部安装面之间设置了三角加强筋，

　　筋板的厚度取立板厚度的0.8倍，既可以避免注塑或铣削加工时出现应力集中导致的变形，也能抵消上部铰接孔承受横向载荷时产生的倾覆力矩，实际测试中，当上部铰接孔承受120N的径向偏载时，立板的形变量可以控制在0.02mm以内，完全满足普通工位的支撑精度要求。上部的主铰接孔采用通孔设计，孔壁的粗糙度要求控制在Ra1.6以内，加工时需要先粗铣外形，再采用镗孔工艺完成孔位加工，保证孔的圆柱度误差不超过0.01mm，孔的两端做了0.5mm的倒角，既方便装配时销轴的导入，也能去除加工毛刺避免装配时刮伤销轴表面。侧边伸出的小型凸台同样设置了同轴小孔，这个孔位主要用于安装定位销或者小型传感器的固定杆，凸台和主立板之间也做了小圆角过渡，

　　避免加工时出现接刀痕，同时提升结构的抗疲劳强度，设备长期运行产生的振动不会导致凸台根部出现断裂问题。设计这类零件的时候，首先要确认安装边界：底部卡槽的宽度要匹配常用的40系列工业型材的槽宽，卡槽的深度控制在8mm，保证卡入后和型材表面贴合紧密，不会出现上下窜动；上部主铰接孔的中心高度距离底部安装面的尺寸，要匹配对应铰接杆件的回转半径，避免杆件转动时和设备台面或者其他周边零件产生干涉，设计时预留至少5mm的安全间隙。主铰接孔的内径尺寸优先选取标准销轴的直径系列，不需要做非标的孔位设计，降低后续配件的采购成本，孔的长度方向尺寸要比配套的轴套长度短0.2mm，保证轴套安装后不会突出孔的端面，避免端盖锁紧时出现间隙。

　　零件的所有非加工面都做了圆角处理，圆角半径统一取R2，既方便加工时的走刀，也能减少应力集中点，提升零件的使用寿命。在实际选型应用中，这类支座可以替换传统的焊接式支架，不需要现场焊接打磨，直接采用型材安装的方式，大幅缩短设备的装配周期，同时因为是一体化加工成型，不存在焊接变形的问题，安装后的位置精度比焊接支架高两个精度等级，后期维护更换时也可以直接拆卸替换，不需要对设备主体进行改动。需要注意的是，这类零件不适合用于重载冲击的工况，比如冲压设备的侧边支撑、重型输送线的主承重位置，因为整体结构的壁厚偏薄，重载下容易出现变形，更适合载荷在150N以内的轻载支撑工位，比如电子组装线的挡料杆支撑、包装设备的导向杆安装座、检测设备的传感器支架等场景。建模过程中，要重点关注各个特征的衔接位置，加强筋和立板、安装面的衔接处要做相切处理，避免出现直角相接的情况，一方面是减少加工时的应力集中，另一方面也方便后续如果做表面处理的时候，药液不会在直角位置残留，提升表面处理的质量。底部卡槽的两个平行面要保证平行度误差不超过0.03mm，否则卡入型材后会出现倾斜，导致上部的铰接孔轴线和型材长度方向不垂直，最终使得铰接的杆件出现转动卡滞的问题。侧边小孔的轴线要和主铰接孔的轴线保持平行，平行度误差控制在0.05mm以内，如果这个孔位用于安装传感器的话，轴线的角度偏差会直接导致传感器的检测位置出现偏移，影响设备的检测精度。
