带导向安装结构的双轴承支撑组件

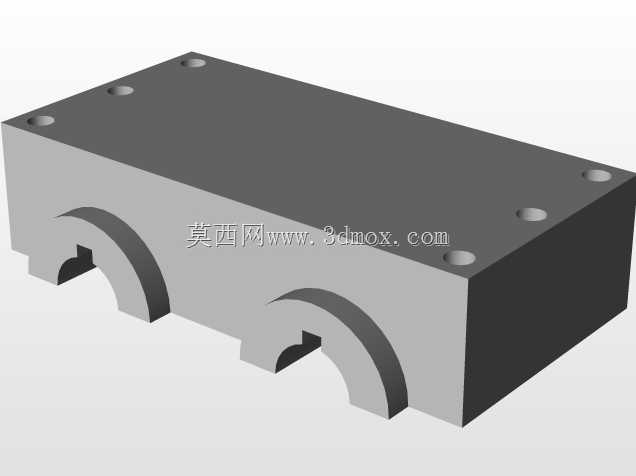

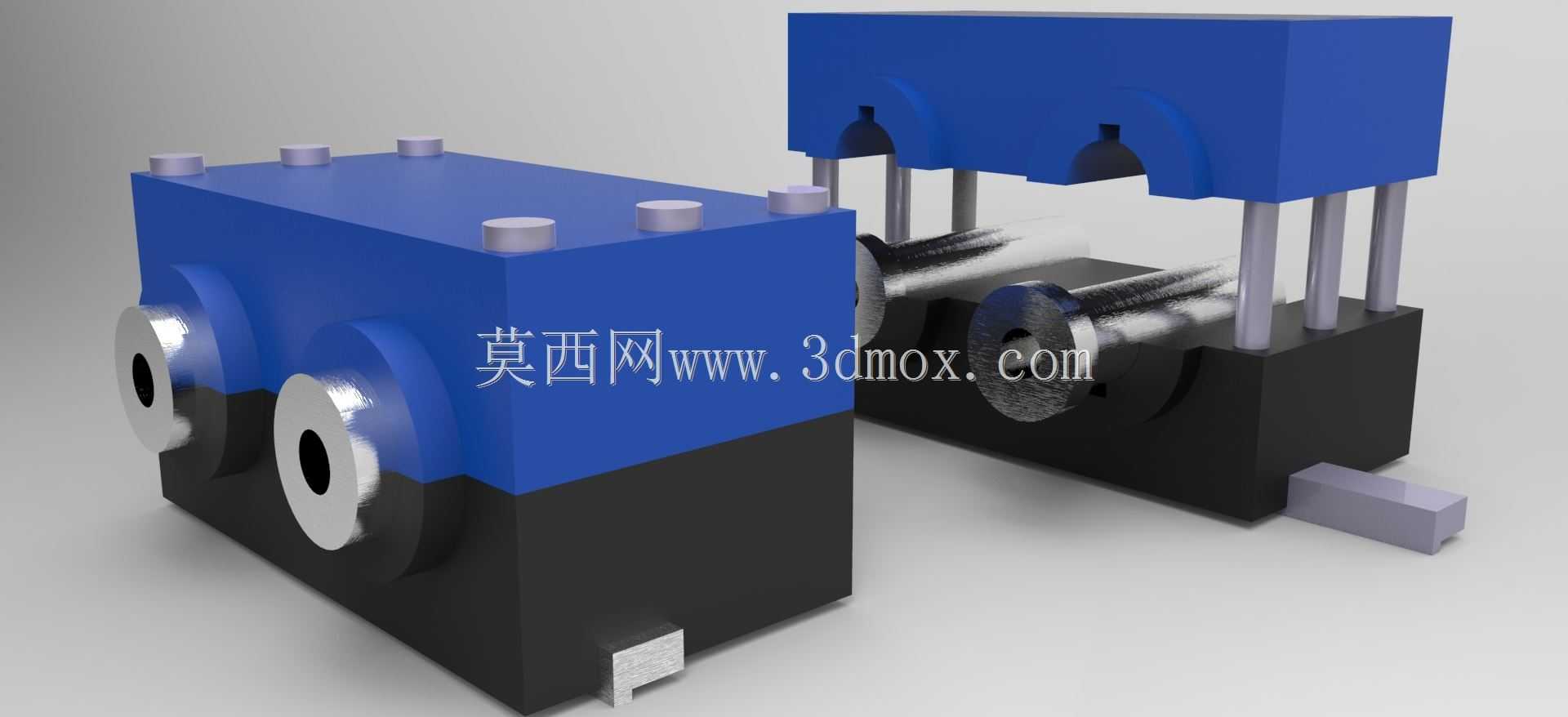

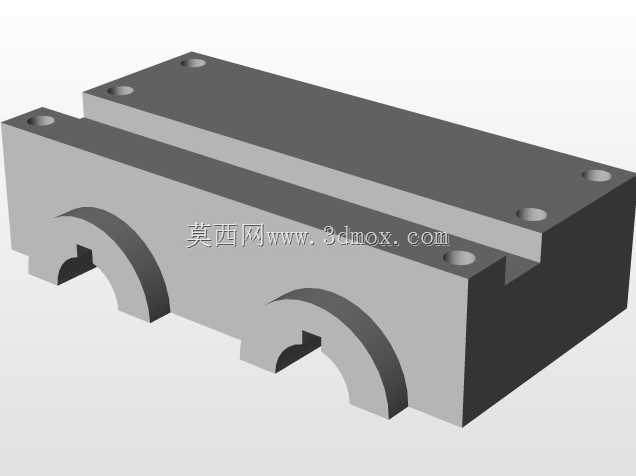

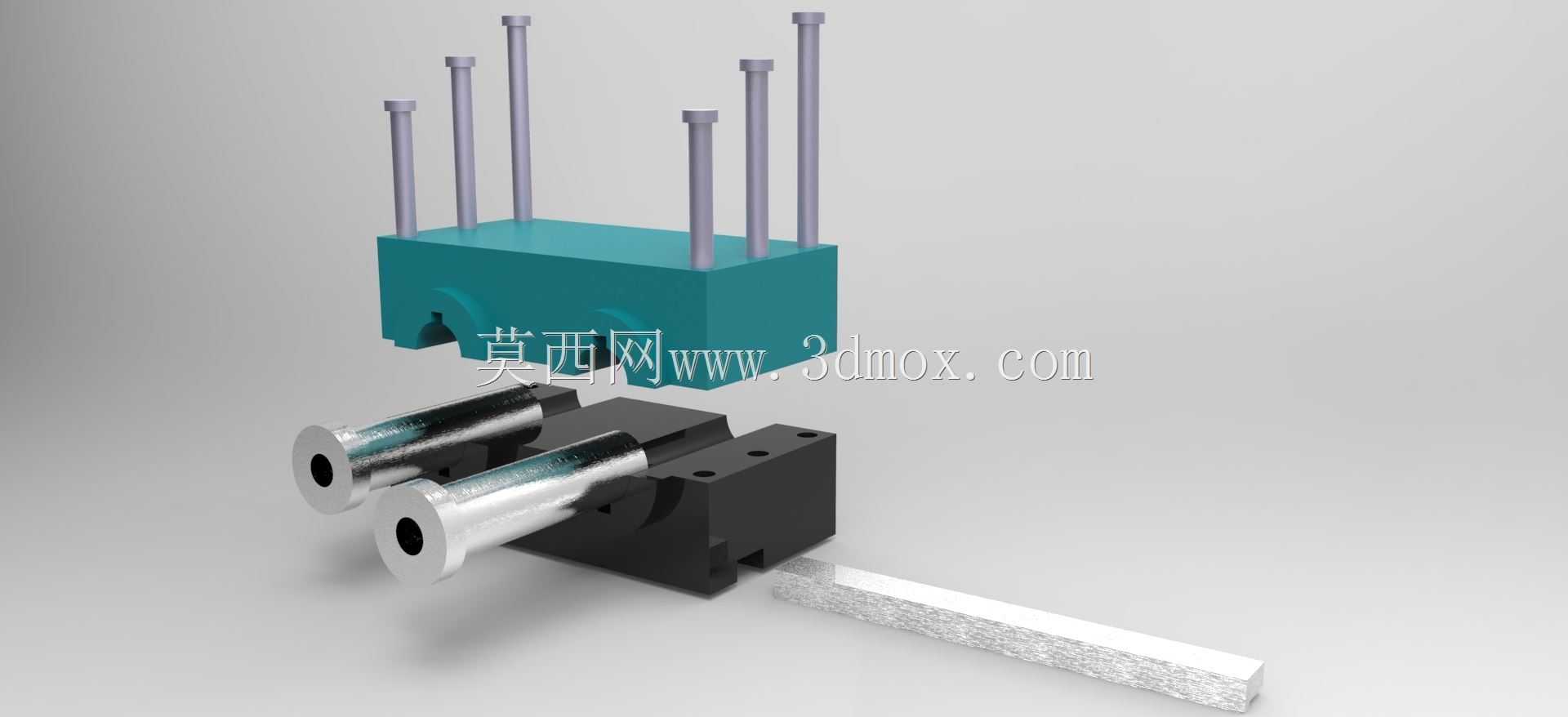

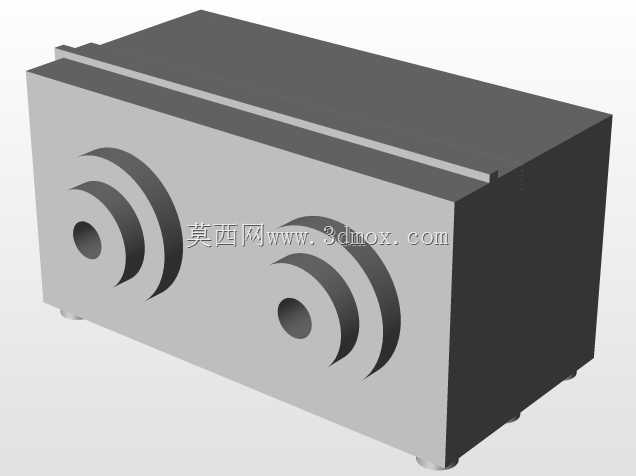

　　在自动化输送线、精密工装夹具、小型传动模组这类需要稳定回转支撑的场景里，双轴承支撑结构的应用频率远高于单轴承配置，核心原因是单轴承在承受径向载荷叠加侧向弯矩时，很容易出现轴端跳动超差、轴承滚道偏磨的问题，而并排布置的双轴承结构可以通过两个支撑点的跨度分摊弯矩，大幅提升轴系运转的刚性。这套双轴承组件在设计时没有采用常规的一体式轴承座镗孔方案，而是将轴承安装基座拆分为上下两个配合模块，下方的黑色基座直接承担轴承的径向载荷传递，上方的青绿色压块通过六根垂直布置的导向立柱与基座形成定位配合，安装时不需要额外打表找正轴承孔的同轴度，只要顺着立柱导向将压块下压到位，就能保证两个并排轴承的内孔轴线重合度控制在0.02mm以内，对于现场装配的容错率提升非常明显。

　　从实际安装边界来看，组件的轴承安装孔适配常见的公制系列深沟球轴承，两个轴承的中心距按照常规轴系支撑跨距设计，既不会因为跨距过小导致轴端刚性不足，也不会因为跨距过大造成轴的挠度变形超出轴承允许的调心范围。基座底部设计有标准的滑槽安装结构，可以直接卡在工业铝型材的T型槽上，不需要额外加工安装底板，调整位置时只要松开侧面的紧定螺钉就能沿着型材轴向滑动，适配不同长度的传动轴安装需求。伸出的金属轴端做了表面硬化处理，表面粗糙度控制在Ra0.8以内，既可以直接安装同步带轮、链轮这类传动件，也可以通过联轴器连接伺服电机的输出轴，适配不同的动力输入场景。

　　设计过程中特意在压块和基座的结合面预留了0.03mm的轴承外圈压紧间隙，不会因为压块锁死导致轴承外圈无法微量浮动补偿热胀变形，同时六根导向立柱除了定位作用外，还能承担部分侧向载荷，避免连接螺栓受剪切力断裂。轴承座的排屑槽设计在基座的侧下方，日常运转中产生的轴承磨损碎屑、环境中的粉尘可以顺着斜槽自然排出，不会堆积在轴承孔周围加剧密封件的磨损。伸出的白色导向条是额外的轴端防护结构，在设备调试阶段如果出现轴系窜动，导向条会先触碰到周边的限位结构，避免轴端直接撞击其他部件造成轴承损坏。

　　在实际选型适配时，这套组件可以直接替换常规的单轴承座加支撑单元的组合方案，不需要改动原有安装面的孔位，整体安装高度比传统分体式轴承支撑低15mm左右，对于安装空间紧凑的小型自动化设备非常友好。轴承的润滑通道直接开设在压块上，日常维护时不需要拆卸整个组件，只要从压块顶部的注油孔注入润滑脂就能同时给两个轴承补充润滑，维护效率比传统结构提升不少。组件的所有配合面都做了倒角处理，安装轴承时不会出现毛刺刮伤轴承外圈的情况，导向立柱与安装孔的配合采用间隙配合，拆装时不需要借助拉马等工具，徒手就能完成压块的拆卸，方便后期更换磨损的轴承。
