L型直角安装支撑固定机械构件

　　在非标自动化生产线、小型工装夹具搭建以及教学类机械结构演示场景中，这类L型直角支撑构件是使用频率极高的基础结构件，很多设备的局部定位、部件承托环节都会用到类似结构。从实际使用场景来看，它既可以作为小型检测工位的传感器安装基座，也能在轻型物料导向结构中作为侧边挡块的支撑载体，部分教学实训台的模块化搭建中，也会用这类构件作为框架转角的连接补强件，适配多类轻载安装需求。

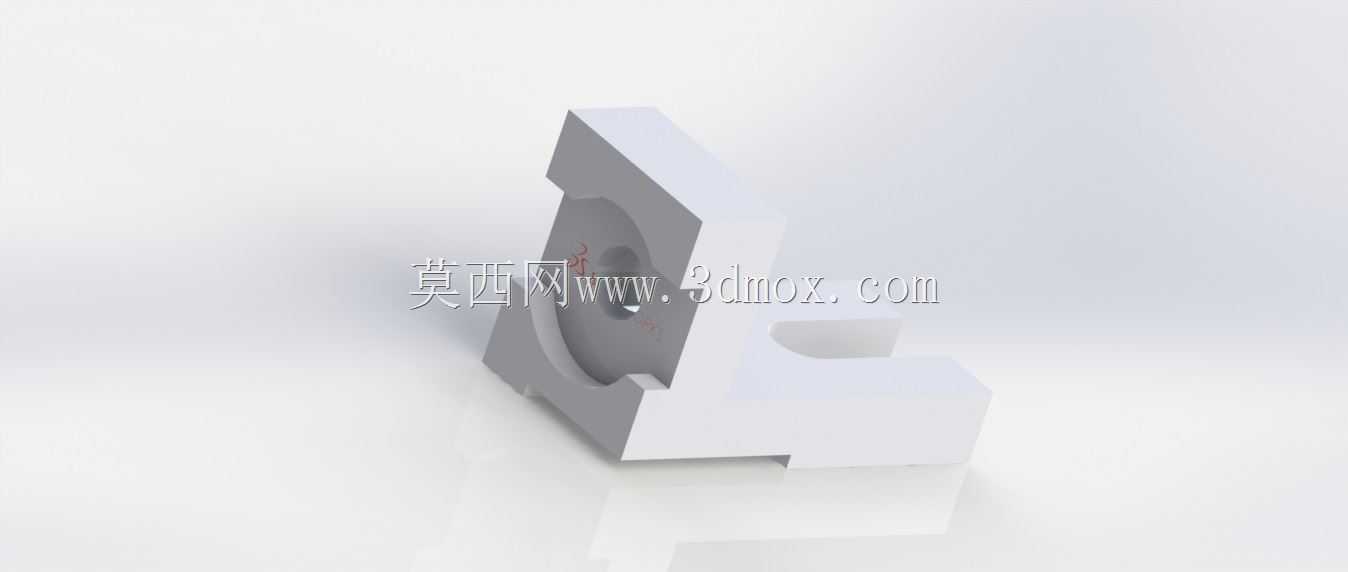

　　从功能特性上看，这个构件采用一体化直角弯折结构，两个互相垂直的安装平面分别承担不同的连接作用：垂直面的沉孔结构用于将构件整体固定在设备机架、型材立面或者安装基板上，沉孔设计可以让固定螺栓的头部完全埋入构件平面内，避免螺栓突出影响后续部件的安装贴合，保证连接面的平整度；水平伸出的平面上预留的定位槽与安装孔位，用于固定需要承托的功能部件，比如小型导向轮、行程挡块、微型光电传感器支架等，平面上的内凹圆弧结构可以避让安装部件的圆柱面或者旋转部件的运动轨迹，避免安装后出现运动干涉。构件的转角处做了加厚处理，能抵消直角位置的应力集中问题，在承受垂直方向的静载荷或者轻微冲击载荷时，不会出现转角处开裂、变形的问题，整体结构的刚性可以满足轻载工况下的长期使用需求。

　　设计这类构件的时候，首先要明确两个安装面的平面度要求，作为安装基准的两个垂直面，平面度公差需要控制在0.05mm以内，两个面的垂直度公差要保证在0.02mm/100mm范围内，避免安装后出现部件倾斜、定位偏移的问题。其次要考虑安装边界的适配性，构件的整体外轮廓尺寸要适配常用的20系列、30系列铝型材的安装间距，垂直安装面的孔位间距要和型材的中心槽距匹配，不需要额外加工转接板就可以直接固定在型材上，减少现场安装的加工工作量。水平面上的安装孔位采用长槽与圆孔组合的设计，既可以通过圆孔实现精准定位，也可以通过长槽实现一定范围内的位置调整，适配不同尺寸的被安装部件，降低安装时的对位难度。构件的所有外露棱边都做了0.5mm的倒角处理，避免安装调试过程中锋利的边角划伤操作人员，也能减少应力集中带来的边角崩损问题。

　　从安装边界来看，这个构件的垂直安装面厚度足够支撑M4或者M5规格的内六角螺栓固定，安装时螺栓的拧入深度不需要超过构件厚度的三分之二，就可以达到足够的锁紧力，不会出现螺纹滑牙的问题。水平安装面的承载面距离安装基准面的高度经过统一设计，可以和同系列的其他支撑构件保持高度一致，在多点位同步支撑的场景下，不需要额外增加调整垫片就可以保证多个支撑点的共面度。构件底部的让位槽设计，可以避开安装基板上的凸起焊缝、残留焊渣或者小尺寸的定位凸台，即使安装基面存在轻微的不平整，也能保证两个安装面完全贴合，不会出现构件翘起、固定不稳的情况。在实际选型使用时，需要注意这个构件的适用载荷范围，它更适合承托重量在5kg以内的轻型部件，如果用于重载场景，需要加大构件的整体壁厚或者增加加强筋结构，避免长期受力出现变形。另外在三维建模过程中，这类构件的建模要重点关注孔位的同轴度、安装面的垂直度参数，所有的孔位特征都要完全贯通，避免实际加工时出现盲孔导致螺栓无法拧入的问题，倒角和圆角特征要和实际加工工艺匹配，不要出现无法加工的尖锐内角或者过小的圆角特征，保证建模数据可以直接对接后续的加工或者3D打印环节。
