钢管桁架式汽车底盘焊接承载框架

　　这套钢管桁架式底盘焊接框架，核心应用场景集中在小批量试制的轻量化赛车、特种作业无人运载平台以及场地作业低速代步车的底盘承载系统中，区别于传统冲压焊接的一体式钣金底盘，这类桁架结构依靠管材的空间排布实现力学性能的最优分配，在同等自重条件下能获得更高的抗扭、抗弯刚度，适配无覆盖件裸架测试、动力系统模块化搭载的研发阶段需求。从实际用途来看，该框架作为整车的核心承载基体，需要承接动力总成、悬架系统、转向机构、驾乘承载区以及车载作业模块的全部安装载荷，同时要承受行驶过程中路面冲击带来的交变应力，尤其是非铺装路面行驶时的对角轮落差工况，桁架结构的空间三角稳定构型可以将局部冲击载荷快速分散到整架的所有管材构件上，

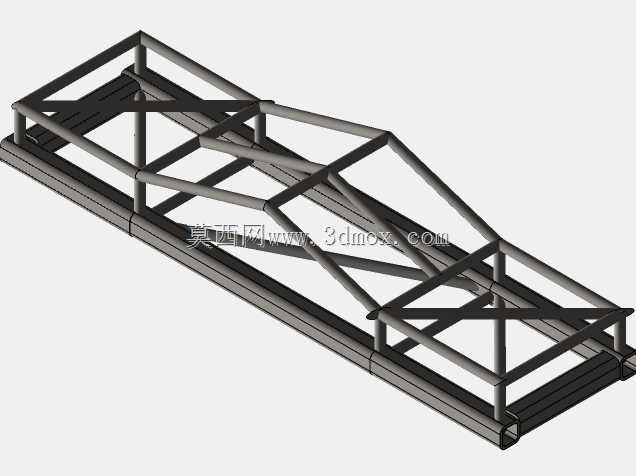

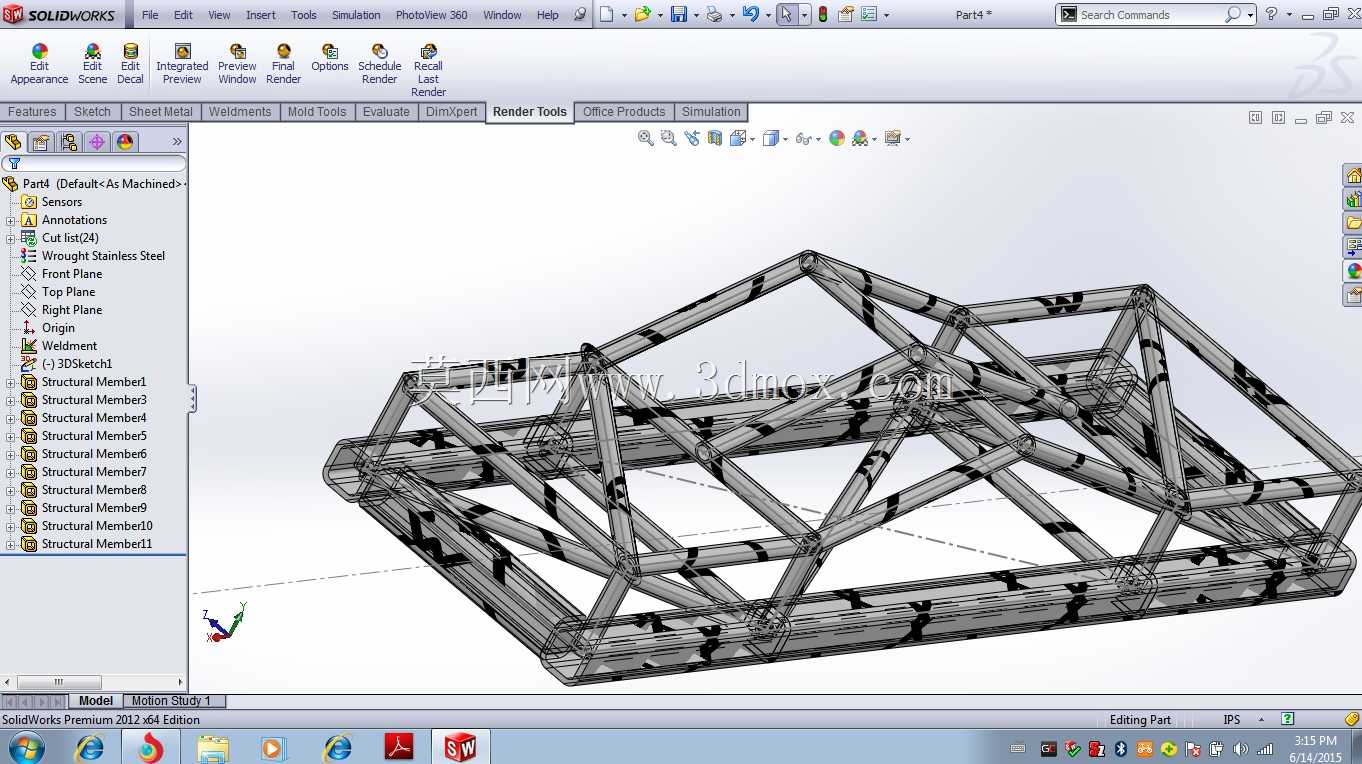

　　避免局部应力集中导致的焊缝开裂或者构件变形。在功能特性层面，整架全部采用圆形截面钢管作为基础构件，圆形管材的各向抗弯截面模量一致，在应对不同方向的冲击载荷时不存在力学性能的方向短板，所有连接节点均采用相贯线焊接处理，管材之间的贴合面完全匹配焊接坡口要求，不需要额外的连接角件就可以实现可靠的结构连接，整架没有冗余的补强板或者附加连接件，自重控制优势明显；框架的下部沿纵向布置了两根通长的主纵梁，作为悬架安装点、动力总成固定点的核心承载梁，上部的桁架结构沿横向、斜向交叉排布，形成多个稳定的三角受力单元，既可以给上部的驾乘区或者设备搭载区提供平整的安装基准面，也可以在发生侧向碰撞时通过管材的溃缩变形吸收冲击能量，保护核心搭载部件的安全。

　　设计思路上，这套框架完全遵循载荷路径最短的排布原则，从悬架安装硬点出发，每一根斜撑管材的走向都对应主要载荷的传递方向，没有出现无受力支撑的冗余管材，所有管材的交汇节点都尽量集中在安装硬点位置，避免在管材中段设置焊接节点带来的应力集中问题；主纵梁的管材壁厚大于上部斜撑的管材壁厚，匹配不同位置的载荷等级，在悬架固定、动力总成悬置安装的位置，预先在管材内部嵌套了衬套并在焊接时完成定位，保证安装螺纹的连接强度不会因为薄壁管材的变形出现失效。从外形尺寸与安装边界来看，整架的纵向长度适配小型双座运载平台的轴距要求，横向宽度满足常规轮距的安装空间，下部主纵梁的离地间隙预留了悬架跳动、底部电池组或者油箱的安装空间，

　　上部桁架的高度范围不会干涉转向系统的转动行程，也给驾乘人员的腿部、操作区域预留了足够的活动空间；框架前后端的管材延伸段预留了防撞构件、牵引装置的安装接口，左右两侧的纵梁位置预留了侧踏板、车身覆盖件的固定孔位，所有安装面的平面度在焊接完成后通过工装校正控制在合理公差范围内，保证后续搭载部件的安装精度，不会出现装配干涉或者连接螺栓无法穿入的问题。在焊接工艺的适配性上，所有相贯线切口的角度都匹配常规氩弧焊、二保焊的焊枪操作空间，不会出现焊缝位置过窄导致的无法焊透问题，节点位置的管材搭接间隙控制在焊接工艺要求的范围内，减少焊接填充量的同时降低焊接变形的概率，整架焊接完成后通过时效处理消除焊接内应力，避免后续使用过程中出现框架变形导致的四轮定位参数偏移、部件安装错位等问题。
