航空起落架线缆软管支撑端架结构

　　在民用及军用航空器的起落架舱段布局中，起落架收放过程伴随复杂的机构运动，舱内布设的信号线缆、液压软管需要沿固定路径排布，避免与作动筒、撑杆、轮轴等运动部件发生剐蹭、拉扯，这类支撑端架就是承担线缆与软管路径约束的核心结构件。不同于机身内部的固定走线支架，起落架区域的端架需要随起落架完成收放循环的全程随动，同时承受起降阶段的冲击载荷、气动载荷以及管路内部介质传递的振动，因此结构设计上优先采用长条形镂空框架构型，在保证整体抗弯抗扭刚度的前提下尽可能降低自身重量，匹配航空器起落架系统的减重要求。

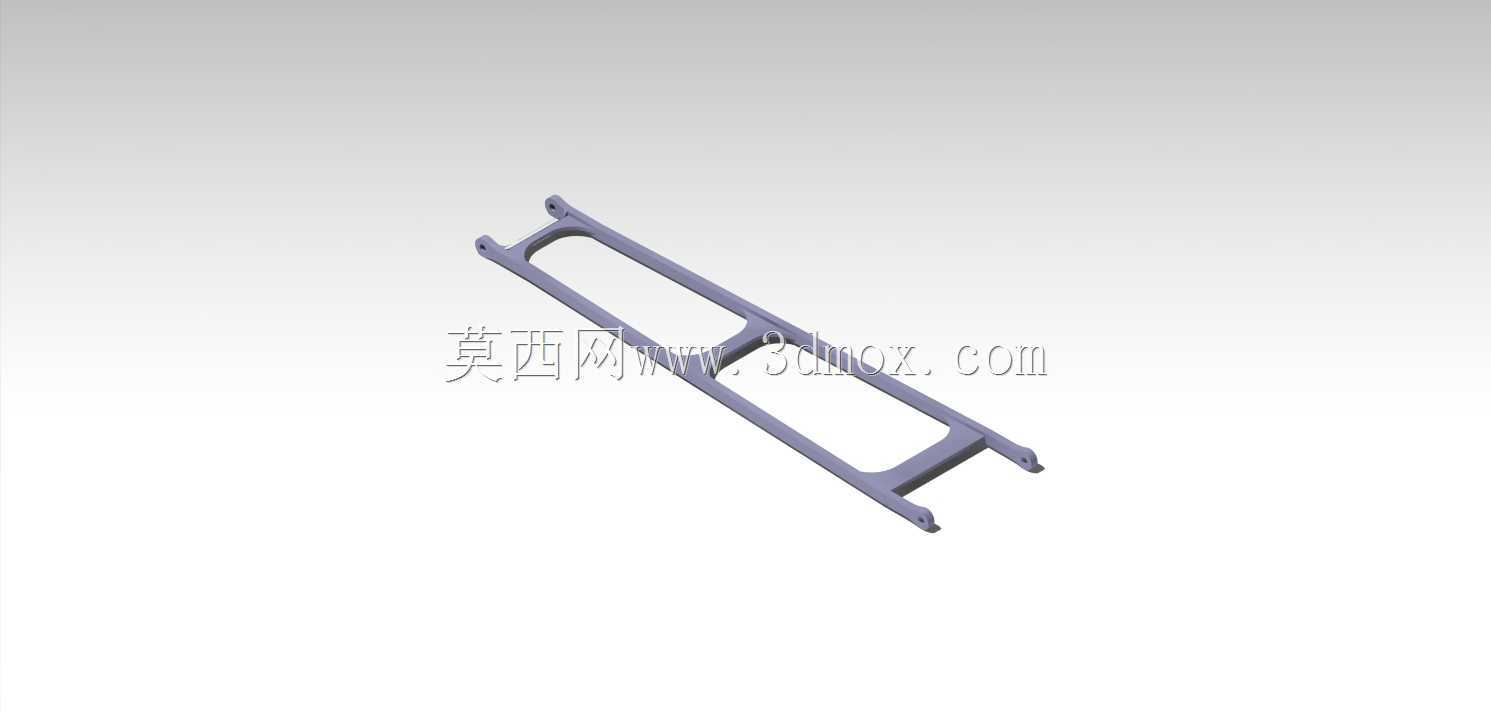

　　从实际安装场景来看，该端架沿起落架承力梁的轴向布置，两端的安装耳片通过紧固件与起落架的主承力结构连接，安装孔位的同轴度公差控制在0.1mm以内，避免装配后产生附加安装应力，框架中间的两道横向加强筋将整体分为两个独立的走线腔，分别布设不同功能的线缆与软管，腔体内侧预留有扎带固定座的安装位置，可根据实际走线数量灵活调整固定点间距，防止管路在随动过程中出现窜动。端架的整体外形采用等截面渐变设计，靠近安装耳片的位置壁厚适当增加，用于传递安装点的集中载荷，中间走线区域的壁厚均匀控制在2.5mm，既满足结构强度要求，也不会与周边的收放机构产生运动干涉，在起落架完全收起、放下的两个极限位置，端架与周边结构的最小安全间隙均不小于8mm，覆盖全工况下的结构变形余量。

　　设计过程中首先需要梳理起落架收放全行程的运动包络，通过运动仿真确认端架的安装位置不会与轮舱内壁、舱门联动机构、刹车管路产生干涉，再结合走线的总数量、单根管路的最小弯曲半径确定框架的内槽宽度，避免管路弯折角度超过允许值造成信号传输故障或者液压油泄漏。结构受力分析阶段，需要模拟着陆冲击时15g的垂向过载、滑行阶段的持续振动载荷，对端架的应力集中位置进行圆角过渡处理，安装耳片与框架主体的连接位置采用大圆弧过渡，避免应力集中导致的结构疲劳失效，表面处理采用航空常用的阳极氧化工艺，提升耐腐蚀性与耐磨性能，适应起落架舱内复杂的温湿度环境以及起降过程中可能遇到的雨水、沙尘侵蚀。

　　在实际维护场景中，这种镂空框架结构的端架也具备更好的检修可达性，维护人员可以直接观察到所有走线的固定状态，无需拆解端架即可完成扎带更换、管路外观检查等常规维护操作，两端的安装孔采用衬套强化设计，多次拆装后也不会出现孔位磨损导致的安装松动问题，框架上预留的备用安装孔位可以支持后续机载设备升级时的走线扩展，无需重新设计加工端架结构，降低全生命周期的维护成本。不同于起落架上的主承力构件，这类走线支撑端架虽然不直接承担着陆载荷，但其结构可靠性直接影响线缆与软管的工作状态，一旦端架出现断裂变形，就可能导致管路被运动部件挤压破损，引发起落架收放故障、刹车信号丢失等严重问题，因此在设计阶段除了满足静强度要求，还需要通过疲劳寿命仿真，确保其可以满足全机寿命周期内的起落架收放循环次数要求，不会提前出现疲劳裂纹。
