户外光伏遮阳休憩一体化太阳能伞结构

　　这款集成式太阳能伞的设计初衷，是解决城市公共开放空间、景区休憩节点、户外商业外摆区域长期存在的遮阳休憩需求与清洁电力供给的融合问题，区别于传统仅具备遮阳挡雨功能的户外伞，其将光伏发电单元与休憩坐具做了一体化整合，无需额外布设外接供电线路，即可在提供遮阳休憩空间的同时，完成太阳能到电能的转换，为周边低功耗公共用电设施提供电力支撑。

　　从实际应用场景来看，这类结构可广泛部署在城市公园步道节点、滨水景观带休憩区、商业步行街外摆区域、景区观光停靠点、校园户外公共空间等场景，无需单独开挖管线布设市电，仅需通过底部基座的锚固结构完成固定即可投入使用，大幅降低户外公共休憩设施的供电改造成本，也避免了外露线缆带来的安全隐患。

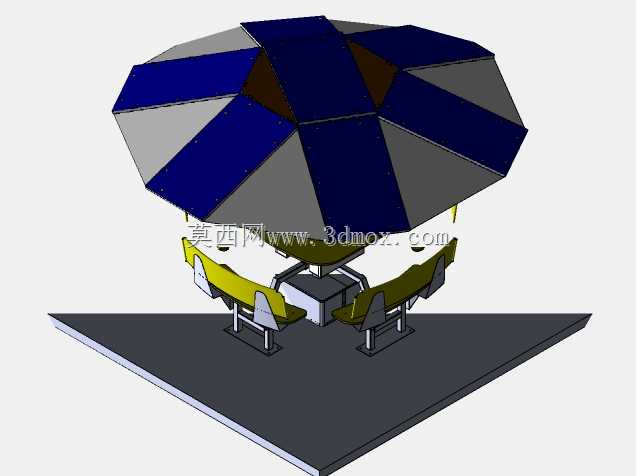

　　结构设计上，伞面采用多块梯形光伏板拼接成正八边形的遮阳覆盖面，单块光伏板通过独立的铝合金压块固定在伞面支撑骨架上，相邻光伏板之间预留了均匀的排水间隙，降雨时雨水可顺着间隙沿伞面坡度导流至伞体边缘排出，不会在伞面形成积水增加结构荷载。伞面支撑骨架采用轻量化铝合金型材焊接成型，中心设置主承重立柱，立柱内部预留穿线空腔，光伏板的连接线缆全部通过空腔内部布设，完全隐藏在结构内部，既避免线缆长期暴露在户外出现老化破损，也让整体外观更加整洁。

　　伞体下部集成了环形布置的休憩坐具，坐面采用户外耐候的改性PP材质，靠背做了符合人体工学的弧度设计，单组坐具可同时容纳4人就坐，坐具与中心立柱之间设置了设备安装舱，可容纳储能电池、充放电控制模块、USB供电接口等组件，使用者在休憩时可直接通过外露的供电接口为随身电子设备补能，也可根据需求扩展照明、环境监测、公共广播等低功耗用电模块。

　　安装边界方面，这款太阳能伞的整体遮阳覆盖直径约3.2米，伞面最高点距离安装基准面高度约2.8米，坐面安装高度为0.45米，底部安装基座需要做不小于0.8米见方的混凝土预埋基础，基础预埋深度不低于0.6米，可抵御10级以下的阵风荷载，适配绝大多数户外开阔场地的安装要求。设计过程中针对不同区域的太阳高度角做了伞面倾角的优化，伞面整体保持5度的倾斜角度，既保证光伏板能够获得最优的受光角度提升发电效率，也不会因为倾角过大导致伞下可用空间被压缩。

　　结构受力层面，设计时通过有限元仿真对主立柱、伞面骨架、坐具支撑腿做了荷载校核，除了常规的自重荷载、风荷载之外，还考虑了北方地区冬季的积雪荷载，伞面骨架的单根辐条可承受不小于50kg的集中荷载，坐具单座可承受不小于150kg的静荷载，完全满足公共场景下的使用强度要求。所有外露的金属结构件都做了户外粉末喷涂处理，紧固件全部采用304不锈钢材质，可长期耐受户外紫外线照射、雨水侵蚀、温差变化带来的老化问题，整体结构的设计使用寿命不低于15年。

　　不同于传统分体式的户外遮阳伞加独立光伏板的组合方案，这款一体化结构在设计时就将光伏组件作为伞面结构的一部分，不需要额外在伞面上加装光伏支架，既降低了整体结构重量，也减少了安装环节的拼装工作量，现场安装仅需完成基座锚固、主体结构吊装、线缆对接三个步骤，两名安装人员可在2小时内完成整台设备的部署，后期运维也仅需定期清理伞面光伏板的浮尘、检查接线端子的紧固状态即可，运维成本远低于传统的市电供电户外休憩设施。
