户外光伏遮阳休闲桌椅一体化结构

　　这套一体化结构的设计初衷，是解决户外公共休闲区域遮阳与临时供电的双重需求，常见于城市公园休憩区、商业步行街外摆区域、景区游客休息点、露营地公共活动区这类场景，过往这类区域的遮阳设施仅具备遮挡阳光直射的单一功能，游客随身电子设备充电、区域小型照明供电往往需要额外布设外露线缆，不仅施工成本高，外露线路长期受日晒雨淋还容易出现绝缘层老化、漏电等安全隐患，同时零散布设的遮阳伞与休闲桌椅往往风格不统一，占用场地面积大，公共区域的空间利用率难以提升。

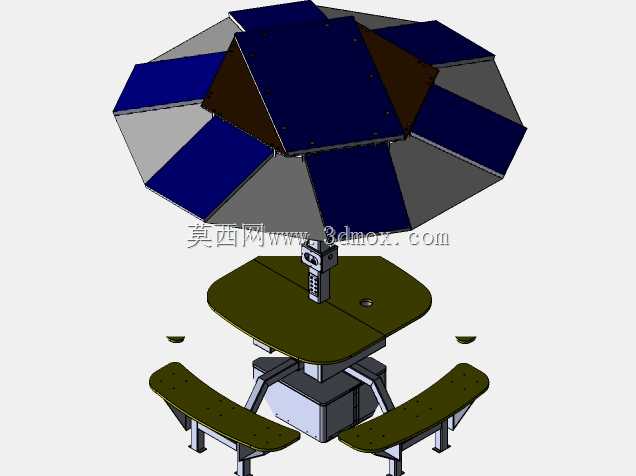

　　从结构布局来看，整套装置以中心立柱作为核心承载构件，立柱底部与集成式桌体框架刚性连接，桌体采用分体式拼接台面，台面预留有走线通孔与杯槽结构，围绕桌体均匀布置四个弧形坐凳，坐凳支撑腿与桌体底部框架采用螺栓连接形成整体受力结构，无需额外在地面做大面积预埋固定，仅需对安装地面做硬化找平处理即可完成布设，整套结构的占地投影直径控制在2.2米至2.4米区间，安装时预留周边0.5米的通行间隙即可，不会对公共区域的人行通道造成挤占。

　　顶部的遮阳承载面采用多边形分块式布局，没有采用传统遮阳伞的整幅柔性伞面，而是将多块光伏板作为遮阳面的主体承载结构，相邻光伏板之间采用同色系的硬质遮光板材拼接填充，完全遮挡直射光线的同时，避免了柔性伞面长期使用出现的老化褪色、被强风撕裂的问题。光伏板的铺设角度经过适配调整，适配国内大部分纬度区域的太阳入射角，保证日间不同时段的受光效率，光伏板的接线全部隐藏在顶部伞架的中空型材内部，顺着中心立柱的中空内腔走线至桌体下方的储能舱内，全程无外露线路，避免人为触碰或者外力破坏造成的线路故障。

　　桌体下方的框架内预留了标准化的储能模块安装位，可配套安装磷酸铁锂储能电池与充放电控制模块，储能模块的安装采用抽拉式托架结构，后期维护更换时无需拆解整套桌椅结构，仅需打开桌体下方的检修盖板即可抽出模块完成操作。充放电接口布置在桌体侧面靠近立柱的位置，做了下沉式防水处理，雨天不会出现积水渗入接口的问题，可同时为多台移动电子设备提供低压直流供电，也可配套连接桌体周边的低压氛围灯带，满足夜间休闲区域的基础照明需求，无需额外外接市电线路。

　　结构受力设计上，顶部伞架与中心立柱的连接部位做了加强筋结构，可抵御常规6级至7级的阵风荷载，避免沿海区域或者开阔户外场景下出现伞架弯折倾覆的问题。坐凳与桌体的连接部位做了圆角过渡处理，没有尖锐外凸的结构，避免公共区域人员走动时发生磕碰。所有外露的金属结构件表面都做了户外级喷塑处理，可耐受长期的紫外线照射与雨水腐蚀，相比常规的户外遮阳伞与分体桌椅，整体结构的维护周期更长，不需要频繁更换伞面或者紧固连接部件。

　　在设计过程中，特意控制了整套结构的部件通用化率，光伏板的安装支架采用标准化型材折弯加工，不需要开定制模具，桌体与坐凳的板材采用常规户外工程板材切割成型，加工难度低，适合批量生产落地。同时整套结构的拆解运输便利性也做了适配，顶部伞架可拆解为分块组件，桌体与坐凳可拆分堆叠，单套装置拆解后可通过普通厢式货车运输，现场安装仅需配套常规扳手工具，2名作业人员在2小时内即可完成整套组装调试，不需要大型吊装设备辅助，适合在各类零散的户外公共区域快速布设落地。
