工业用封闭式静音机组外罩壳体结构

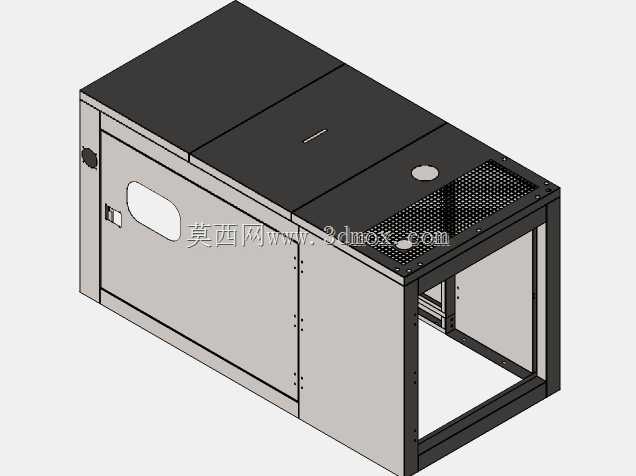

　　这款外罩壳体结构主要面向工业现场的动力机组配套使用，常见于厂区固定动力站、户外临时供电点位、商用建筑备用动力配套等场景，核心作用是为内置的动力核心、传动组件、控制单元提供封闭防护，同时兼顾运行过程中的噪音阻隔、散热导流与日常运维的操作便利性。从结构设计逻辑来看，整体采用框架加覆板的组合形式，底部是矩形方通焊接成型的承力机架，作为整个外罩与内部组件的安装基准，机架预留了统一的地脚安装孔位，可适配混凝土基础预埋螺栓安装、减震脚垫落地安装两种常见的现场固定方式，安装边界的孔位间距按照行业通用的机组底座尺寸匹配，不需要额外做转接支架即可完成现场就位。外罩的侧部覆板采用分块式钣金拼接设计，其中操作侧预留了带观察窗的检修门，

　　观察窗采用耐冲击透明板材嵌装，日常巡检时不需要开门即可观察内部组件的运行状态，检修门采用内嵌式锁具固定，关闭后与侧面板保持齐平，避免突出结构在现场搬运、人员通行时发生剐蹭。非操作侧的覆板为整板螺栓固定结构，需要对内部组件做深度维护时可整体拆卸，留出足够的操作空间。顶部覆板做了分区域功能划分，靠近操作侧的区域为实体封闭盖板，主要起到防雨、防尘与噪音阻隔作用，盖板上预留了小型的维护注油孔位，日常保养时不需要拆开整个顶板即可完成加注作业；靠近机组散热端的顶板区域采用通风格栅设计，格栅下方预留了散热消音棉的安装夹层，既可以引导内部热空气向上排出，又能通过夹层内的吸音材料降低运行噪音向外传递的强度，格栅的开孔率经过匹配计算，

　　在保证通风量的同时避免大尺寸杂物落入罩内。整个外罩的钣金拼接处都做了折边压筋处理，一方面提升薄板自身的结构刚性，减少机组运行振动带来的钣金共振异响，另一方面折边形成的导流槽可以让顶部的积水顺着侧边导流出安装区域，不会渗入罩体内部。在接线侧的罩板位置预留了标准化的线缆过孔，过孔处配置了橡胶护圈，避免线缆穿装时被钣金锐边割破绝缘层，同时过孔位置的高度按照现场布线的常规高度设置，适配地面桥架布线、上走线架布线两种常见的厂区布线形式。从安装适配性来看，整个外罩的内部净空尺寸预留了足够的组件安装余量，除了容纳核心动力单元外，还可根据实际需求在内部预留控制模块、过滤组件的安装位，框架上预设的通用安装螺孔不需要现场二次钻孔即可完成附加组件的固定。

　　外罩的表面处理采用工业级喷塑工艺，可适配户外露天、车间多尘、轻度腐蚀等不同使用环境，覆板与框架之间的连接都采用防松紧固件，避免长期振动下出现连接件松动脱落的问题。在散热路径的设计上，除了顶部的格栅排风区，侧部对应机组进风位置也预留了隐藏式进风通道，进风通道同样做了消音结构处理，形成下进上出的顺畅散热风道，保证机组在满负荷运行时罩内温度不会超出组件的耐受范围，同时整个风道的走向做了折弯处理，避免噪音直接从通风口向外传递，兼顾散热与静音的双重需求。
