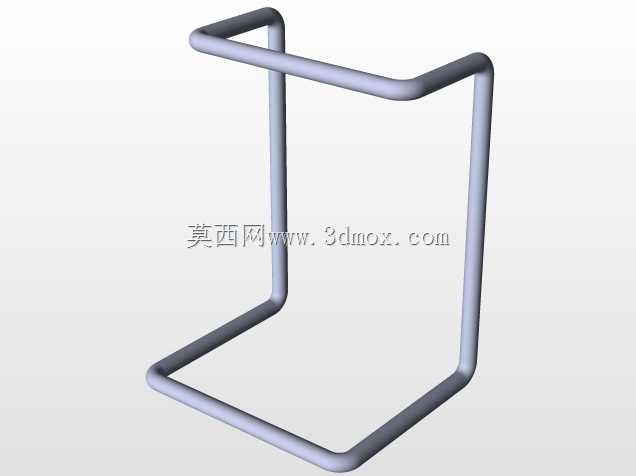

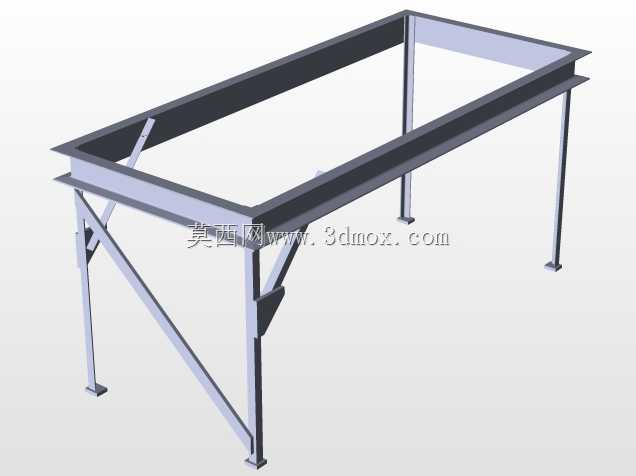

圆管弯折焊接成型支撑框架结构

　　这类圆管弯折成型的焊接支撑框架，在轻工生产设备、商用置物设施、小型工位辅具领域应用十分广泛，日常在车间工位旁的物料挂架、小型设备的外围防护栏、厨卫场景的壁挂置物支架、实验室台面的器具承托架上，都能看到同结构形式的构件。不同于采用板材裁切拼焊的框架结构，选用等径圆管做连续弯折成型的主体，能在保证整体结构刚度的前提下，大幅减少焊接接缝的数量，从加工端降低焊缝打磨、校形的工作量，同时圆管表面无尖锐棱角，在人员频繁接触的使用场景下，能有效避免磕碰划伤的安全隐患。

　　从实际功能角度看，该框架的核心作用是提供稳定的空间支撑边界，上方的水平弯折段可用于挂载工具、承托轻型物料或者作为防护栏的横向扶手，两侧垂直段承担竖向载荷传递，底部的水平弯折段则作为安装贴合面，可通过抱箍、螺栓或者焊接的方式与基座、台面、墙面完成固定，整体形成的矩形围合空间既可以作为人员操作的避让空间，也能为内侧布置的管线、小型器件提供外围防护，避免外力直接冲击内部构件。

　　设计这类焊接框架时，首先要结合使用场景的载荷要求选定圆管的壁厚与管径，常规轻型支撑场景选用壁厚1-2mm的圆管即可满足刚度需求，若需要承载较重物料则要适当提升壁厚，同时校核弯折处的应力集中系数——圆管连续弯折的圆角半径不能过小，否则弯折过程中容易出现管壁瘪陷、外侧拉裂的缺陷，一般内弯圆角半径取管径的1.5-2倍，既能保证弯管成型的合格率，也能避免弯折处应力集中导致的长期使用变形。

　　尺寸边界的确定需要匹配安装场景的实际空间，竖向段的高度要结合使用时的人体操作高度或者设备的外围尺寸确定，避免过高导致框架整体重心偏移稳定性下降，过矮则无法起到防护或者承托的作用；上下水平段的宽度要与安装基面的固定点位匹配，底部安装边的宽度不能小于管径的3倍，保证固定螺栓或者焊接点位有足够的布置空间，不会出现固定点距离框架主体过近导致的基面受力破损。焊接工序的安排上，要先完成整根圆管的连续弯折成型，对弯折处的形变进行校形，保证框架整体的平面度与各段的垂直度，再对接口位置进行焊接，焊接后要对焊缝位置进行打磨抛光，若用于有防腐要求的场景，还要整体做喷塑或者镀锌处理，避免长期使用过程中焊缝位置生锈腐蚀。

　　实际建模过程中，要优先采用焊接件特征模块完成结构搭建，先绘制整体的三维路径草图，再沿路径扫描生成圆管主体，之后在接口位置添加焊缝特征，这样的建模方式能快速调整各段的长度、弯折圆角参数，不需要反复拆解实体特征，后续出工程图时也能自动生成焊缝标注、管件展开长度，直接对接弯管加工与焊接工序的生产需求，减少设计到生产的信息传递误差。需要注意的是，建模时要预留出焊接变形的补偿量，竖向段的长度可根据实际焊接工艺预留0.5-1mm的收缩余量，避免焊接完成后整体高度尺寸超差，安装时无法与配套部件对位。
