圆角方形带安装孔设备防护盖板

　　日常做设备结构设计时，这类带安装孔的圆角方形盖板是出镜率极高的小零件，别看着结构简单，真要适配不同工况，细节上的考量一点不少。先从实际应用场景说，这类盖板最常出现在小型电气控制盒、桌面型传感设备、嵌入式工控模块的外侧，要么用来封盖壳体的开口，遮挡内部走线与元器件，避免灰尘、飞溅的切削液或是日常使用中的磕碰损伤内部结构，要么作为外置模块的安装承载板，把小型电路板、接线端子这类部件固定在板体内侧，再整体通过四个角的孔位锁附在设备机架上。

　　设计的时候最先要敲定的是安装边界，四个角的安装孔做了沉头处理，这是很实用的细节——用十字盘头螺丝或者内六角圆柱头螺丝锁附时，螺丝头可以完全沉进板体表面，不会突出在外，既避免了尖锐的螺丝头刮擦操作人员或是布线，也能让整个盖板外表面保持平整，后续如果要在盖板外侧贴标识、覆保护膜，也不会因为凸起的螺丝头出现鼓包、贴合不牢的问题。四个孔的位置排布特意留足了安装空间，孔中心到板边的距离刚好适配常用的M3、M4规格螺丝的安装扭矩要求，不会因为离边缘太近，锁螺丝时出现板边开裂、滑牙的问题，也不会因为孔位太靠内，挤占板体中间的可用空间。

　　外形上做了大圆角处理，这可不是单纯为了好看，车间里做设备装配、后期维护的时候，操作人员难免会碰到设备边角，直角的钢板或是塑料板边缘很容易划伤人，倒了圆角之后，边缘没有尖锐棱角，能大幅降低磕碰划伤的风险；另外如果是用注塑工艺生产塑料材质的盖板，圆角结构也能减少注塑时的应力集中，避免冷却后边角处出现缩痕、开裂的问题，要是用钣金工艺加工金属盖板，大圆角也能简化折弯、冲压的工序，不用额外做直角处的避空处理，加工良率会高不少。板体的厚度选择上，要兼顾刚性和安装空间，做这类小型盖板的时候，厚度一般选2mm到5mm之间，如果是用ABS、PC这类工程塑料做，3mm厚度就能满足日常防护的刚性要求，按压不会出现明显形变，如果是用铝合金或是冷轧钢板做，2mm厚度就足够，不会因为太薄出现翘曲，也不会因为太厚增加不必要的重量和材料成本。

　　实际选型使用的时候，还要注意板体和安装基面的配合公差，四个安装孔的孔径要比选用的螺丝公称直径大0.2mm到0.5mm，这样加工时就算孔位有轻微的位置度误差，装配的时候也能顺利对齐，不会出现螺丝穿不进去的问题。如果是用在有防水要求的场景，还可以在盖板和安装基面之间加一层1mm厚的橡胶密封垫，密封垫的外形和盖板一致，安装孔位对齐，锁螺丝的时候均匀施加扭矩，就能达到IP65左右的防护等级，满足户外或是多尘多水工况的使用要求。另外板体的边缘做了轻微的倒角处理，去掉了裁切或是注塑产生的毛边，不管是装配的时候拿取，还是后期设备运行时人员触碰，都不会被毛边刮手，这个细节很多新手建模的时候容易忽略，实际加工出来的零件就会很扎手，还要后期人工去毛刺，增加额外的工序成本。

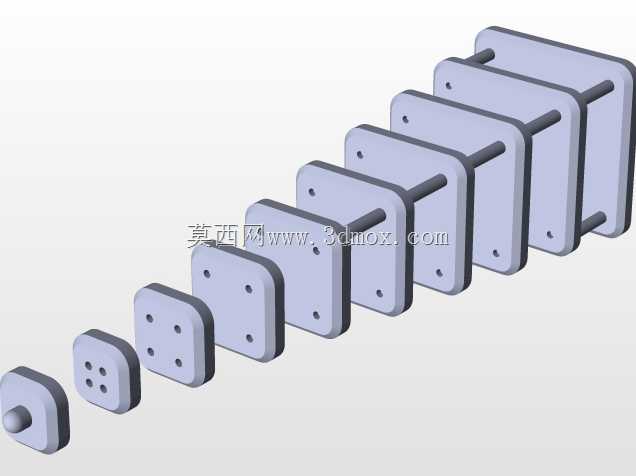

　　从结构强度的角度说，这类平板类零件如果尺寸偏大，还可以在背面做几条浅的加强筋，不过图里这个尺寸的盖板，边长大概在100mm到150mm之间，靠自身的板厚就足够维持平面度，不需要额外加加强筋，保持背面平整反而更方便贴合密封垫或是安装内部的元器件。安装的时候四个螺丝要按对角顺序逐步拧紧，不要一次性把单个螺丝锁死，不然容易出现盖板受力不均翘曲，和基面之间留缝隙，影响防护效果。这类零件虽然属于结构里的小配角，但细节处理到位的话，能大幅提升整个设备的装配体验和使用质感，很多时候设备的可靠性就是靠这些不起眼的小零件堆出来的，建模的时候不能因为结构简单就随便画，每个尺寸、每个工艺细节都要结合实际加工、装配、使用的场景去考量，做出来的零件才好用。
