工业输送线用框架式张紧构件结构设计

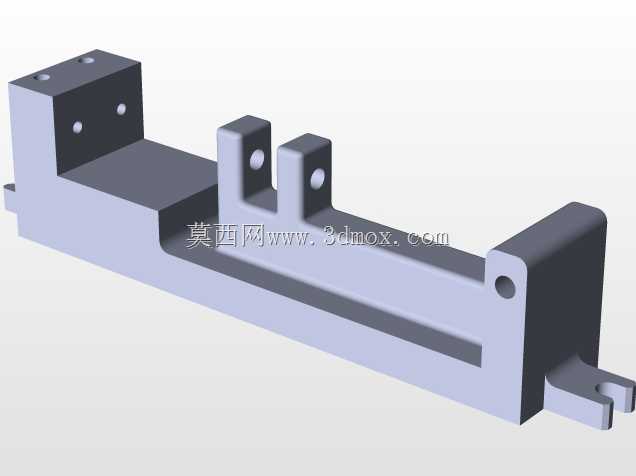

　　在带式输送、链条传动这类依赖挠性件传递动力的工业场景里，张紧构件的可靠性直接决定整条产线的连续运行时长，不少车间的非计划停机都源于张紧结构失效——要么张紧力不足导致传动件打滑丢转，要么张紧行程不够无法补偿磨损伸长，要么安装刚性不足引发运行抖动，这款框架式张紧构件就是针对这类现场痛点完成的结构设计。从结构布局来看，主体采用一体化铣削成型的长槽型框架作为承载基体，摒弃了传统拼接式张紧座的螺栓连接冗余，框架一端设置带双定位销孔的立式安装端面，用于和设备机架的基准面完成刚性贴合定位，两个销孔采用H7公差配合，安装时可快速完成位置找正，避免装配错位带来的张紧力偏斜；框架中段设置两组对称的立式凸耳，凸耳上预留销轴安装孔，

　　用于铰接张紧轮或者张紧滑块的连接臂，凸耳与主体框架采用圆弧过渡结构，避免应力集中在长期交变载荷下出现开裂。框架另一端设置带通孔的悬臂式安装耳，用于穿接张紧调节螺杆，螺杆可通过螺母旋合调整整个张紧构件的工作位置，实现张紧力的线性调节，调节行程覆盖常规传动带、传动链条全生命周期的磨损伸长量，无需中途拆换构件即可完成张紧度校准。从安装边界来看，这款张紧构件的主体框架底面为全平面加工结构，可直接贴合设备机架的安装横梁，通过端面的两个定位销完成周向限位后，只需在框架底面的预留沉孔处穿装紧固螺栓即可完成固定，安装时不需要额外加工适配垫块，适配多数中小型输送设备、传动机构的机架安装尺寸，框架的槽型结构内部预留了足够的避让空间，

　　张紧臂摆动过程中不会和框架本体发生运动干涉，同时槽型结构也能减少整体重量，在保证刚性的前提下降低材料消耗。实际应用中，这类张紧构件可适配轻型皮带输送机、小型链条传动设备、自动化生产线的传动张紧环节，相比传统的悬臂式张紧结构，框架式的整体结构抗偏载能力更强，当传动件出现小幅偏摆时，框架基体可均匀承载侧向力，不会出现单臂支撑的变形问题；张紧力的调节方向和传动件的拉力方向处于同一直线，调节过程中不会出现附加弯矩，长期运行后安装面也不会出现压溃变形。设计过程中特意将所有安装孔的位置做了标准化适配，孔距尺寸匹配市面上常规的张紧轮、张紧链轮的安装规格，设计人员在做整机选型时，不需要额外修改安装接口即可直接套用，可大幅缩短传动系统的设计周期；

　　构件的所有棱边都做了倒角处理，安装调试过程中不会出现锐边划伤的安全隐患，外露的调节螺杆端预留了锁止螺母的安装位置，张紧力调整到位后可通过双螺母锁死，避免设备运行过程中螺杆松动导致张紧力失效。从受力角度分析，框架主体的壁厚经过载荷校核，可承受最大1500N的张紧拉力，满足多数轻型工业传动场景的载荷需求，凸耳位置的销轴孔做了衬套安装预留，长期磨损后只需更换衬套即可恢复配合精度，不需要整体更换构件，降低后期维护成本。
