内燃机活塞连杆组轻量化结构设计

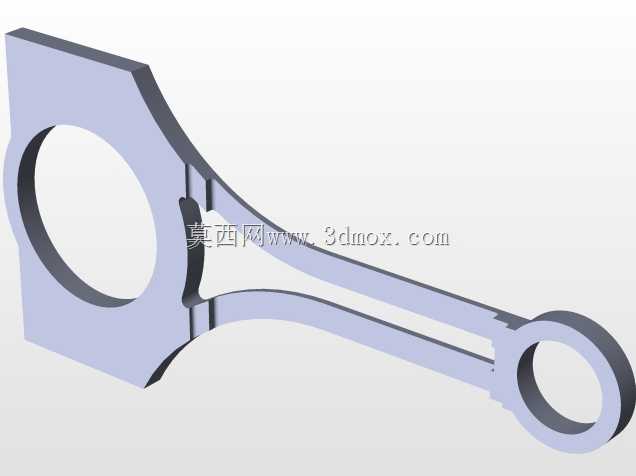

　　在往复式内燃机的动力传递链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力转换效率、整机运行可靠性与服役寿命。该连杆采用典型的剖分式大头与整体式小头组合结构，小头端设置整圆通孔用于装配活塞销，与活塞销座形成铰接副，工作过程中需承受活塞传递来的燃气爆发压力冲击，同时将活塞的直线往复运动转化为曲轴的回转扭矩输出；大头端采用分体设计，配套连杆盖通过螺栓紧固形成整圆轴孔，用于包覆曲轴连杆轴颈，在曲轴高速回转过程中持续传递交变载荷，同时随曲轴做摆转复合运动。

　　从结构设计逻辑来看，杆身采用工字形截面构型，这一设计是在长期工程实践中优化形成的：在同等截面积下，工字形截面相较矩形、圆形截面具备更高的抗弯截面模量，能够在满足连杆承受拉压交变载荷、摆动惯性力带来的弯曲载荷的强度要求前提下，尽可能削减杆身冗余材料，降低往复运动件的整体质量，进而减小曲轴运转过程中的惯性负荷，降低主轴承的承压负担，提升内燃机高转速工况下的运行稳定性。杆身与大小头的过渡区域采用大圆弧平滑过渡设计，避免截面突变造成的应力集中，从结构根源上降低交变载荷下疲劳裂纹萌生的概率，这一细节设计直接决定连杆的疲劳寿命，在高强化内燃机中，过渡圆角的曲率半径、表面加工质量都是需要严格管控的关键参数。

　　在实际安装适配层面，小头孔的内径尺寸需与选定规格的活塞销外径形成间隙配合，配合精度通常控制在H6/g5区间，配合间隙过大会造成活塞销敲击异响，加速衬套磨损；间隙过小则会导致润滑不良，出现活塞销抱死故障。小头孔内壁通常会压装铜合金衬套，衬套上开设油孔与油槽，将曲轴箱内飞溅的润滑油引导至活塞销配合面，形成稳定油膜降低摩擦磨损。大头孔的加工精度要求更高，需在连杆与连杆盖按规定扭矩紧固后进行精镗加工，保证孔的圆度、圆柱度公差控制在微米级，与曲轴连杆轴颈的配合间隙需严格匹配轴瓦的设计厚度，确保轴瓦安装后具备合适的油膜间隙，既保证润滑充分，又避免轴瓦在孔内出现转动、窜动等失效问题。

　　从应用场景覆盖来看，这类连杆结构不仅适配传统的车用汽油机、柴油机，在通用小型汽油机、摩托车发动机、固定式发电机组动力、农用机械动力单元中都有广泛应用，不同应用场景下的连杆设计会根据工况载荷特性做针对性调整：高转速赛车发动机用连杆会进一步强化杆身刚度，采用更高强度的合金材料并做表面强化处理；大扭矩低速柴油机用连杆则会加大大小头孔的承载面积，提升螺栓连接的预紧力冗余，应对更高的爆发压力冲击。在建模过程中，需要重点管控大小头孔的同轴度公差、杆身截面的壁厚均匀性、连杆盖结合面的平面度，这些形位公差如果超出设计范围，会直接导致装配后连杆出现偏磨、轴瓦异常损坏、活塞拉缸等连锁故障。此外，连杆的大小头中心距是核心安装尺寸，直接决定发动机的压缩比参数，中心距的加工偏差会造成压缩比偏离设计值，进而影响整机动力输出与燃烧效率，因此在三维建模阶段就需要对该尺寸做严格的参数锁定，避免后续改型过程中出现尺寸偏差。杆身的工字形截面壁厚需要根据载荷计算结果做匹配设计，壁厚过薄会导致杆身刚度不足，运转过程中出现纵向弯曲失稳；壁厚过厚则会增加不必要的往复质量，提升惯性载荷，反而削弱整机的动力响应特性。
