双拐式花键连接曲轴结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:420123
  • 双拐式花键连接曲轴结构设计
  • 双拐式花键连接曲轴结构设计
  • 双拐式花键连接曲轴结构设计
  • 双拐式花键连接曲轴结构设计

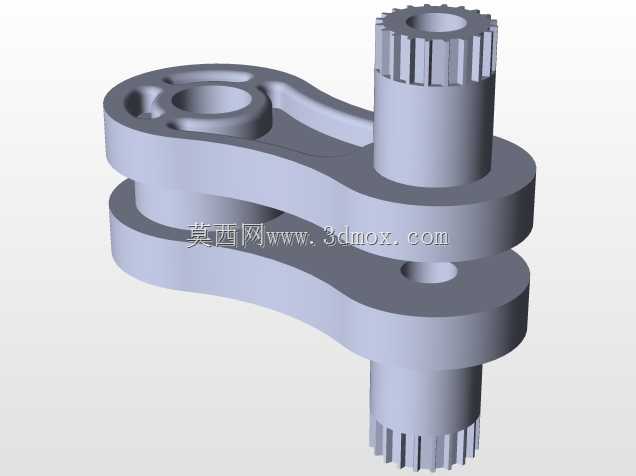

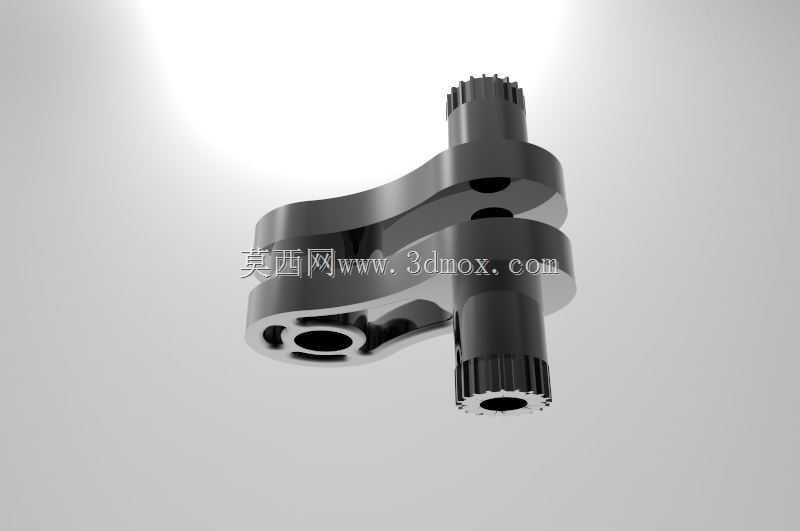

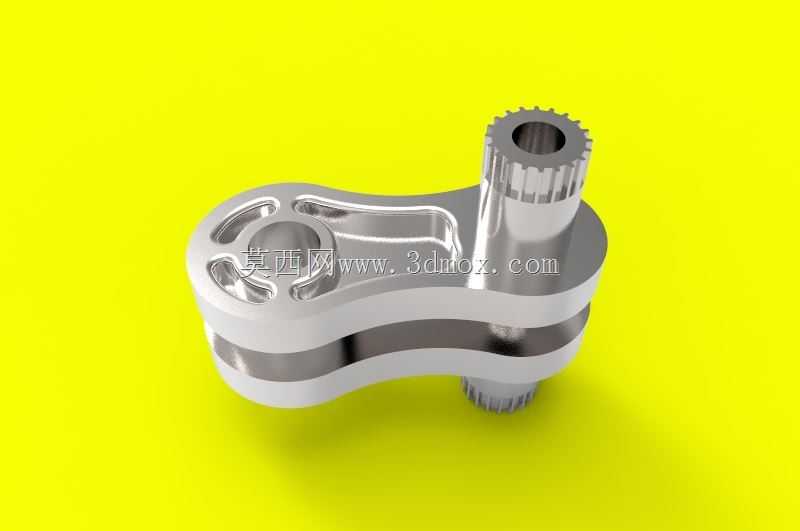

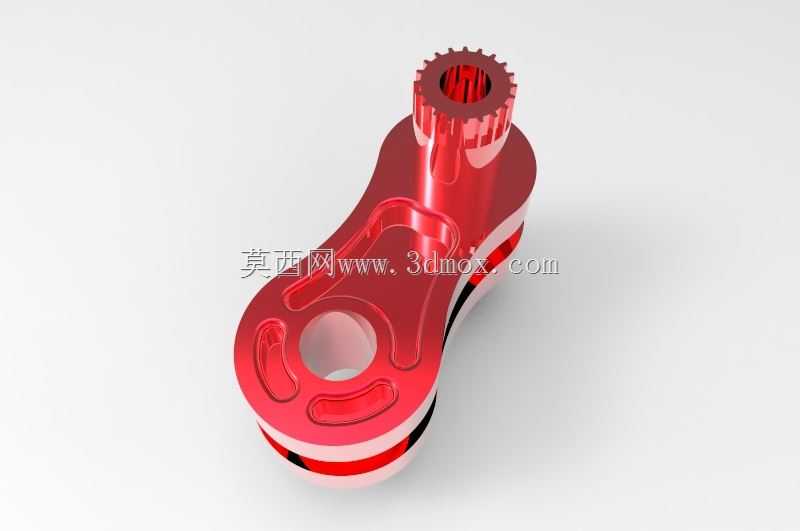

  这款曲轴采用双曲拐对称布局,两端集成外花键连接结构,主要适配小排量单缸或对置双缸动力单元的动力转换需求,常见于通用小型汽油机、微型空压机、便携式高压水泵这类需要将旋转运动转化为往复直线运动,或是反向将往复做功转化为旋转输出的设备中。从实际装机场景来看,这类曲轴的安装边界需要严格匹配箱体的轴承位跨度,两端花键分别连接动力输入端与负载输出端,曲拐位置的连杆轴颈需要和连杆大头轴瓦的配合间隙控制在0.02-0.05mm区间,才能保证长期高速运转下不会出现烧瓦、异响的问题。设计阶段首先要确定曲拐的偏心距,这个参数直接决定了配套活塞的行程长短,偏心距越大,活塞往复行程越长,对应的动力输出扭矩特性越偏向低转速大扭矩,

  反之则更适配高转速轻负载的工况。这款曲轴的曲拐部分采用一体式锻造结构,没有采用分体拼接的设计,避免了连接位置在交变载荷下出现应力断裂的风险,曲拐与主轴颈的过渡位置做了大圆角沉切处理,能够有效分散曲轴运转时承受的交变弯曲应力,减少应力集中导致的轴颈疲劳裂纹问题。两端的花键采用渐开线齿形,相比矩形花键,渐开线花键的齿根强度更高,对中性更好,在频繁正反转、冲击载荷的工况下不会出现松旷、滚齿的问题,花键的末端做了倒角引导,方便装配时快速对准连接套的内花键,不会出现卡滞、刮伤齿面的情况。从安装尺寸的匹配逻辑来看,主轴颈的直径需要和箱体上的滚动轴承内圈过盈配合,过盈量控制在0.01-0.03mm,过盈量太大会导致轴承内圈涨大,

  运转时轴承游隙过小出现过热抱死,过盈量太小则会出现轴颈与轴承内圈相对滑动,磨损轴颈表面。连杆轴颈的表面粗糙度要求达到Ra0.8以下,表面做高频淬火处理,硬度达到HRC55-60,保证长期和轴瓦摩擦时不会出现过度磨损,曲拐的平衡块部分和曲拐为一体结构,设计时已经做了动平衡校正,剩余不平衡量控制在允许范围内,避免高速运转时出现整机振动过大的问题。实际应用中,这类曲轴如果配套小型内燃机使用,曲拐内部还会设计斜向油道,将主轴颈处的压力机油引导到连杆轴颈位置,给连杆轴瓦提供持续润滑,油道的开口位置做了沉孔处理,避免油道口的锐边刮伤轴瓦表面的合金层。如果配套往复式空压机使用,因为负载相对稳定,冲击载荷更小,油道设计可以适当简化,

  但依然要保证轴颈表面的润滑充分。建模过程中需要特别注意各轴颈的同轴度公差,两端主轴颈的同轴度要控制在0.01mm以内,连杆轴颈与主轴颈的平行度公差不能超过0.015mm/100mm,否则会导致连杆运转时出现偏磨,活塞在缸筒内出现偏缸,轻则导致设备功率下降、油耗升高,重则会出现拉缸、连杆断裂的严重故障。花键部分的建模需要严格遵循渐开线齿形的参数标准,齿厚偏差按照外花键的h6公差控制,保证和内花键配合时间隙合理,既不会出现卡滞,也不会因为间隙过大产生传动冲击。整体结构没有多余的冗余设计,所有的结构特征都服务于动力传递、载荷分散、装配便利这几个核心需求,平衡块的外形轮廓做了圆弧过渡,避免运转时搅动机油产生过多的泡沫,影响润滑系统的供油稳定性。
