双孔铰接连接支座结构设计方案

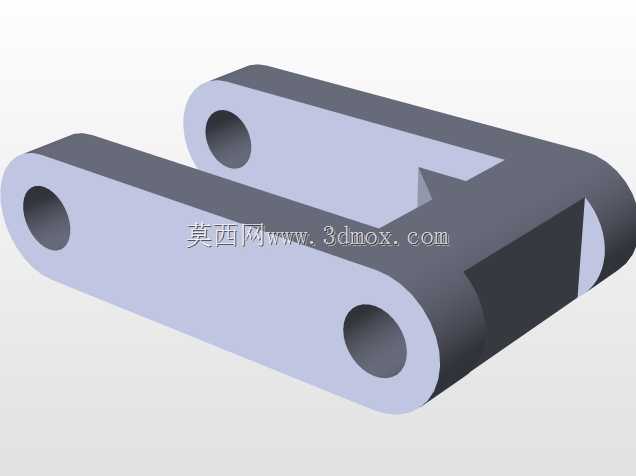

　　在各类连杆传动、铰接支撑的机械结构场景中，这类双孔铰接连接支座是应用频次极高的受力构件，常见于轻工自动化输送线的连杆摆臂机构、小型工程机械的辅助支撑铰接位、农用机具的杆件连接节点，以及工装夹具的可调支撑连接部位，核心作用是实现两个运动杆件之间的铰接传动，同时承担杆件间的拉压载荷与交变弯曲应力，保证机构运动过程中铰接点的转动自由度与结构刚度匹配。从结构功能特性来看，该构件采用对称式双长臂开孔设计，两个同轴铰接孔分别位于长臂的外端，中间通过U型开槽的基体实现结构连接，这种布局可以让两个铰接点之间保持固定的中心距，在机构运动过程中传递稳定的力矩，避免铰接点偏移导致的运动卡滞。U型开槽的设计并非单纯的减重考量，

　　实际应用中这个槽位可以为配套的铰接杆件提供摆动避让空间，当与之连接的杆件绕铰接孔转动时，不会与支座本体发生运动干涉，同时槽体的侧壁可以对铰接销轴起到轴向限位的辅助作用，减少销轴窜动的风险。设计这类构件时，首先要根据机构的运动行程确定两个铰接孔的中心距，中心距的公差需要控制在IT7级以内，避免因孔距偏差导致装配后机构运动出现死点或者额外的附加载荷。铰接孔的内径需要与配套的销轴采用间隙配合，间隙量控制在0.02mm到0.05mm之间，既要保证销轴转动顺畅，又要避免间隙过大导致的铰接点晃动，长期运行下产生冲击磨损。构件的壁厚设计需要结合实际承载工况计算，长臂部分的截面厚度要满足弯曲强度要求，孔位周边需要做局部加厚处理，

　　因为铰接孔位置是应力集中区域，受交变载荷作用时容易出现孔边开裂的问题，加厚过渡区要采用圆角过渡，圆角半径不小于壁厚的1/5，降低应力集中系数。从安装边界来看，该构件属于中间传动连接件，没有额外的安装固定基面，完全依靠两个铰接孔内的销轴实现与相邻杆件的连接，装配时需要保证两个铰接孔的轴线平行度误差不超过0.03mm/100mm，否则会导致销轴装配后出现别劲现象，加速销轴与孔壁的磨损。构件的整体外形轮廓要控制在相邻杆件运动的包络空间以内，长臂的外端要做倒角处理，避免装配过程中锐边划伤操作人员或者损坏相邻杆件的表面防护层。在实际工况应用中，这类支座如果用于低速重载的传动场景，铰接孔内可以加装铜套或者自润滑轴承，提升铰接点的耐磨性能，

　　减少日常维护的频次；如果用于轻载高速的自动化机构中，可以直接在基体上加工铰接孔，孔壁做淬火处理提升表面硬度，降低加工成本。设计过程中还要考虑构件的受力方向，正常工作状态下载荷沿两个铰接孔的连线方向传递时，长臂部分主要承受拉压应力，U型基体部分承受剪切与弯曲复合应力，因此基体的连接拐角处要避免出现直角结构，全部采用圆弧过渡，防止长期交变载荷下出现疲劳断裂。另外，构件的表面处理需要根据使用环境选择，常规车间环境下做发黑处理即可满足防锈要求，如果用于户外或者潮湿工况，需要做镀锌或者喷塑处理，提升耐腐蚀性能。建模过程中要重点校验两个铰接孔的同轴度、长臂的对称度，以及U型槽的宽度尺寸，槽宽需要比配套铰接杆件的厚度大0.1mm到0.2mm，保证杆件摆动时不会与槽壁发生摩擦，同时也不会因为间隙过大产生横向窜动。这类构件看似结构简单，实则是连杆机构中保证运动精度与结构可靠性的关键零件，很多设备运行中出现的铰接点异响、运动卡顿问题，往往都是因为这类连接支座的尺寸公差控制不到位、结构强度余量不足导致的，设计时需要结合实际工况的载荷谱做强度校核，不能仅凭经验估算壁厚与孔位参数。
