工程机械挖掘作业用耐磨铲斗结构

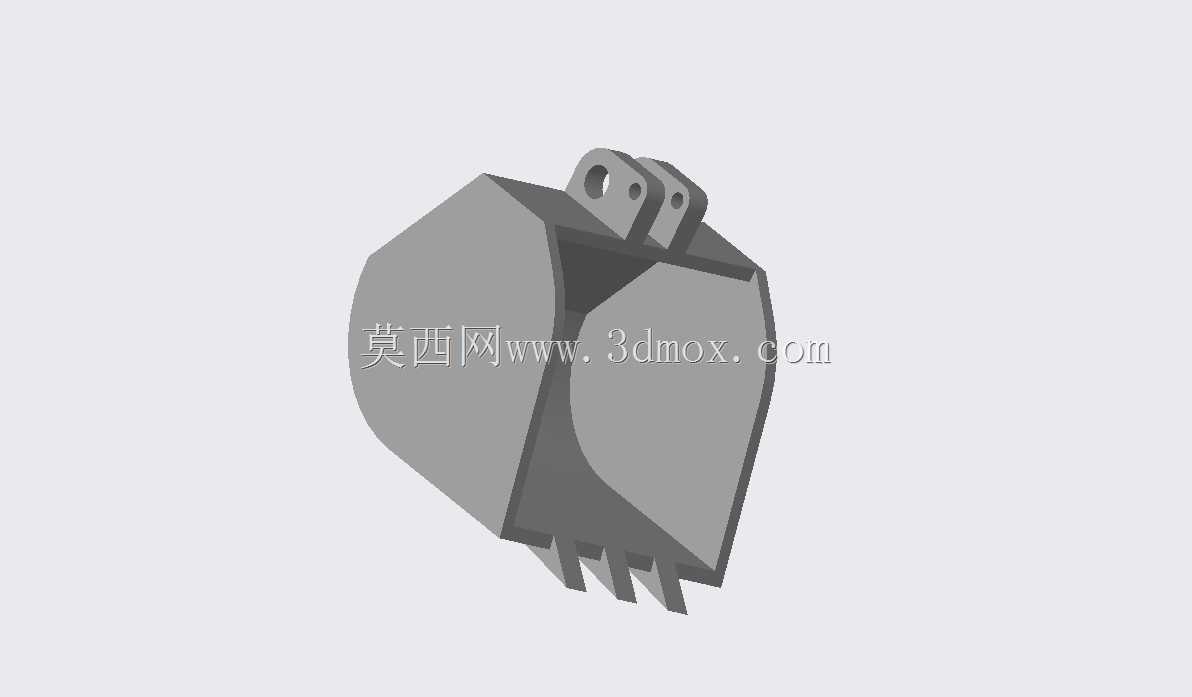

　　在土方开挖、矿山剥离、建筑拆除、林场物料归集这类高频重载作业场景里，铲斗作为挖掘机直接接触作业介质的核心属具，其结构合理性直接决定整机作业效率与易损件更换周期。很多刚入行的结构设计人员做铲斗建模时，容易只关注外观曲面的流畅度，忽略实际作业中的受力传递路径，往往会出现斗耳板开裂、斗齿座焊缝撕裂、侧刃板过早磨穿的问题，这个三维结构在建模阶段就把这些现场反馈的痛点做了针对性的结构优化。

　　从安装边界来看，该铲斗的斗耳组采用双板平行对称布局，销轴孔的同轴度公差控制在0.1mm以内，适配市面上主流吨位挖掘机的斗杆连杆安装尺寸，安装时不需要额外加工转接衬板，直接通过标准销轴就能完成与斗杆、摇杆的铰接，铰接处的间隙预留量充分考虑了作业过程中销轴与衬套的磨损余量，不会因为长期磨损出现旷量过大导致的作业抖动问题。斗耳板与斗背板的连接位置采用了圆弧过渡的加强筋结构，而非直角焊接，避免了应力集中在焊缝位置，在挖掘硬土、风化岩这类高阻力介质时，挖掘力能顺着加强筋均匀分散到整个斗背板，不会出现局部应力过载导致的板材变形。

　　从功能特性来看，斗体的弧形曲面采用了变曲率设计，靠近斗口位置的曲率更大，方便插入物料堆时减少切入阻力，靠近斗底位置的曲率放缓，能在同等斗容下提升物料的充盈率，同时卸料时物料能顺着曲面快速滑出，不会出现湿黏土、矿渣这类黏性物料粘斗的问题。斗口位置的斗齿座采用嵌入式焊接结构，斗齿更换时只需要敲下固定销就能完成替换，不需要现场打磨焊缝，能大幅缩短野外作业时的易损件更换时长；侧刃板比斗体侧面突出15mm，作业时能避免斗体侧板直接与岩壁、硬土摩擦，相当于给斗体侧面加了一层耐磨防护层，侧刃板磨损后也可以单独切割更换，不需要整体更换斗体，能降低后期维护成本。

　　设计思路上，整个斗体的板材厚度做了差异化匹配，斗背板、斗耳板这类承受主要挖掘力的位置采用加厚耐磨钢板，斗侧板上部不直接接触摩擦的位置适当降低板材厚度，在保证整体结构强度满足重载作业要求的前提下，尽可能控制铲斗自身重量，避免因为属具过重导致挖掘机的有效挖掘力被额外消耗，毕竟同等整机功率下，属具自重越轻，能传递到斗齿的实际挖掘力就越大，作业油耗也能相应降低。斗体尾部的排水槽预留了合理的倾斜角度，水下作业或者挖掘含水物料时，斗内的积水能快速排出，不会因为积水增加额外的提升负载。

　　很多现场作业的机手反馈，部分铲斗在做回转卸料动作时，斗内的细碎物料容易从斗体与斗杆的连接缝隙洒落，这个结构在斗耳组下方加了一块挡料板，刚好能挡住铰接位置的缝隙，回转过程中不会出现物料沿路洒落的问题，尤其在城区场地作业时，能减少后续路面清理的工作量。另外斗齿的切削角度做了反复优化，切入物料时的角度刚好能让斗齿以最小阻力楔入物料堆，不需要机手额外做撬动动作就能装满斗，能降低操作强度，也能减少液压系统的冲击负载，延长整机液压元件的使用寿命。

　　从实际作业适配性来看，这个结构既可以用于普通土方作业的轻载工况，更换加厚斗齿之后也能适配矿山剥离、碎石装卸的重载工况，不需要对斗体主体结构做改动，只需要更换对应工况的斗齿和侧刃板就能切换作业场景，通用性较强。建模过程中所有的焊接坡口位置都做了明确的结构示意，生产加工时不需要二次核对焊接尺寸，能直接下料组对，减少加工过程中的尺寸误差。
