挖掘机液压双瓣抓斗工作装置结构设计

　　该结构属于挖掘机配套的液压双瓣抓斗属具，主要适配于中小型履带式挖掘机的前端工作装置，替代常规挖斗完成散料抓取、装卸作业，在港口散货转运、建筑工地废料清理、矿山松散矿物归集、市政管沟开挖回填后的物料转运场景中应用广泛，相比常规挖斗，其对散状、块状物料的聚拢抓取效率提升40%以上，尤其适合抓取煤炭、砂石、破碎建筑垃圾、工业废渣这类流动性较强的散料，无需额外人工辅助即可完成满斗装载。

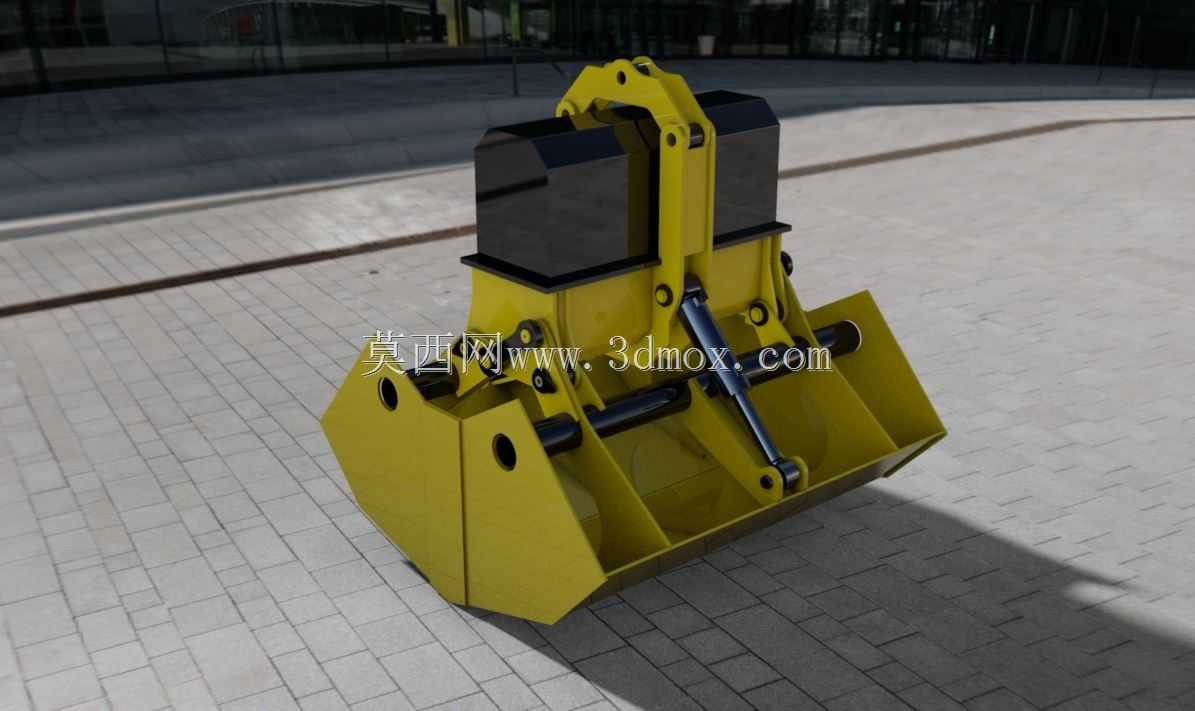

　　从结构设计逻辑来看，整个抓斗采用对称式双瓣结构布局，上部通过铰接耳板与挖掘机斗杆、连杆的连接销孔匹配，安装边界完全符合对应吨位挖掘机的前端属具接口标准，无需改装斗杆端的销轴尺寸即可完成快换对接，整体宽度控制在1200mm-1500mm区间，闭合状态下斗容约0.4-0.6立方米，适配6-10吨级挖掘机的液压系统流量参数，不会出现因流量不匹配导致的开合动作迟缓或压力过载问题。抓斗的开合动作由中部内置的液压油缸驱动，油缸两端分别铰接在上部安装架与斗瓣内侧的支撑耳座上，油缸伸缩行程与斗瓣开合角度做了匹配校核，完全伸出时两瓣斗体完全闭合，刃口贴合间隙控制在2mm以内，避免抓取细颗粒物料时出现撒漏；油缸完全收回时斗瓣张开角度达到65度，可覆盖更大的物料抓取范围，减少对位调整的操作频次。

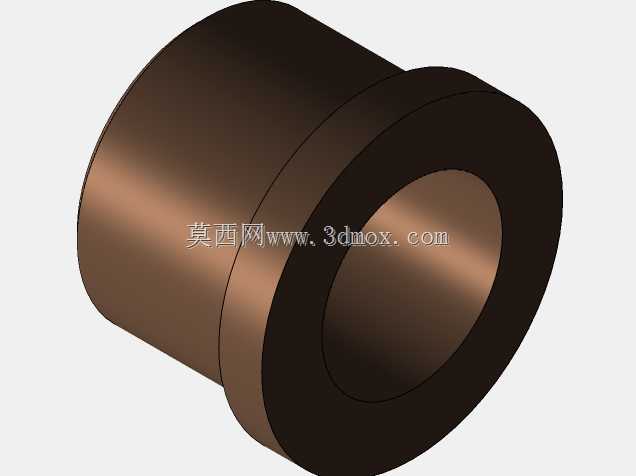

　　斗瓣部分采用高强度耐磨钢板焊接成型，刃口部位做了加厚堆焊处理，接触物料的内侧壁设置了纵向加强筋，既降低了斗体整体自重，又能保证抓取大块硬质物料时的结构刚度，不会出现斗瓣变形、焊缝开裂的问题。上部安装架两侧设置了限位挡块，当斗瓣闭合到极限位置时，挡块与斗瓣上的支撑面贴合，抵消物料挤压带来的侧向载荷，避免液压油缸长期承受径向力导致密封件过早损坏。铰接部位的销轴都设计了黄油注油通道，日常维护时可直接在外部注油嘴加注润滑脂，无需拆解结构即可完成销轴衬套的润滑保养，降低现场维护的工作量。

　　在实际作业过程中，该抓斗的受力路径经过了多工况校核：当抓取满斗物料起升时，载荷通过斗瓣外侧的铰接点传递到上部安装架，再通过顶部的铰接耳传递到挖掘机斗杆，液压油缸仅在开合动作时承受载荷，起升载荷不经过油缸传递，从结构根源上避免了油缸过载损坏的风险。斗瓣的曲面造型做了物料流动优化，内壁曲面顺滑无直角凸起，抓取粘性物料时不会出现物料粘附在斗内壁的情况，卸料时斗瓣张开后物料可完全滑落，无残留积料。两侧斗瓣的铰接点同轴度公差控制在0.1mm以内，开合动作无卡滞，长期使用后也不会出现两侧斗瓣错位、刃口贴合不严的问题。

　　相比传统的机械式抓斗，该液压驱动的结构不需要额外加装卷扬钢丝绳，直接利用挖掘机自身的液压系统提供动力，管路连接采用标准快插接头，现场安装仅需15分钟即可完成油路对接，操作逻辑与挖掘机原有操作手柄匹配，操作人员无需额外培训即可上手作业。针对不同的作业场景，斗瓣刃口可根据需求更换为齿状刃口，用于抓取大块岩石、废钢等硬质物料，平滑刃口版本则适合抓取细砂、煤粉这类细颗粒物料，结构的通用化程度较高，可通过更换局部配件适配不同的作业需求。
