蜗轮蜗杆减速箱体传动结构三维设计

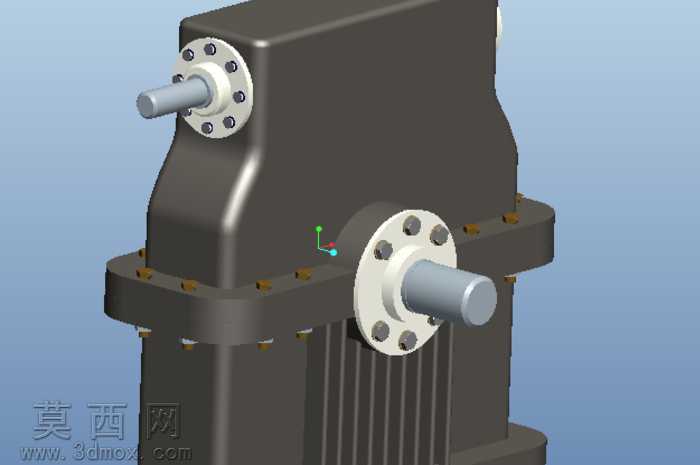

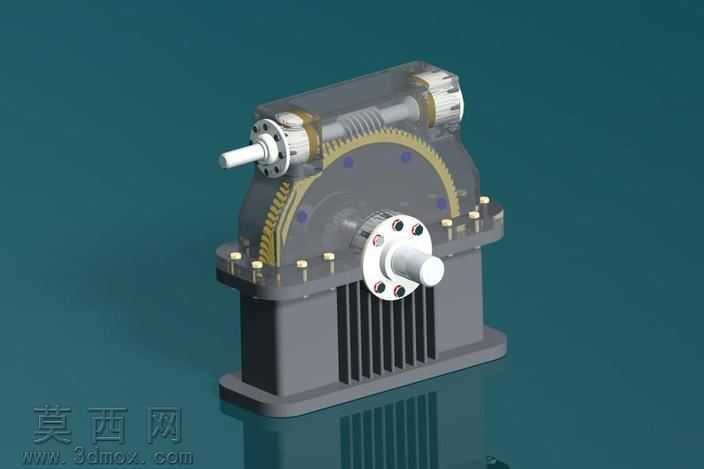

本作品为蜗轮蜗杆配套减速传动箱体的三维建模设计，建模过程严格遵循机械设计规范，先通过草图绘制确定箱体的整体轮廓与各轴系安装位的基准坐标，依次完成箱体主体、轴承安装法兰、输入输出轴伸位、箱体连接螺栓孔、加强筋结构的特征建模，每一处尺寸都匹配蜗轮蜗杆传动的中心距要求、轴承装配公差标准，确保各部件装配后无干涉。建模阶段对箱体的壁厚做了合理规划，既保证箱体承载传动载荷时的结构强度，又避免不必要的材料浪费，箱体外侧的竖向散热筋结构同步完成建模，可在设备运行时增大散热面积，提升长时间工作的稳定性。材质渲染阶段，为箱体主体赋予深灰色铸铁材质，还原铸造箱体的哑光金属质感，表面添加细微的铸造纹理提升真实感；轴承安装法兰部分赋予浅灰白色金属漆面材质，与箱体主体形成视觉区分，清晰展现装配分界；输入输出轴赋予银灰色调质钢材质，还原传动轴的金属光泽与机加工表面质感；连接螺栓赋予发黑处理的金属材质，还原紧固件的真实外观。结构设计上，采用上下剖分式箱体结构，结合面布置均匀的螺栓连接位，保证箱体装配后的密封性能与连接刚度，输入轴与输出轴呈垂直交错布置，完全匹配蜗轮蜗杆传动的空间交错轴传动特性，轴承安装位设计有法兰盘结构，通过周向布置的螺栓实现轴承端盖的固定，可对轴承进行轴向定位，同时方便后期的维护拆装。设计过程中充分考虑传动部件的润滑需求，箱体下部预留有足够的储油空间，可容纳润滑油对蜗轮蜗杆啮合副、轴承进行飞溅润滑，轴伸位置预留密封件安装槽，可安装油封避免润滑油渗漏。渲染阶段采用柔和的工业场景光源，从多个角度打光凸显箱体的结构轮廓与各部件的装配关系，背景选用简洁的浅蓝色调，突出机械结构本身的工业美感，整体模型结构完整，细节丰富，可用于机械原理教学、减速设备产品展示、装配工艺模拟等场景。
