异型管材自行车车架三维结构设计

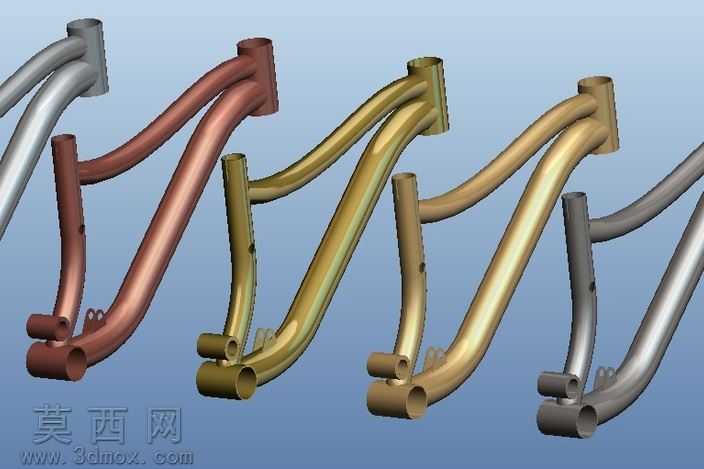

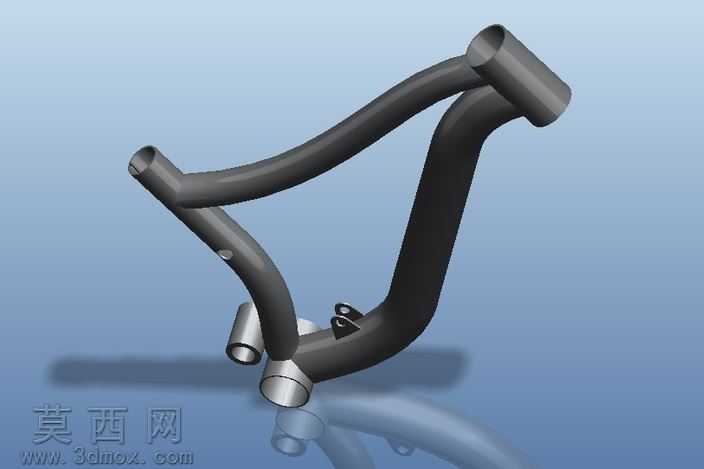

本自行车车架采用三维参数化建模方式完成整体结构搭建，建模过程中首先依据自行车人体工程学尺寸标准确定头管、上管、下管、座管、五通位置的核心基准坐标，通过多段连续扫掠命令生成异型弯曲管材的主体轮廓，针对不同管材衔接的交汇区域，采用曲面合并、实体修剪的方式处理相贯线结构，保证各管材衔接处过渡顺滑无几何畸变，还原真实金属管材焊接前的拼接形态。模型对车架上的附属安装结构做了精细化还原：头管位置预留标准碗组安装的同轴圆柱面，保证与前叉舵管的装配公差匹配；下管与上管交汇的头管区域做了局部加厚处理，对应实际骑行中头管部位的受力需求；五通位置保留了中轴安装的同轴基准孔，两侧预留曲柄组件的安装定位面；后叉末端的尾钩位置做了独立的凸台结构建模，还原后轮轴的安装卡槽与变速组件的固定点位；座管位置保留了标准口径的插接圆柱面，匹配常规座杆的装配尺寸。材质渲染阶段，主体管材采用哑光磨砂金属材质，调整金属粗糙度参数模拟铝合金管材的阳极氧化表面质感，管材端部的金属衬套部位采用高反光抛光金属材质，通过不同材质的粗糙度对比区分车架主体与嵌装配件，渲染过程中添加柔和的环境漫反射光，突出异型管材的曲面流畅度与弯曲弧度，通过地面软阴影强化车架的立体结构感。设计过程中重点考量了异型管材的力学传递路径，将上管设置为流畅的大弧度弯曲形态，下管采用加粗的变径弯曲结构，在保证车架整体轻量化的前提下提升管材的抗扭与抗弯性能，各管材的弯曲半径均参考实际管材弯折工艺的加工极限设置，避免出现过小弯折半径导致的加工工艺不可实现问题，所有安装点位的位置尺寸均兼容市售标准自行车配件的装配规格，可直接用于自行车结构设计验证、配件装配干涉检查以及骑行受力仿真分析的基础数字模型。
