板料冲裁加工用立式冲压工装结构

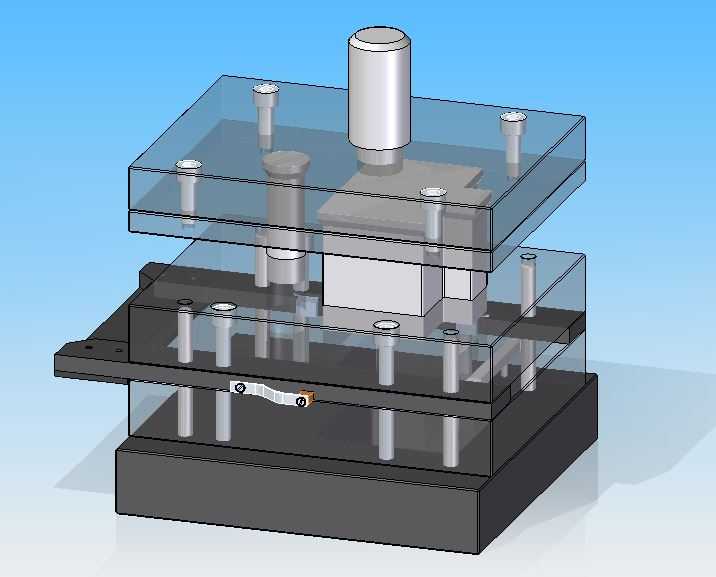

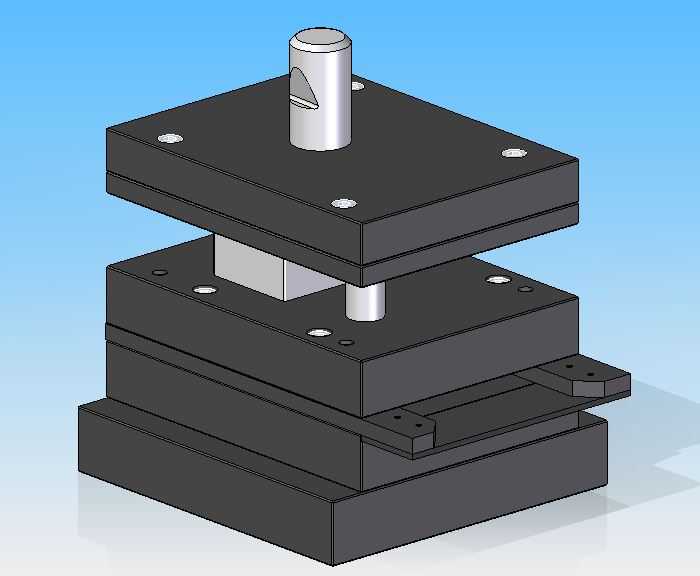

这套冲裁工装主要面向五金薄板加工场景，适配小吨位普通压力机的安装接口，日常多用于电子五金小零件、家电金属结构片、小型汽车冲压配件的落料、冲孔工序，在批量五金加工车间、模具试制工位都能见到这类结构的应用。从结构设计逻辑来看，整套工装采用标准模架的三板式布局，上下模座通过独立导柱导套实现合模导向，导柱配合间隙控制在0.02mm以内，能有效抵消冲裁过程中的侧向力，避免凸凹模啃模失效。上模部分的模柄采用标准圆柱直柄结构，可直接卡入压力机滑块的模柄孔内，无需额外定制连接法兰，安装时只需锁紧滑块侧顶丝即可完成固定，适配市面多数开式可倾压力机的装模尺寸。凸模采用快换式固定结构，通过上模垫板的螺钉锁紧，当冲裁不同孔型或刃口磨损后，无需拆解整套上模即可单独更换凸模，大幅缩短产线换型、维护的停机时间。下模部分设置了独立的凹模固定板，凹模刃口采用直壁带漏料斜度的设计，冲裁完成的废料可直接通过下模座的漏料孔落入压力机工作台的排料通道，无需额外人工清理废料。下模座两侧延伸出带安装槽的压边结构，可通过T型螺栓直接固定在压力机工作台上，安装槽的间距适配常规16吨到63吨压力机的T型槽布局，无需额外加工转接板。整套工装的闭合高度控制在标准压力机装模高度区间内，开模行程预留了足够的取件空间，配合手动送料或简易送料架即可实现连续小批量生产。设计时特意将卸料板设置为弹性卸料结构，内置矩形弹簧提供卸料力，冲裁完成后卸料板可将箍在凸模上的板料及时推离，避免板料随凸模上行带料，保障连续冲压的稳定性。导柱的布置采用非对称偏移布局，可防止上下模装反，避免新手安装时出现合模错位的问题。所有模板的边缘都做了倒角处理，避免安装调试时划伤操作人员，外露的紧固件全部采用内六角圆柱头螺钉，螺钉头沉入模板表面以下，不会出现突出结构干涉送料或磕碰的问题。
