剪式螺旋顶升起重支撑装置三维设计

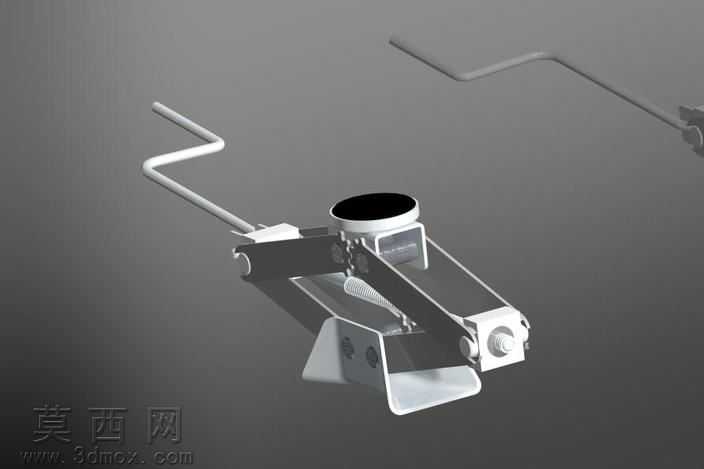

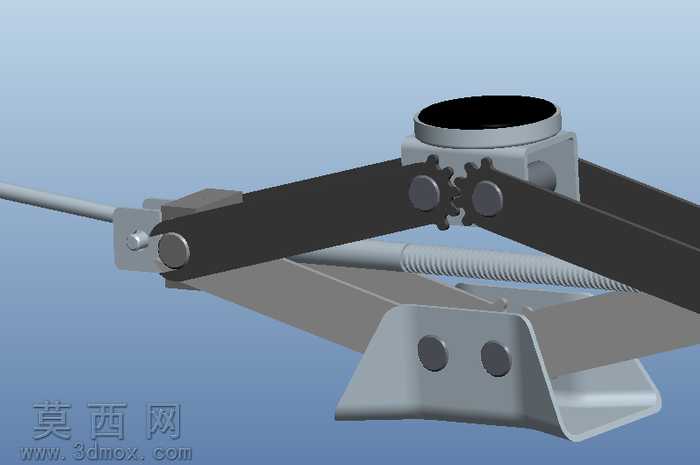

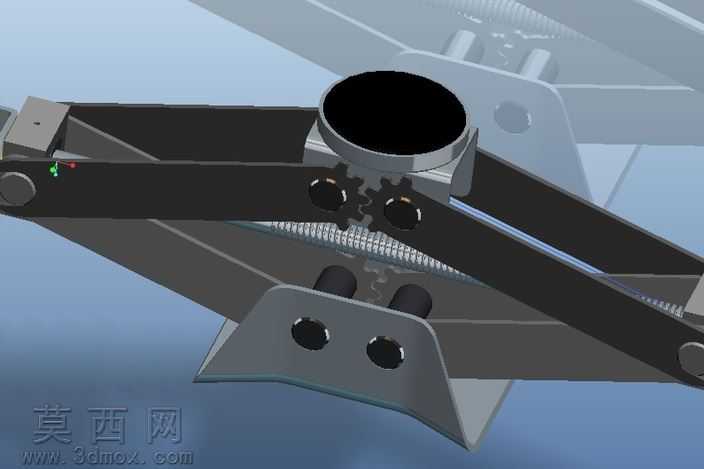

本作品为剪式螺旋顶升支撑装置的三维建模设计，整体采用Pro/Engineer Wildfire平台完成全参数化建模与装配校验，建模过程严格遵循机械设计的公差配合规范，对每一个零部件的尺寸、装配间隙都做了精准设定，确保虚拟装配后无干涉问题，可直接用于后续的工程图导出与实物加工参考。从结构设计来看，该装置核心采用对称剪式连杆增力结构，两组交叉臂通过中部的啮合齿轮实现同步开合，保证顶升过程中上下支撑面始终保持水平，避免顶升过程中出现偏载倾覆的风险；驱动部分采用梯形螺旋传动副，转动横向布置的丝杆即可带动剪臂收拢或张开，实现顶部支撑座的垂直升降，梯形丝杆具备良好的自锁性能，顶升到位后无需额外锁止结构即可稳定承载，大幅提升使用安全性。材质与渲染表现上，模型对不同功能部件做了差异化的材质赋予：底部支撑底座采用高强度铸钢材质，渲染时做了哑光磨砂的金属质感处理，体现其承重部件的厚重可靠属性；剪式连杆臂采用调质合金钢材质，表面做了发黑防锈处理的视觉效果，还原工业起重部件的常规表面处理工艺；传动丝杆做了光亮镀锌的金属质感，突出其传动部件的加工精度；顶部支撑座设置了圆形安装位，可适配不同规格的支撑顶头，满足不同场景的顶升支撑需求。设计思路上，该装置聚焦小吨位重物顶升、设备安装调平的使用场景，相比液压顶升结构，纯机械螺旋传动的结构不存在漏油失压的风险，维护成本更低，适合在汽修、小型设备安装、家装施工等场景使用；建模过程中对连杆铰接点、齿轮啮合位置、丝杆螺母配合位置都做了运动仿真校验，验证了整个升降行程内的运动流畅性，不存在卡滞、死点问题，同时对底座的支撑脚做了加宽外翻设计，增大与支撑面的接触面积，降低单位面积压强，避免在软质地面使用时出现下陷问题。整体模型结构完整，细节还原度高，所有铰接孔、销轴、齿轮齿形、丝杆螺纹都做了精确建模，并非简化的示意模型，可用于机械原理教学、同类产品改型设计的参考模板。
