CSWA考核用铰接连杆装配结构

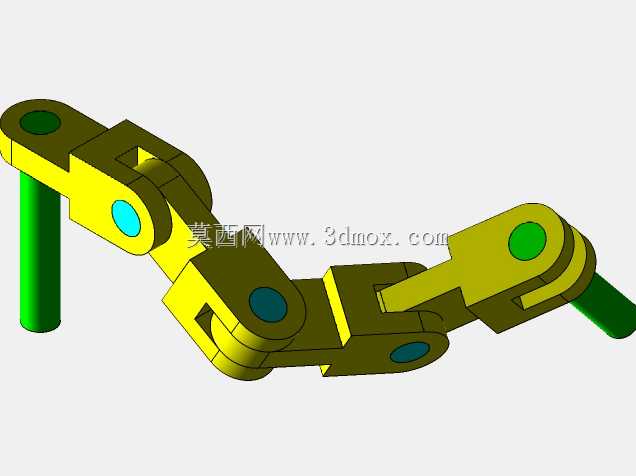

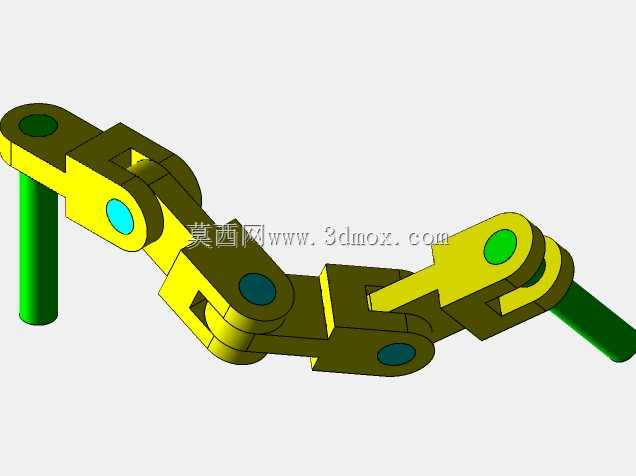

　　这套铰接连杆装配结构，核心面向机械设计能力考核场景下的装配实操训练，也可直接作为小型多关节传动机构的基础构型参考，适配轻载工况下的角度传递、位姿调整需求，常见于教学实训台的机构演示模块、小型自动化设备的末端姿态调整单元，以及工装夹具的联动压紧结构中。从实际使用场景来看，这类多段铰接连杆不需要承受大载荷冲击，更多是完成预设轨迹的摆动传递，两端的圆柱安装柱作为固定基准，中间多段连杆通过铰接销轴串联，每段连杆的铰接孔位都经过同轴度校验，保证转动过程中无卡滞、无旷量，相邻连杆的转动角度范围通过接触面的限位凸台做了约束，避免运动过程中出现过死点或者构件干涉的问题。设计过程中，首先确定两端固定安装柱的中心距作为整体边界约束，

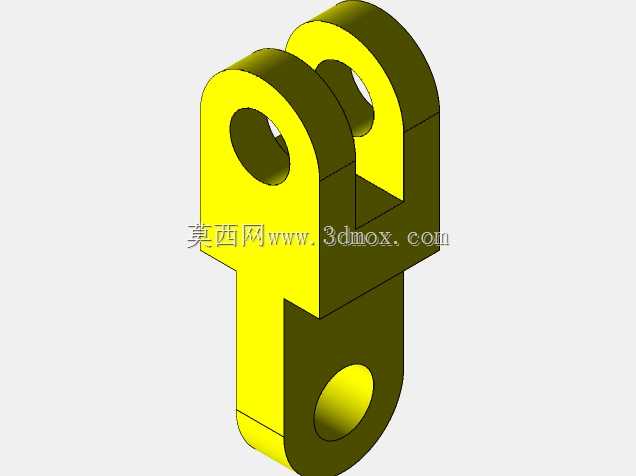

　　再反向推导每一段连杆的长度、铰接孔位置，每段连杆的主体采用等厚板材切割成型，铰接位置的凸台结构一方面是为了增加销轴配合段的长度，提升铰接转动的稳定性，另一方面也作为相邻连杆转动时的机械限位，不需要额外加装限位块就能限制单段连杆的最大摆角。从安装边界来看，两端的绿色圆柱安装柱为固定基准，直径统一，安装时直接插入对应基座的安装孔即可完成定位，不需要额外做复杂的适配调整，整体机构展开后的最大摆动范围覆盖半圆周区间，收拢状态下的横向占用尺寸远小于展开尺寸，适合安装空间紧凑、需要完成小范围角度传递的工位。每段连杆上的铰接孔都做了同轴度公差约束，装配时销轴与孔采用间隙配合，保证转动顺滑的同时控制径向窜动量，

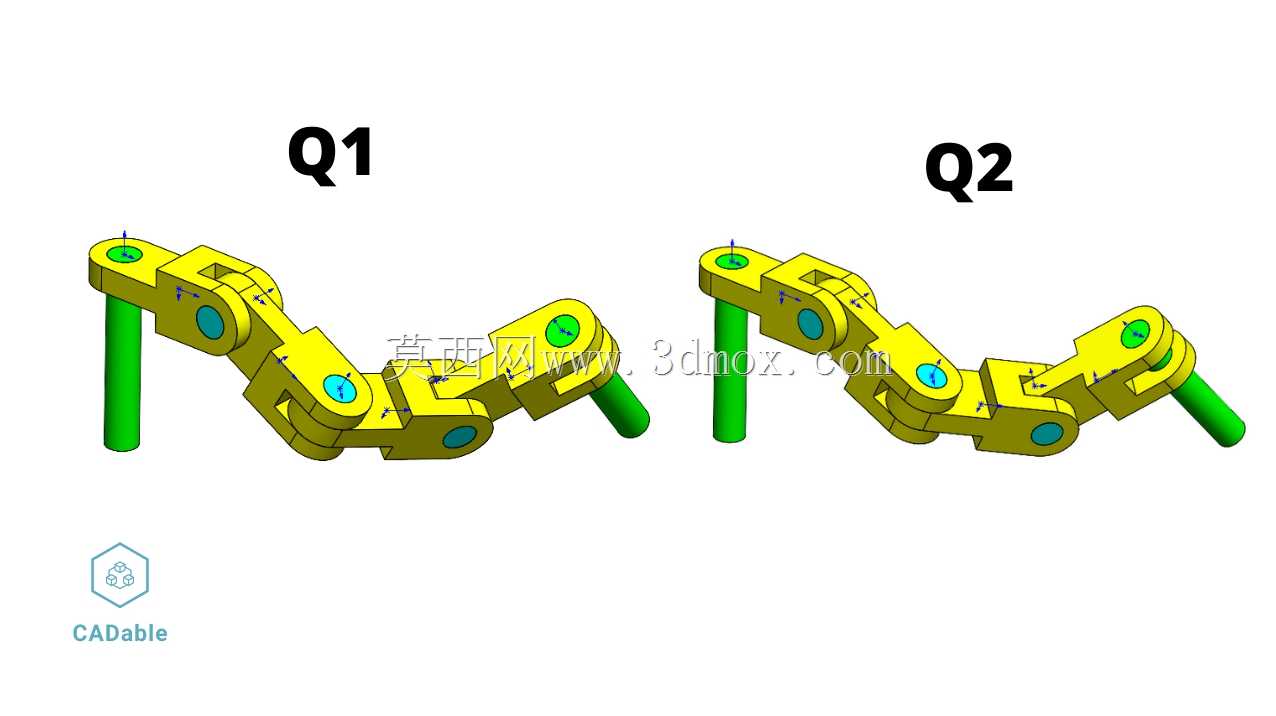

　　连杆主体的减重槽设计在不降低结构强度的前提下，减少了整体构件的重量，降低运动过程中的惯性冲击，让机构摆动过程更平稳。这套结构的装配逻辑完全遵循实际机械装配的工艺顺序，从基准构件开始逐段串联，每装完一段铰接副都需要验证转动灵活性，再进行下一段构件的装配，装配完成后整体机构可以顺畅完成Q1、Q2两个位姿的切换，过程中无构件干涉、无转动卡滞，完全符合铰接连杆机构的实际使用要求。对于三维建模从业者来说，这套结构可以很好地练习自顶向下的装配设计思路，通过整体运动轨迹反推单个零件的尺寸参数，同时练习铰接配合的约束方法，理解装配过程中基准选择、公差配合对最终机构运动效果的影响；对于设备选型人员来说，这类连杆构型可以直接复用在轻载联动机构中，

　　只需要根据实际安装空间调整单段连杆的长度、铰接孔位置，就能快速适配不同的工位需求，不需要从零开始做机构构型设计。在实际工装应用中，这类多连杆结构常被用来做联动压紧，一端连接驱动气缸，通过多段连杆的力传递，在末端输出压紧力，因为多铰接点的存在，可以通过调整连杆长度比例来调整最终的输出力臂，适配不同厚度工件的压紧需求；在教学实训场景中，这套结构可以直观演示平面连杆机构的运动原理，让学习者理解铰接点位置、连杆长度对最终运动轨迹的影响，相比纯理论讲解更具实操性。结构上所有的铰接销轴都采用统一直径规格，减少了装配时的零件种类，降低加工和装配的复杂度，连杆上的标识点对应装配时的对齐基准，方便装配过程中快速定位，避免出现构件装反的问题，整体结构没有复杂的曲面特征，所有零件都可以采用常规的铣削、钻削工艺完成加工，加工成本低，装配难度小，适合批量制作教学实训用具或者小型设备的传动构件。
