江淮电动车圆柱型动力电池组结构设计

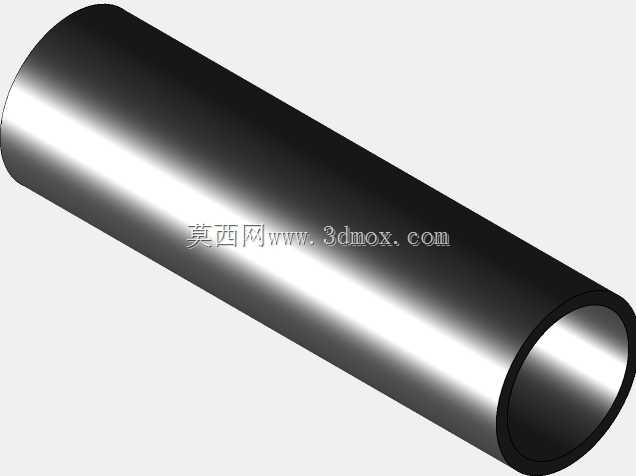

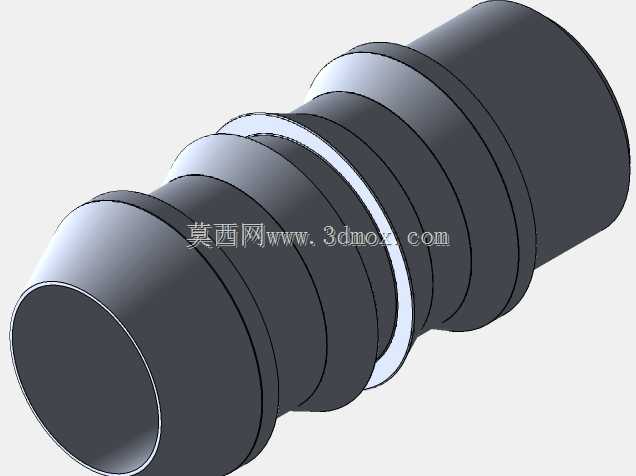

　　在纯电动乘用车的动力系统布局中，圆柱构型的动力电池组一直是兼顾空间利用率与散热效率的主流选型方向，这款适配江淮纯电车型的圆柱电池组，在结构设计阶段就充分考量了底盘布置的边界约束，没有采用常规的方壳电池模组堆叠思路，而是将圆柱电芯沿车身纵向同轴排布，整组外壳采用一体化拉延成型的金属壳体，壳体壁厚控制在1.2mm，既能够满足整车侧碰时的结构防护要求，又不会过多占用底盘垂向空间，避免影响车内乘员舱的离地净高。

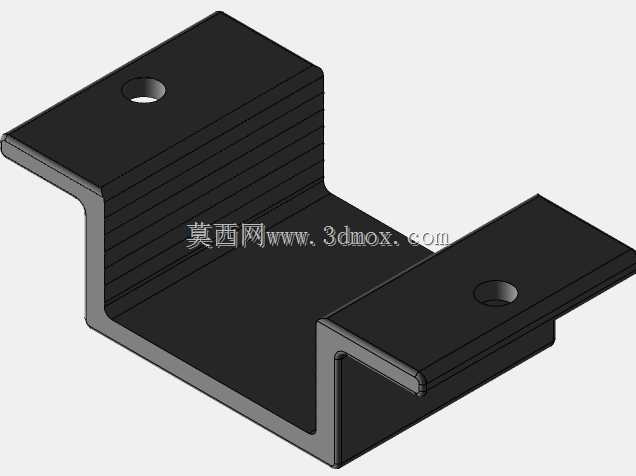

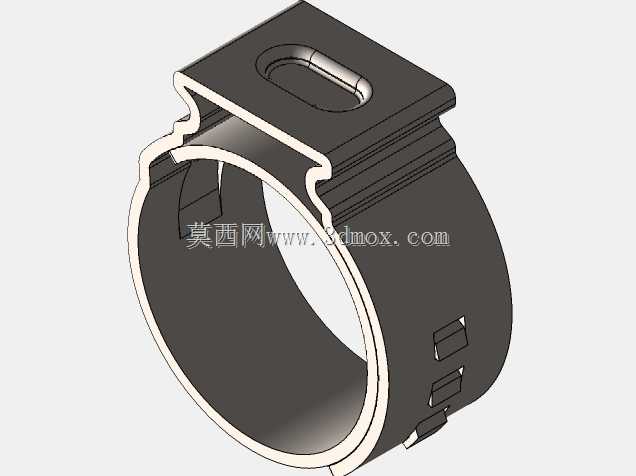

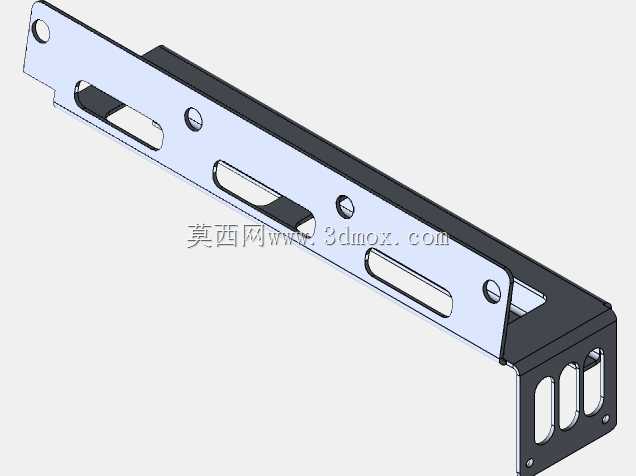

　　从实际装车场景来看，这款电池组的安装点位完全匹配江淮现有纯电平台的底盘纵梁预留孔位，不需要对原有车身结构做额外的打孔改制，整组的轴向长度控制在1280mm，壳体最大外径210mm，安装时通过两端的环形法兰与底盘纵梁上的抱箍支架固定，抱箍与壳体接触的位置预留了2mm厚的橡胶缓冲垫，能够过滤车辆行驶过程中来自路面的颠簸振动，避免电芯长期受交变应力影响出现极耳断裂的问题。在功能设计上，整组电池的电芯采用串联排布结构，壳体内部预留了贯穿式的冷却风道，风道沿电芯排布方向设置，能够在车辆运行时通过风冷系统带走电芯充放电过程中产生的热量，避免出现局部电芯过热导致的整组性能衰减。

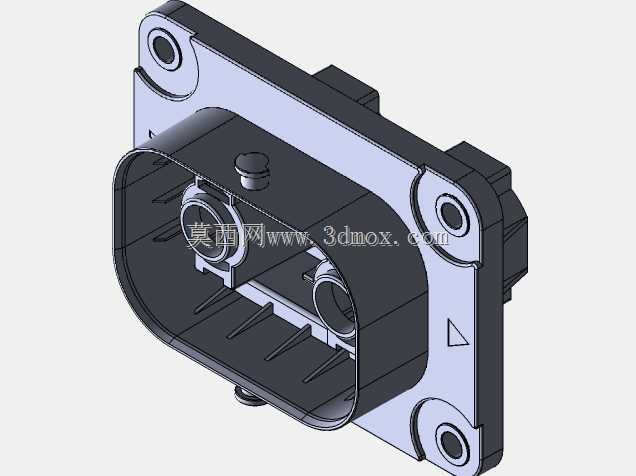

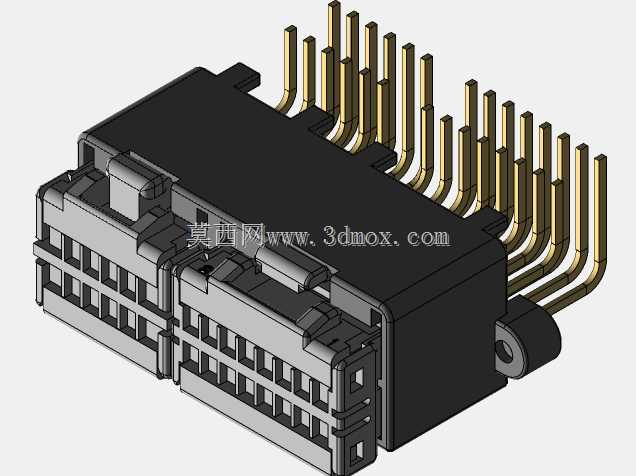

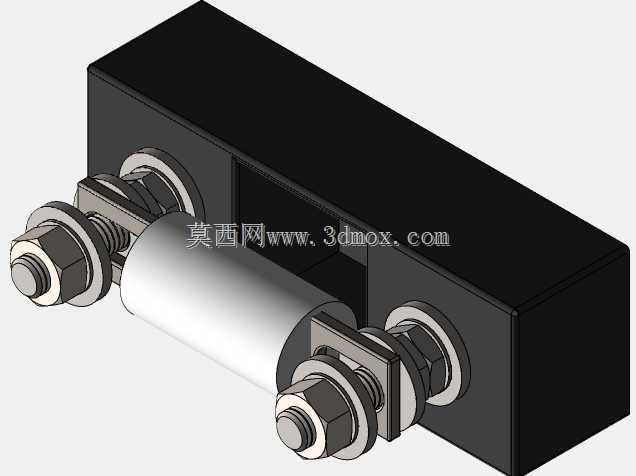

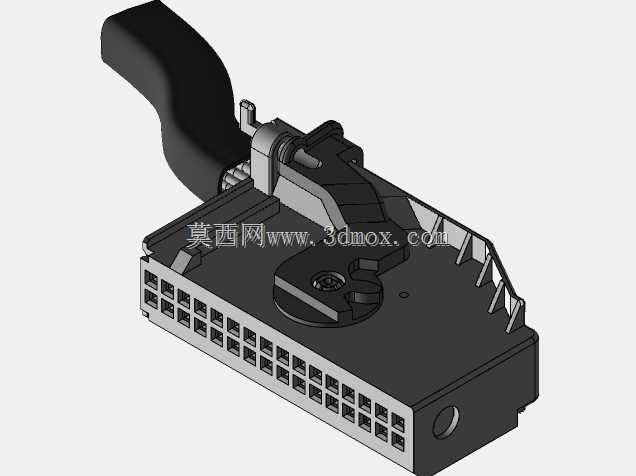

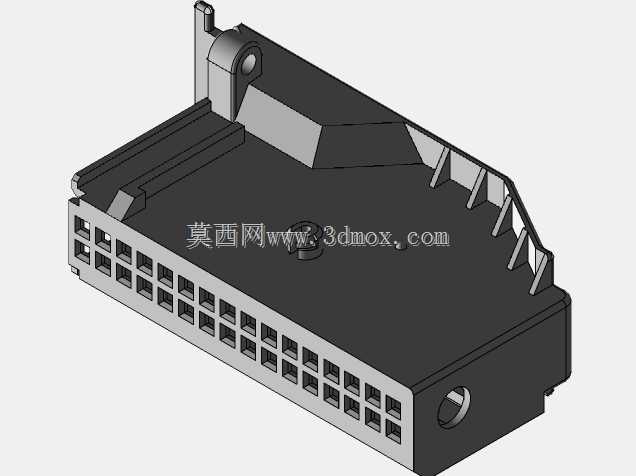

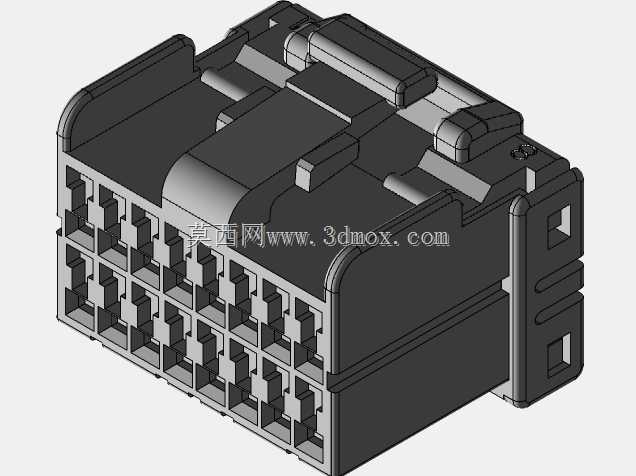

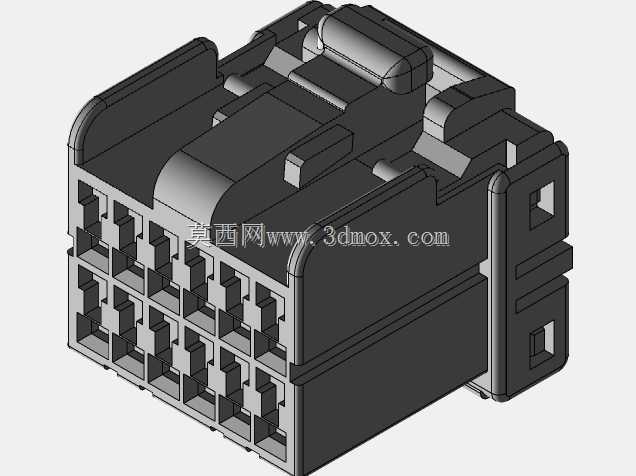

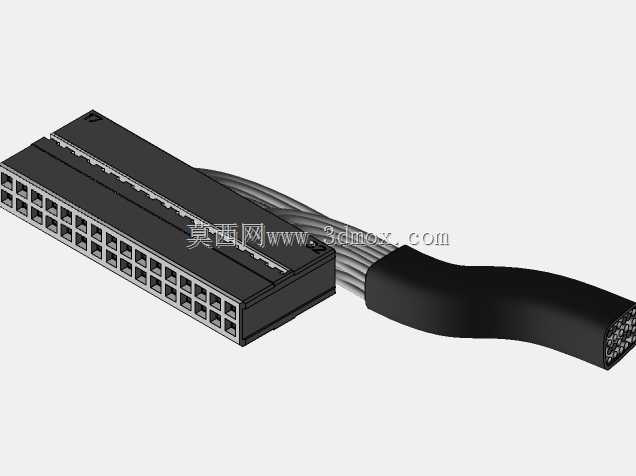

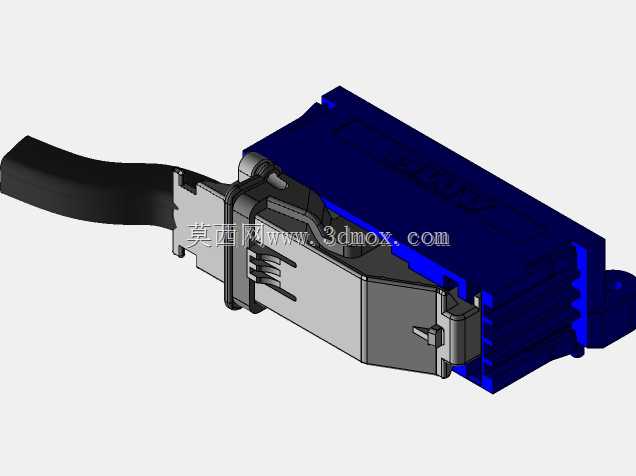

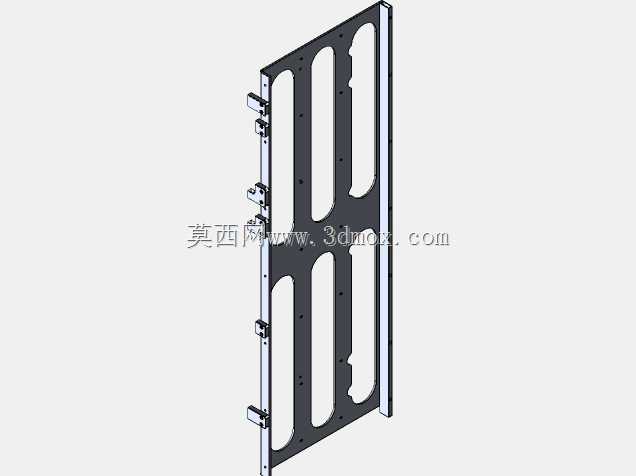

　　设计过程中没有采用复杂的模组拼接结构，而是将电芯直接固定在壳体内部的绝缘支架上，减少了模组外壳带来的额外重量，整组的能量密度相比同容量的方壳模组提升约8%。壳体两端的端盖采用激光焊接工艺与主体筒体连接，端盖上预留了高压接线柱与低压信号采集接口，接口位置做了IP67级的密封结构设计，能够满足雨天行车、高压洗车时的防水要求，避免水汽进入壳体内部引发绝缘故障。考虑到整车售后维护的便利性，端盖上的高压接口采用快插式结构，不需要拆解整组壳体就可以完成高压线束的插拔作业，低压信号接口集成了电芯电压采集、温度采集的全部针脚，能够实时将每一串电芯的运行状态传输给整车BMS系统，实现充放电过程的动态管控。

　　在结构强度校核阶段，针对整车常见的扭转、弯曲工况做了多轮仿真验证，壳体材料选用6061-T6铝合金，相比传统钢制壳体重量降低40%，同时能够满足10g加速度冲击下的结构完整性要求，不会出现壳体变形挤压电芯的情况。壳体表面做了硬质阳极氧化处理，能够抵御行车过程中路面碎石的冲击，同时避免底盘环境下的盐碱腐蚀，延长电池组的整车使用寿命。在电芯排布的间隙中，预留了温度传感器的安装点位，每间隔10节电芯布置一个温度采集点，能够精准捕捉整组电池的温度分布情况，当出现局部温度过高时，BMS系统会及时调整充放电功率，避免热失控风险。

　　不同于很多第三方改装电池组的粗放设计，这款电池组的出线方向完全贴合原车的线束走向，高压线束从端盖引出后直接沿底盘纵梁走线到前舱的电机控制器，不需要额外增加线束的固定卡扣，减少了整车装配的工序复杂度。壳体底部预留了3个排水孔，孔位采用单向阀结构，正常情况下处于密封状态，当壳体内部因为温差出现凝露时，凝露水可以通过单向阀排出，不会在壳体内部积存引发绝缘降低的问题。在安装边界的校核上，整组电池安装完成后，壳体最低点距离地面的高度为180mm，满足整车通过性要求，不会因为电池组的布置降低整车的最小离地间隙，适配城乡结合部、非铺装路面的通行场景。

　　从实际使用的角度出发，这款电池组的结构设计充分平衡了性能、成本与可靠性，没有盲目追求高能量密度而牺牲结构安全，所有的结构细节都围绕量产装车的实际需求展开，不管是生产阶段的装配效率，还是售后阶段的维护便利性，都做了针对性的优化，能够满足纯电动乘用车日常通勤、短途出行的动力供给需求，在-20℃到45℃的环境温度区间内都可以稳定工作，适配国内大部分地区的气候使用条件。
