汽车发动机气缸盖结构设计

　　在汽车动力总成的结构设计中，气缸盖是构成发动机燃烧室核心密闭空间的关键承载部件，其安装边界直接匹配发动机缸体的顶面结合面，通过周圈布置的螺栓孔实现与缸体的刚性连接，结合面的平面度公差直接决定了燃烧室的密封可靠性，一旦平面度超差会直接引发燃气泄漏、冷却液窜腔等严重故障。从实际应用场景来看，这类气缸盖多用于直列四缸乘用车汽油机，覆盖日常家用代步车辆的动力配置需求，安装时需要配合气缸垫完成密封，同时要预留出气门组件、喷油器、火花塞的装配空间，侧面的开孔分别对接冷却水道与润滑油道，实现发动机工作过程中的温度调控与运动部件润滑。

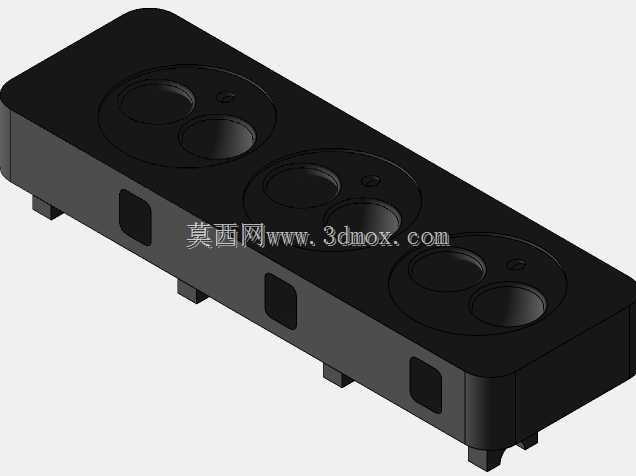

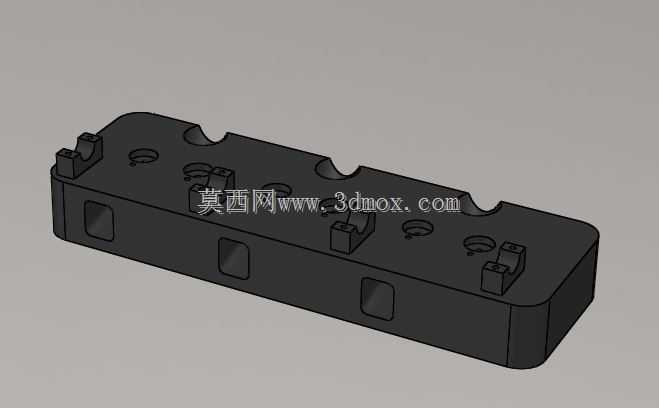

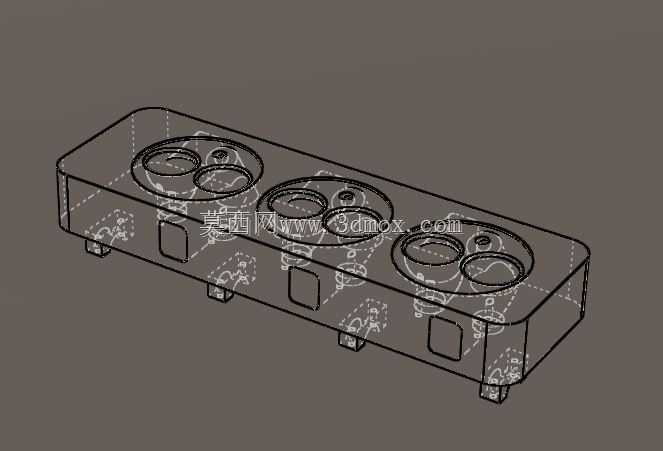

　　从功能特性层面分析，该气缸盖集成了进排气门安装座、凸轮轴支撑位、燃烧室顶面成型面三类核心功能区域，顶面的凸起支座为凸轮轴轴承盖提供安装定位，每个支座的定位销孔位置度公差控制在0.02mm以内，保证凸轮轴转动时的同轴度要求，避免出现卡滞、磨损异常的问题。表面分布的半圆形凹腔为气门弹簧的安装让位空间，凹腔的深度尺寸直接决定气门弹簧的压缩行程余量，设计时需要预留足够的安全距离，防止气门最大升程时弹簧与缸盖发生运动干涉。侧面的通孔结构分为两类，大直径通孔为冷却液循环通道，负责将燃烧室区域的热量通过冷却液循环带出，小直径的方形开孔为润滑油道的工艺孔，加工完成后通过堵头密封，保证润滑油道的压力稳定。

　　在设计思路的落地过程中，首先要确定的是缸盖的整体长宽尺寸，其长度方向完全匹配缸体的缸心距排布，四个缸对应的燃烧室凹坑间距严格对齐缸筒中心，保证活塞运行到上止点时，燃烧室的容积符合设计压缩比要求。宽度方向需要兼顾进排气道的布置空间，进气道的流线型曲面设计要保证进气充量的流通效率，减少进气阻力，排气道则要考虑耐高温性能，壁厚设计比进气道增加1.5mm，应对排气侧的高温工况。顶面的螺栓孔采用不等距排布，在缸间区域缩小螺栓间距，提升缸间位置的密封压力，防止相邻气缸之间出现燃气窜通的问题。

　　从安装适配的角度来看，缸盖的底面粗糙度要求达到Ra1.6，保证与气缸垫的贴合紧密性，所有安装孔的倒角尺寸统一为C1，既可以去除加工毛刺，也能在装配时起到导向作用，避免螺栓拧入时刮伤螺纹。侧面的传感器安装孔位置需要匹配整车线束的走向，预留足够的接插件插拔空间，避免总装时出现装配干涉。缸盖内部的冷却水道采用分层设计，靠近燃烧室的下层水道采用大截面流道，保证大流量冷却液快速带走热量，上层水道则缩小截面，提升流速，对凸轮轴支撑区域进行辅助冷却，避免凸轮轴工作温度过高导致润滑油粘度下降。

　　在结构强度校核层面，缸盖的壁厚设计采用渐变处理，燃烧室区域的壁厚达到6mm，承受燃气爆发压力的冲击，外围非承载区域的壁厚控制在3.5mm，在保证结构刚度的前提下尽可能降低整体重量，符合发动机轻量化的设计趋势。所有的加强筋都沿着螺栓连接的受力方向布置，将螺栓的预紧力均匀分散到整个缸盖平面，避免局部应力集中导致的缸盖变形。气门座圈的安装孔采用过盈配合设计，过盈量控制在0.05-0.08mm，保证发动机工作温度升高后，座圈不会因为热膨胀系数差异出现松动脱落的问题。

　　实际生产装配过程中，缸盖的螺栓拧紧需要采用转角法工艺，分三次拧紧到规定力矩后再旋转固定角度，保证缸盖平面的受力均匀，避免因为拧紧顺序错误导致的缸盖翘曲变形。日常维修场景中，缸盖的拆卸需要等待发动机完全冷却后进行，防止高温状态下拆卸导致缸盖平面变形，安装时必须更换全新的气缸垫，不允许重复使用旧垫，避免密封失效。对于三维建模从业者来说，这类缸盖模型的建模过程需要重点关注曲面与实体的衔接精度，尤其是进排气道的复杂曲面部分，要保证曲面的连续性，同时所有的安装孔位尺寸要与实际装配要求完全匹配，才能为后续的仿真分析、工艺编制提供准确的数模基础。
