壁挂式电气控制防护外壳结构设计

　　这类壁挂式电气外壳是工业现场低压电气回路集成的核心防护载体，常见于车间生产线旁侧墙面、楼宇配电竖井、户外设备配套站点、小型自动化设备侧边等场景，用来容纳断路器、继电器、接线端子排、小型PLC模块、开关电源这类低压电气元器件，避免元器件直接暴露在环境中积灰、受潮、受外力磕碰，同时也能防止无关人员误触带电部件引发安全事故。

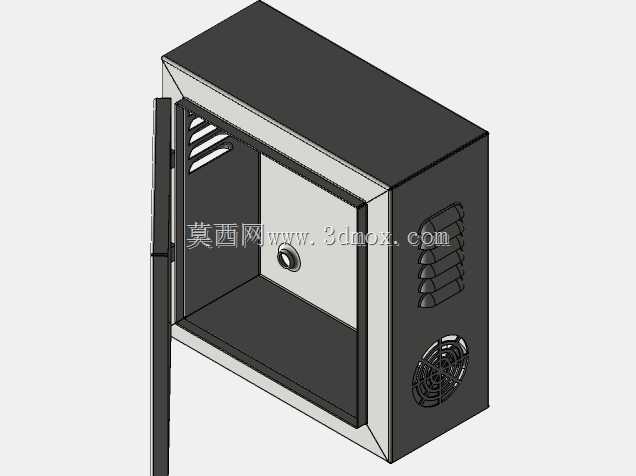

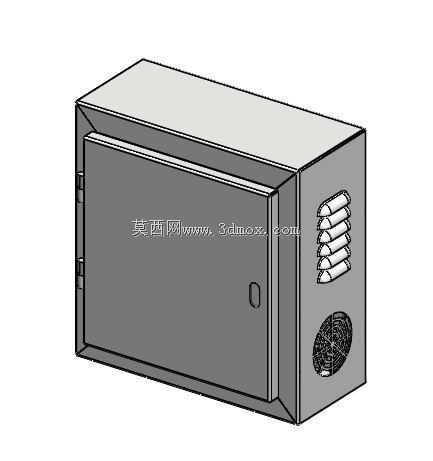

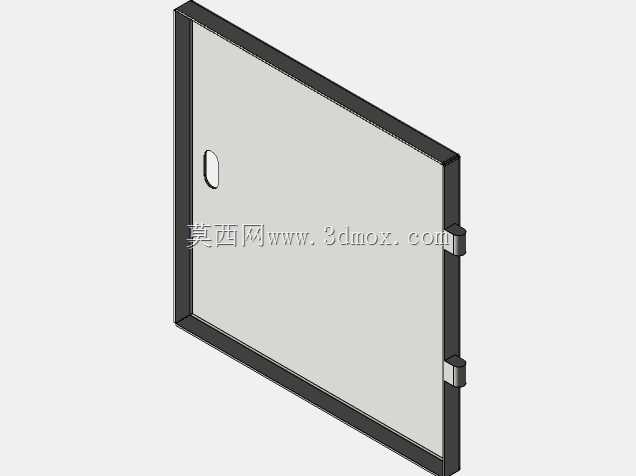

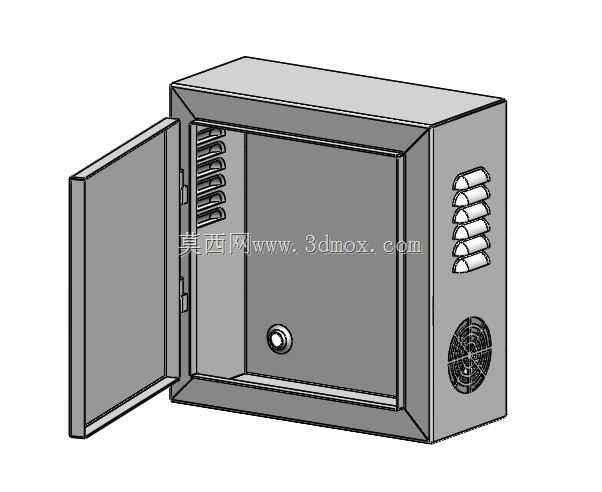

　　从实际使用需求出发，这款外壳采用单开门侧开结构，门体与箱体通过侧边的合页结构连接，开合角度可以满足日常元器件接线、检修、更换的操作需求，门体上配置的旋转式锁具可以在闭合后实现门体与箱体的可靠锁止，非运维人员无法随意开启，符合电气作业的安全管理要求。箱体侧面设计了多组冲压成型的通风百叶结构，百叶的朝向为向下倾斜，既可以保证箱体内部的空气流通，带走电气元器件工作时产生的热量，避免内部积热导致元器件寿命缩短、工作异常，又能防止外部的水滴、飞溅的杂物直接从通风口落入箱体内部，兼顾散热与防护的双重需求。箱体下部额外配置的轴流风扇安装位，是针对内部搭载发热功率较大的元器件场景设计的，当自然通风无法满足散热要求时，可以在该位置加装散热风扇，实现强制风冷，提升高负载工况下的运行稳定性。

　　在设计思路上，这款外壳优先考虑钣金加工的工艺可行性，所有折弯边都预留了合理的折弯半径，避免加工时出现板材开裂的问题，箱体的拼接边采用压边咬合加焊接的工艺，既可以保证箱体的整体结构强度，又能减少拼接缝隙，提升整体的防护等级。箱体背部预留了壁挂安装的固定孔位，孔位的间距按照常规墙面膨胀螺栓的安装尺寸设计，安装时可以先将固定件在墙面定位锁紧，再将箱体挂装固定，降低现场安装的操作难度。箱体内部的侧边预留了多组安装条的固定位，可以根据内部搭载元器件的尺寸灵活调整安装导轨的位置，适配不同规格的电气元件安装需求，不需要额外在箱体上打孔，提升了壳体的通用适配性。

　　考虑到现场安装的边界条件，这款外壳的整体厚度控制在合理范围内，挂装后不会过度突出墙面，避免影响车间通道的通行或者其他设备的操作，门体开启时的旋转半径也经过核算，不会和周边的管线、设备产生干涉。箱体的所有外露边缘都做了卷边或者去毛刺处理，避免运维人员操作时被锋利的钣金边缘划伤。门体与箱体的贴合面预留了密封胶条的安装槽，当应用在潮湿、多粉尘的场景时，可以加装密封胶条，进一步提升壳体的防护能力，满足不同工况的使用要求。在结构强度设计上，箱体的板材厚度选择兼顾了刚性与重量，既不会因为板材过薄导致壳体受力变形，影响门体的闭合精度，也不会因为板材过厚导致整体重量过大，增加墙面安装的承重负担。内部的安装底板采用镀锌钢板材质，既可以保证元器件安装的平整度，又具备一定的防锈能力，延长壳体的整体使用寿命。
