工业级电子服务器机架柜体结构设计

　　在数据中心、工业控制机房、弱电间这类场景里，服务器机架是承载IT硬件、配电单元、散热模块的核心载体，日常运维中设备的上架固定、线缆走线、通风散热都要依托机架的结构合理性来实现。这次设计的机架柜体采用分体式门体结构，主体框架采用冷轧钢板折弯拼接成型，兼顾结构刚性与自重控制，避免纯焊接框架带来的形变误差，也方便后期局部构件的更换维护。

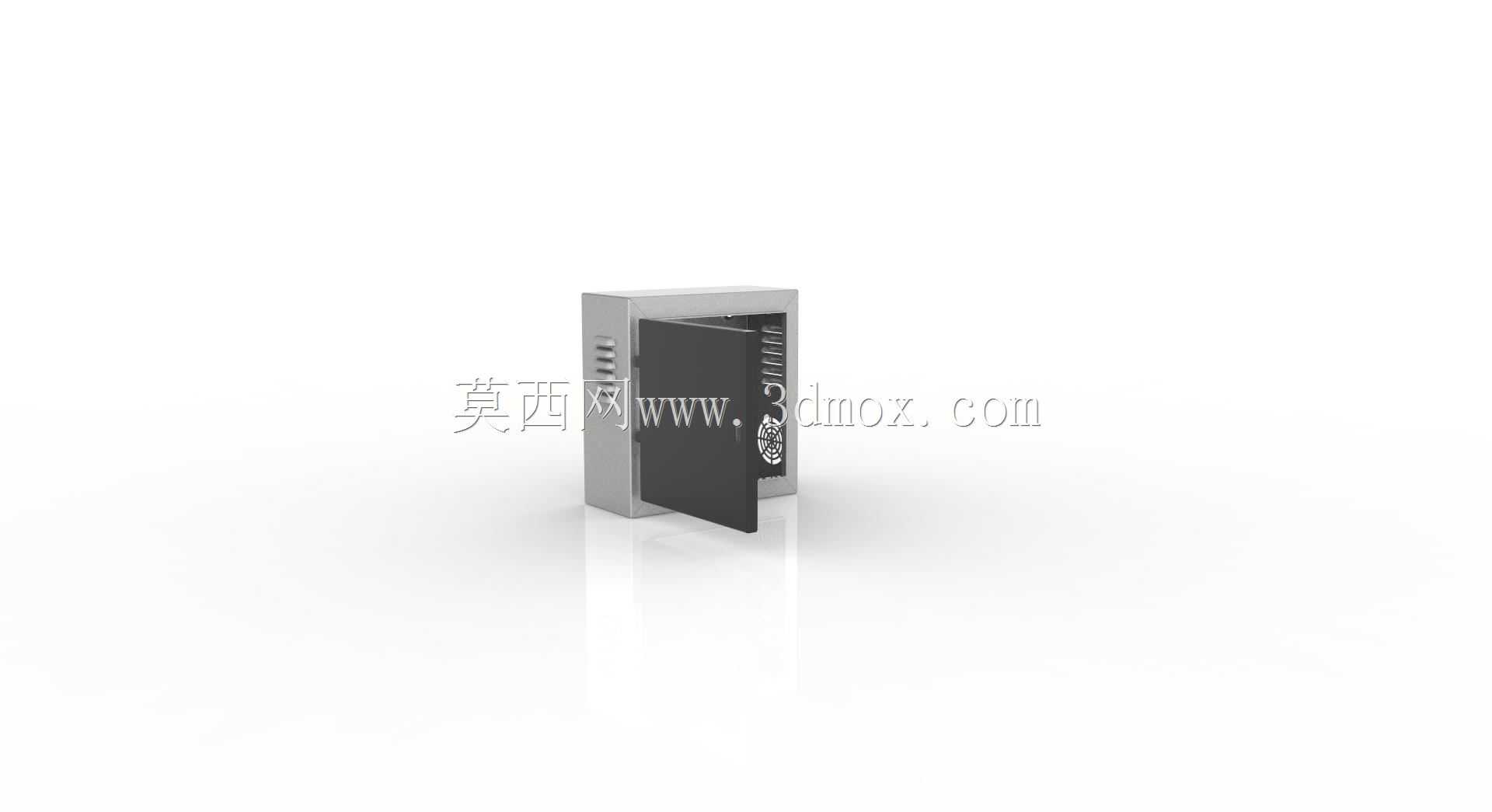

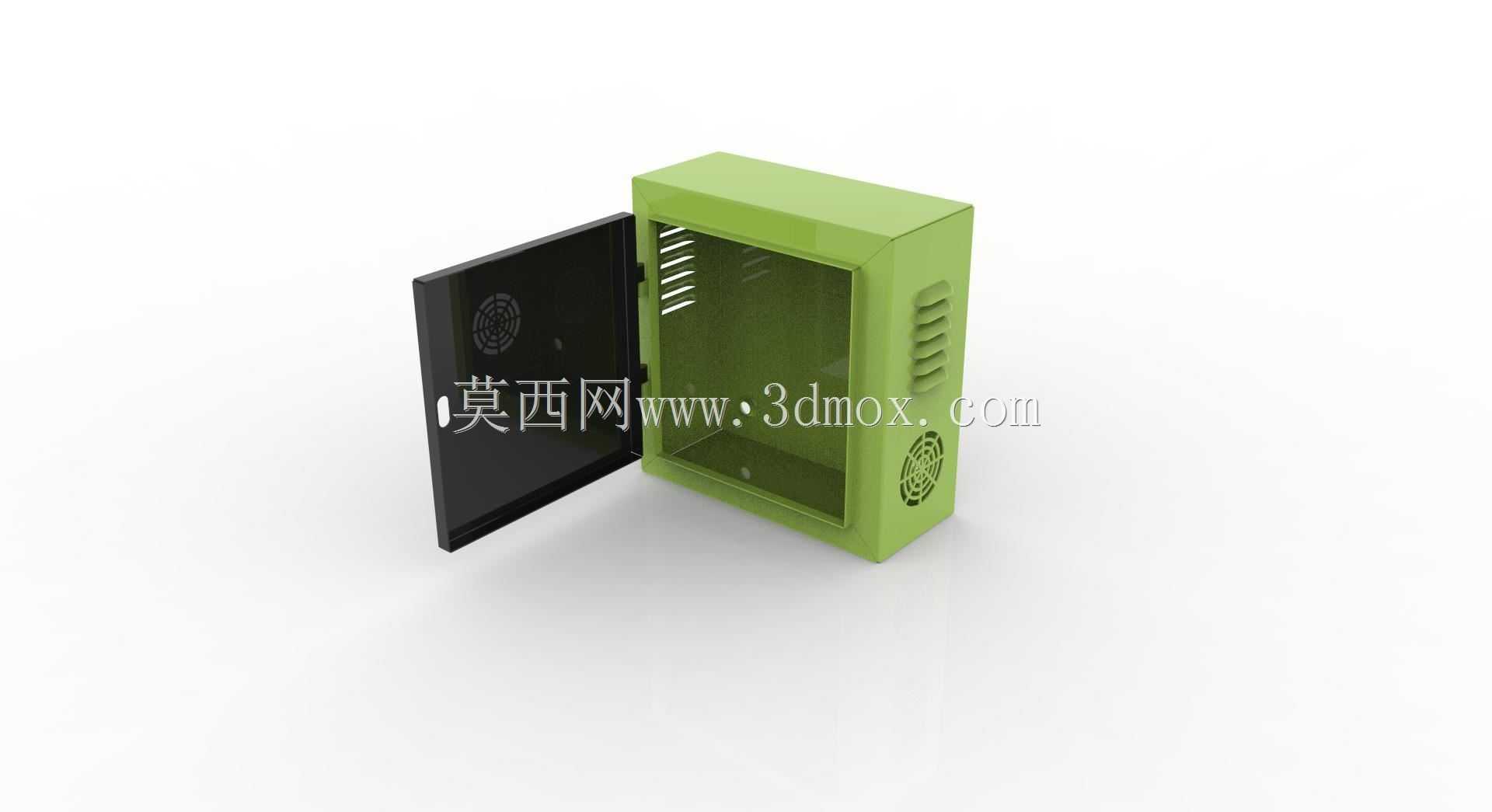

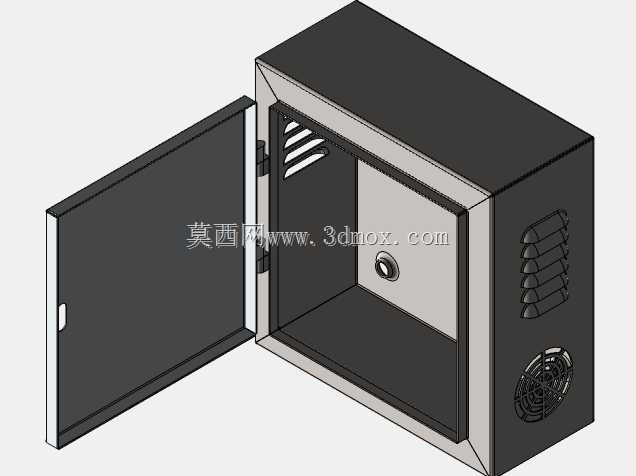

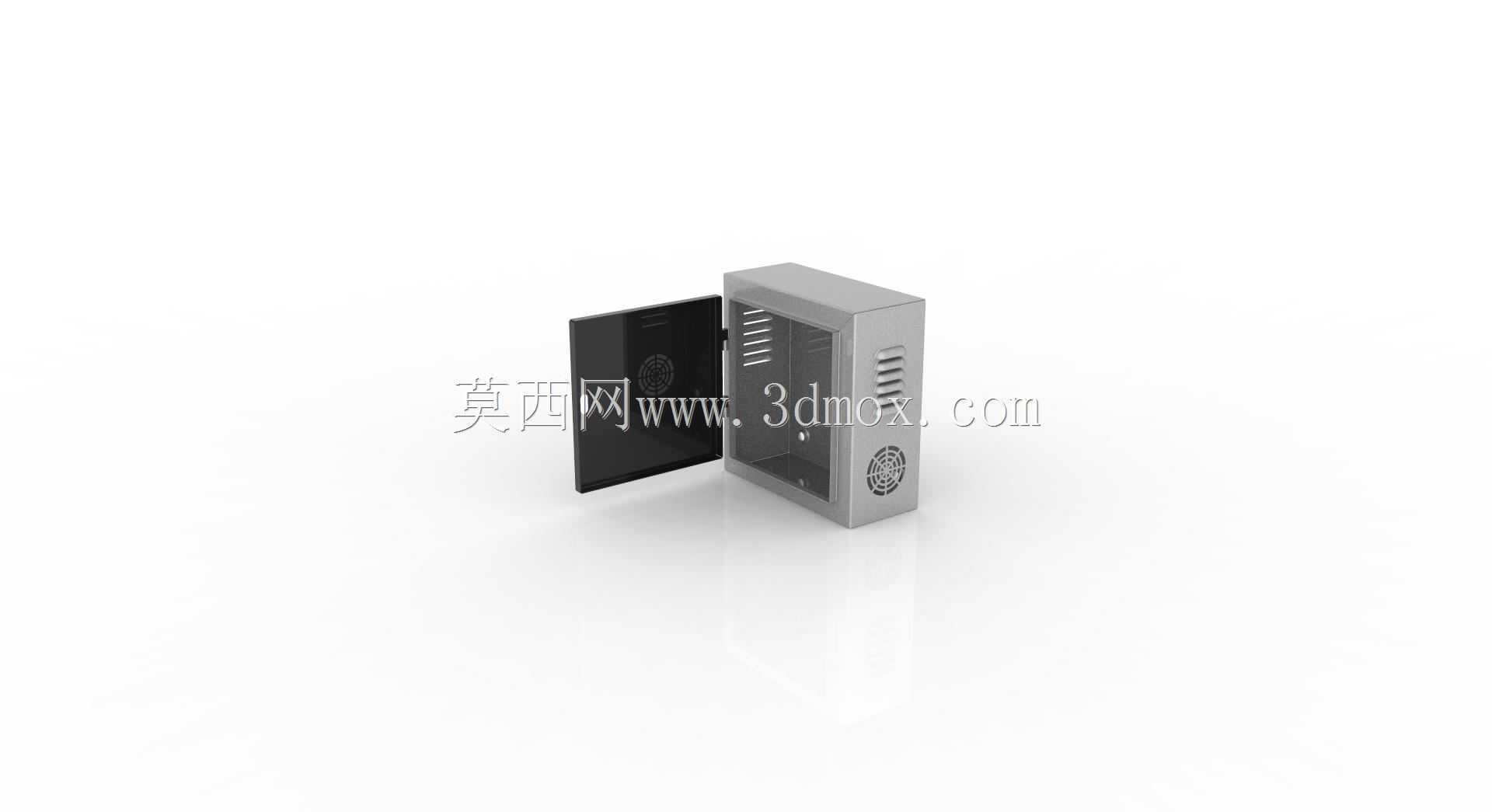

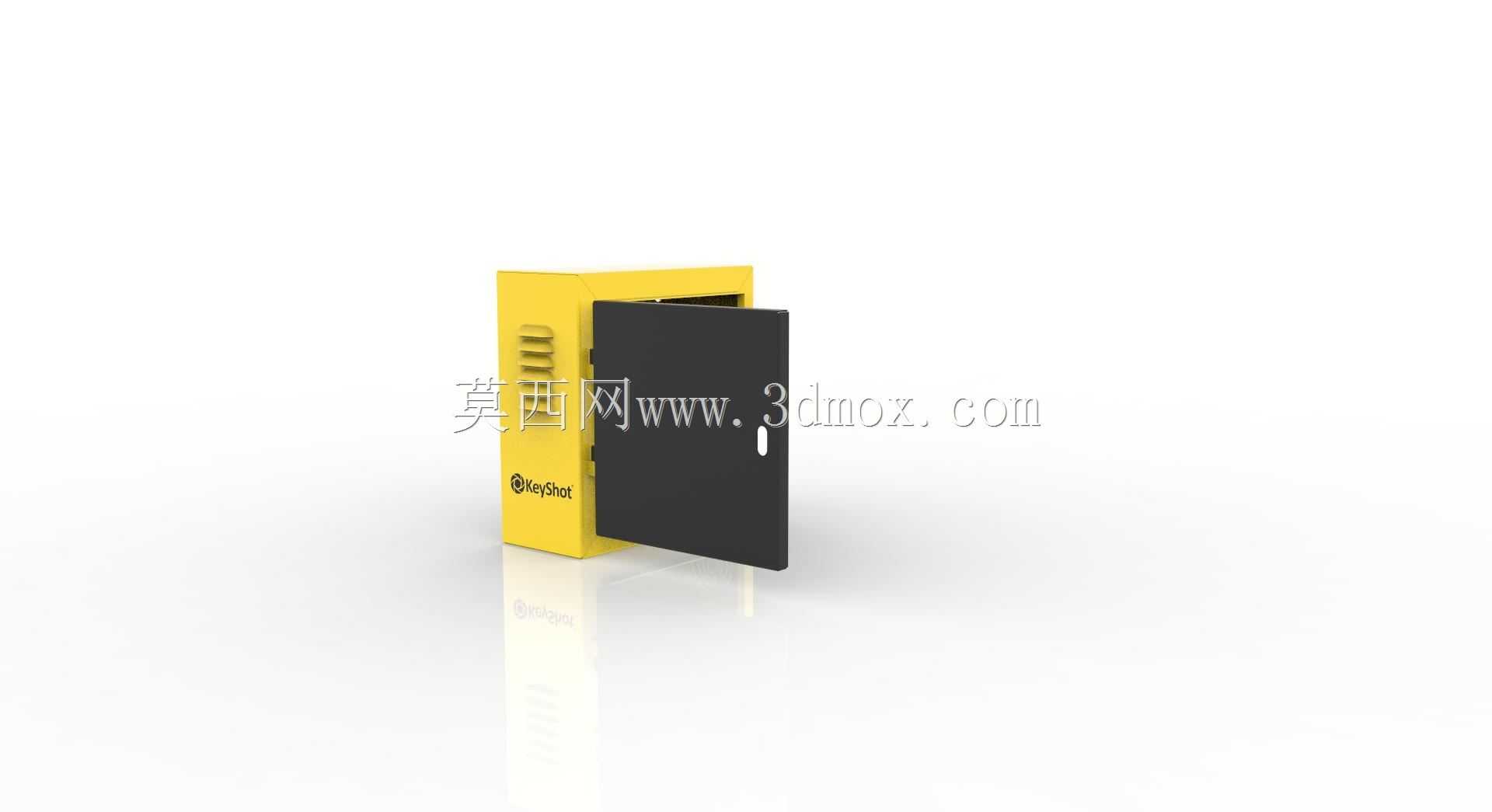

　　从实际使用需求出发，机架的内部安装空间严格遵循19英寸标准机架的安装孔位规范，立柱上的U位标识孔位采用等距冲压成型，孔位公差控制在±0.2mm以内，保证服务器、交换机、PDU电源模块这类标准设备上架时不需要额外扩孔调整，安装螺丝可以直接对位锁紧。前门采用双色拼接设计，黑色门板搭配黄色侧框，门板上预留了嵌入式拉手安装位，开合角度可以达到110度以上，运维人员在设备上架、插拔线缆时不会被门板遮挡操作空间，门体和框架的接触位置加装了导电泡棉条，既可以减少关门时的碰撞异响，也能实现柜体的电磁屏蔽连续性，避免内部电子设备的电磁信号外泄，同时阻挡外界粉尘进入柜体内部。

　　设计过程中优先考虑了机架的承重边界，底部框架采用加厚钢板折弯成C型加强筋结构，四个底脚预留了膨胀螺栓固定孔位，既可以直接放置在防静电地板上使用，也可以通过螺栓与地面基础刚性连接，满足高抗震等级机房的安装要求。柜体侧面预留了多组走线孔位，孔位边缘做了卷边钝化处理，避免穿线时划伤线缆绝缘层，孔位配套可拆装的防尘挡片，不用的走线孔可以直接封闭，维持柜体内部的风压平衡，配合前后门的通风通道形成合理的散热风道，让服务器排出的热风可以直接通过柜体顶部的通风口导出，不会在柜体内部形成热涡流。

　　考虑到日常运维的便利性，机架的侧面板采用快拆式结构，不需要借助专用工具就可以直接拆卸，方便运维人员从侧面整理线缆、更换故障硬件，门板的铰链采用可拆卸式设计，如果现场安装空间狭窄，门体可以直接拆下后再完成设备上架，不会因为开门空间不足影响施工。柜体表面采用静电喷塑处理，涂层厚度控制在60-80μm，耐磨抗刮，在机房长期使用不会出现涂层脱落、锈蚀的问题，黄色侧框的高辨识度设计也可以让运维人员在多排机柜排布的机房里快速定位到对应设备，减少巡检时的找位时间。

　　在安装边界的把控上，机架的整体外形尺寸适配常规机房的通道宽度要求，深度方向预留了足够的线缆理线空间，不会因为设备后部的线缆弯折半径不足导致信号传输故障，柜体顶部预留了吊装孔位，方便设备进场时通过吊装方式完成就位，不需要人工抬举造成施工风险。整体结构没有多余的冗余设计，所有构件都服务于设备承载、运维便利、散热通风这三个核心需求，钣金折弯的工艺性也做了充分考量，所有折弯半径都匹配常规钣金厂的加工刀具参数，不需要定制特殊刀具就可以完成批量加工，生产过程中的焊接量控制在最低范围，减少焊接形变带来的后期校正工作量，有效控制加工成本的同时保证成品的结构精度。
