山地车160mm中央锁死制动碟片结构

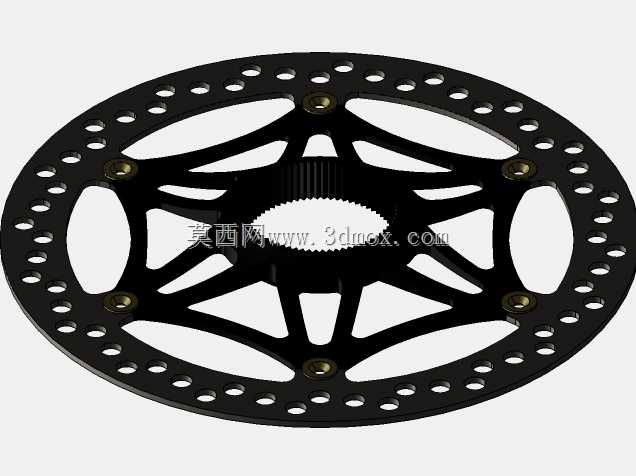

　　这款160mm规格的中央锁死碟片，是山地车碟刹制动系统的核心受力部件，日常骑行场景中，不管是林道穿越的连续起伏路况、硬尾山地车的日常通勤代步，还是轻度越野路段的频繁制动需求，都能通过与来令片的摩擦作用，将车轮转动的动能转化为热能耗散，实现车辆的减速与驻车。从结构设计逻辑来看，碟片采用分体式浮动结构设计，外圈摩擦环与中央锁死基座通过六组带衬套的连接铆钉实现柔性连接，这种设计并非为了追求外观的镂空效果，而是考虑到长下坡连续制动时，摩擦区域会因剧烈摩擦产生200℃以上的高温，金属材质受热后会产生径向热膨胀，浮动连接结构可以给摩擦环预留足够的热变形余量，避免碟片受热翘曲变形，引发行驶过程中的制动蹭碟、制动力矩波动等问题。

　　中央安装区域采用标准花键锁止结构，内圈的花键齿形完全匹配山地车轮组花鼓的中央锁死基座齿形，安装时只需将碟片花键对准花鼓齿位推入，再通过锁盖施加规定扭矩即可完成固定，相比六钉固定结构，中央锁死结构的安装同轴度更容易保证，不需要反复调整碟片与夹器的间隙，也能避免长期使用后固定螺丝受力不均导致的碟片偏摆问题。摩擦环的外形采用对称式镂空设计，除了外圈均匀排布的圆形散热孔之外，主支撑筋采用放射状星型排布，相邻筋位之间预留大尺寸镂空区域，一方面可以在转动过程中带动空气流经碟片表面，带走制动产生的热量，降低热衰减出现的概率，另一方面也能有效降低碟片自身重量，减少轮组的转动惯量，提升骑行时的加速响应速度。摩擦环的外边缘做了均匀的倒角处理，

　　避免安装或维护过程中锋利边缘划伤操作人员，同时也能减少碟片转动过程中的风阻与尖锐风噪。从安装边界尺寸来看，碟片有效摩擦直径为160mm，适配大多数山地车平装式、柱式夹器的来令片接触行程，中央花键基座的轴向厚度符合通用中央锁死花鼓的安装尺寸要求，不需要额外加装垫片即可匹配常规160mm碟刹夹器的安装位，安装后碟片的轴向跳动量可以控制在0.1mm以内，保证制动过程中制动力输出线性，不会出现突兀的抱死点。在实际使用场景中，这款碟片的摩擦面采用平整的平行度设计，来令片接触时可以实现全工作面贴合，不会出现局部偏磨的情况，六组连接点位均匀分布在摩擦环与基座的连接圆周上，制动时的制动力矩可以通过六个连接点均匀传递到花鼓上，

　　避免单个连接点受力过大出现铆钉松动、基座断裂的问题。碟片表面做了发黑防锈处理，能够适应山地骑行中遇到的泥水、潮湿环境，减少长期使用后的锈蚀问题，保证摩擦系数的稳定性。对于结构设计从业者来说，这款碟片的设计思路非常典型，就是在保证结构强度、制动性能的前提下，通过结构优化实现散热、减重、安装便利性的平衡，所有的镂空结构都不是单纯的造型设计，每一处开孔、每一条支撑筋的走向，都经过受力校核，既保证制动时的径向、轴向强度能够承受最大制动力矩的冲击，又尽可能去除非受力区域的多余材料，同时兼顾散热气流的引导，让制动产生的热量能够快速通过空气对流散出，避免高温导致的材料性能下降。在三维建模过程中，需要重点关注中央花键的齿形参数、连接铆钉的位置度、摩擦面的平面度要求，这些尺寸直接影响碟片安装后的实际使用性能，花键齿形的公差如果控制不当，会导致安装后碟片同轴度超差，出现蹭碟问题；连接铆钉的位置如果偏差过大，会导致浮动结构卡滞，无法正常释放热变形应力；摩擦面的平面度如果达不到要求，会导致制动时来令片接触不均，出现制动力抖动、异响等问题。
