辐条式摩托车前轮结构三维数模

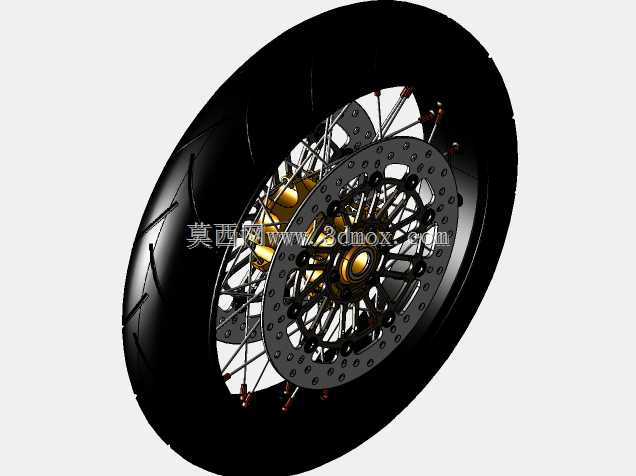

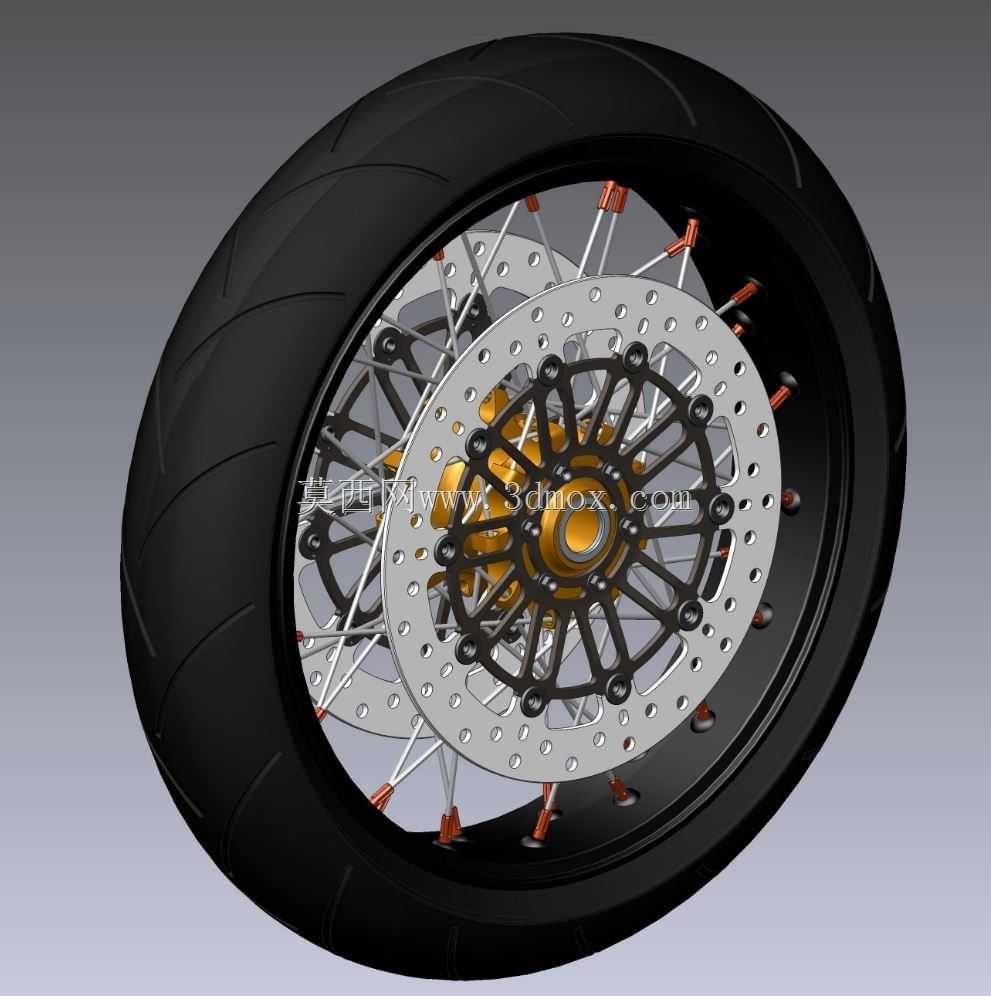

　　在两轮机动车的行走系统设计中，前轮作为承担转向、承载前部载荷、配合前制动系统完成减速动作的核心部件，其结构合理性直接决定车辆的操控稳定性与行驶安全性。这套辐条结构的前轮总成，覆盖了外胎、轮辋、辐条组、轮毂芯、双浮动制动盘、轮轴安装位等全部装配层级，可直接用于摩托车整车总装的布局校核、零部件干涉检查以及行走系统的性能仿真分析。

　　从实际应用场景来看，这类辐条前轮相比一体铸造轮毂，具备更优的径向缓冲能力，在非铺装路面行驶时，辐条组可通过微小的弹性形变吸收路面传来的细碎冲击，降低轮辋受冲击变形的概率，既适配街车的日常公路行驶需求，也能满足轻度非铺装路面的通行要求，在中小排量跨骑车型、复古改装车型中应用十分广泛。设计过程中首先要明确轮组的安装边界：轮轴安装孔的同轴度公差需控制在0.02mm以内，保证车轮转动时无偏摆；轮辋的径向跳动、端面跳动公差需符合机动车轮组的通用技术要求，避免高速行驶时出现车身抖动问题。

　　结构设计层面，这套轮组采用等径钢丝辐条搭配辐条帽的连接形式，每根辐条的张紧力可通过辐条帽单独调整，装配时可通过逐根调节张紧力完成轮辋的动平衡校准，相比一体铸造成型的轮毂，后期维护校正的门槛更低，路边维修站点即可完成偏摆校正作业。轮毂芯部位集成了轴承安装位、油封槽以及制动盘连接法兰，双制动盘的设计可有效提升制动时的制动力矩分配均匀性，避免单盘制动带来的前轮侧向偏转力矩，高速制动时的稳定性更优；制动盘采用浮动连接结构，盘体与连接法兰之间通过缓冲衬套连接，可在制动受热膨胀时自动补偿形变余量，避免制动盘受热翘曲引发的制动抖动问题。

　　轮胎采用公路运动型胎纹设计，胎面曲率经过优化，转向倾倒时的接地面积变化更线性，能给驾驶者提供更连贯的转向反馈；胎唇与轮辋的配合尺寸严格匹配机动车轮胎装配标准，充气后可保证胎唇与轮辋密封面完全贴合，无慢漏气风险。设计时还需考虑各部件的装配工艺性：辐条与轮毂、轮辋的连接孔位角度经过精准计算，装配时辐条无干涉弯折问题，每根辐条的受力方向均沿其轴线方向，避免辐条受剪切力引发的断裂风险；制动盘连接螺栓的孔位采用节圆直径对称分布设计，装配时无需刻意对位，可快速完成制动盘的安装更换。

　　在整车匹配阶段，这套前轮数模可直接导入整车装配环境，校核前轮与前减震、前挡泥板、刹车卡钳的间隙是否符合设计要求：转向打满角度时轮胎与减震筒、车架前部的预留间隙需满足轮胎最大形变时的安全距离，避免极限转向时出现部件摩擦；刹车卡钳与制动盘的对位间隙可通过数模直接校验，减少后期样件装配时的修模工作量。对于改装场景而言，这套数模可直接用于不同规格辐条、不同配色轮毂芯的改装方案验证，提前确认改装部件与原车结构的匹配度，减少改装试错成本。
