辐条式摩托车后轮总成结构设计

　　在两轮摩托的行走系统设计中，后轮作为直接承接动力输出、承载整车及骑乘人员载荷的核心部件，其结构合理性直接决定车辆行驶的可靠性、操控稳定性与维护便捷性，辐条式后轮更是在非铺装路面骑行、复古车型、越野车型中被广泛应用，相比一体铸造轮辋，辐条结构拥有更优异的径向缓冲能力，可在路面冲击下通过辐条的微量形变分散应力，避免轮辋硬接触出现开裂变形的问题。

　　这套辐条式后轮的结构设计，完全围绕摩托实际行驶工况展开，首先从安装边界来看，轮组的轴向安装宽度适配常规后摇臂的开档尺寸，轮毂中心的轴承安装位与后平叉轴径匹配，可直接适配多数中小排量跨骑车型的后轴安装需求，轮辋的径向尺寸匹配对应规格的真空胎或有内胎轮胎，胎圈座的直径、轮缘高度完全符合摩托车轮辋的通用安装标准，不需要额外修改胎圈结构即可完成轮胎装配。

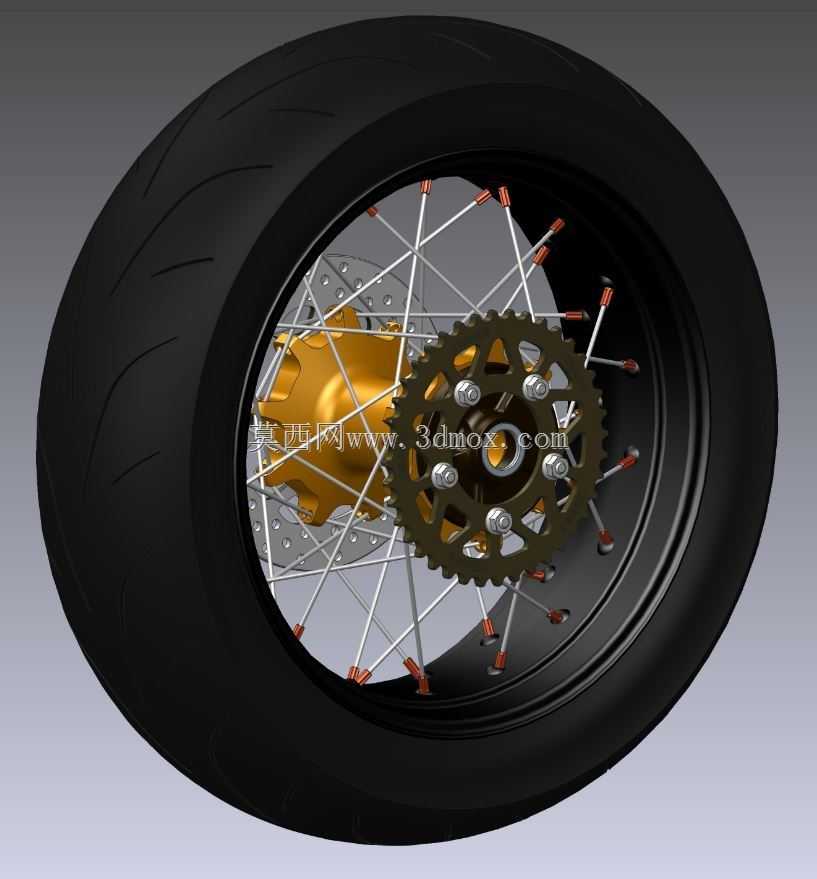

　　从功能特性拆分来看，整个轮组分为几个核心功能模块：最外侧的橡胶轮胎负责提供路面抓附力，胎面的花纹沟槽可在湿滑路面破除水膜，胎体的帘布层结构可缓冲路面细碎振动；中间的轮辋通过多组辐条与中心轮毂连接，每根辐条端部的条母可独立调整张紧力，在轮组出现偏摆时可通过逐根调整条母实现轮圈的径向、端面跳动校正，这也是辐条轮相比铸铝轮最突出的维护优势，即便在长途骑行中出现辐条松动，也可通过随车工具快速调整，不需要整体更换轮辋。

　　中心轮毂部分集成了两个核心功能安装位，一侧是制动盘的安装法兰，通过均布的螺栓孔固定钻孔通风式制动盘，制动盘的安装端面与轮毂轴线的垂直度公差控制在0.05mm以内，可避免制动时出现刹车片偏磨、制动抖动的问题；另一侧是从动链轮的安装座，链轮通过螺栓固定在轮毂的传动法兰上，与发动机输出端的主动链轮通过链条连接，将动力传递至整个轮组驱动车辆前进，链轮安装位的同轴度公差同样严格控制，可避免链条传动过程中出现偏磨、异响、掉链的问题。

　　设计过程中，辐条的排布采用交叉编织的方式，而非径向直拉排布，这种排布方式可更好地承受传动过程中的扭矩载荷，当链轮带动轮毂转动时，交叉排布的辐条可将扭矩均匀分散到整个轮辋圆周，避免单根辐条受力过大出现断裂，每根辐条的端部都带有铜质条母，条母与轮辋的接触位置设计有沉孔，可避免条母突出轮辋内壁刮伤内胎，同时条母的螺纹处预留了防松余量，调整到位后可通过螺纹预紧力实现自锁，在常规振动工况下不会自行松动。

　　从实际应用场景来看，这类辐条后轮不仅适配常规公路骑行的复古街车，也可适配越野摩托、ADV探险车型的使用需求，在非铺装路面的颠簸冲击下，辐条的弹性形变可吸收大部分冲击载荷，减少传递到车架和骑乘人员的振动，同时如果出现单根辐条断裂的故障，可单独更换辐条，不需要像铸铝轮一样出现轻微变形就整体报废，大幅降低了长途骑行的维护成本。在结构设计的细节上，轮毂的轴承安装位设计有油封槽，可安装骨架油封阻挡外界泥水、灰尘进入轴承内部，延长轴承的使用寿命，轮毂中心的空腔可预留缓冲胶块的安装位置，缓冲链轮传递的动力冲击，避免传动系统的硬连接导致起步顿挫、齿轮冲击的问题。轮辋的气门嘴孔位置设计在两根辐条的间隙处，方便充气时连接气嘴，不会被辐条遮挡操作空间，制动盘的通风孔沿圆周均布，在车辆行驶时可通过气流带走制动产生的热量，避免长下坡制动时出现热衰减，影响制动效果。

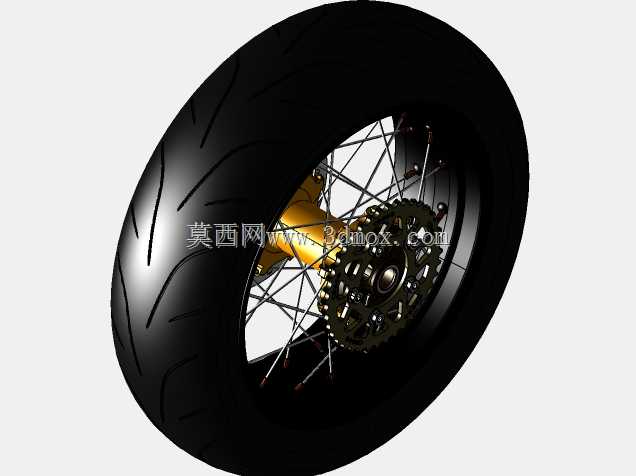

　　在建模过程中，所有零件的装配关系都完全按照实际装配工艺设置，辐条与轮毂、轮辋的连接位置都保留了实际的装配间隙，条母与轮辋的配合、螺栓与安装孔的配合都符合机械设计的公差要求，可直接用于结构验证、装配模拟，也可作为同类轮组设计的参考基准，帮助设计人员快速核对安装尺寸、排布辐条角度，减少重复建模的工作量。
