杜卡迪风格复古运动摩托车整车结构设计

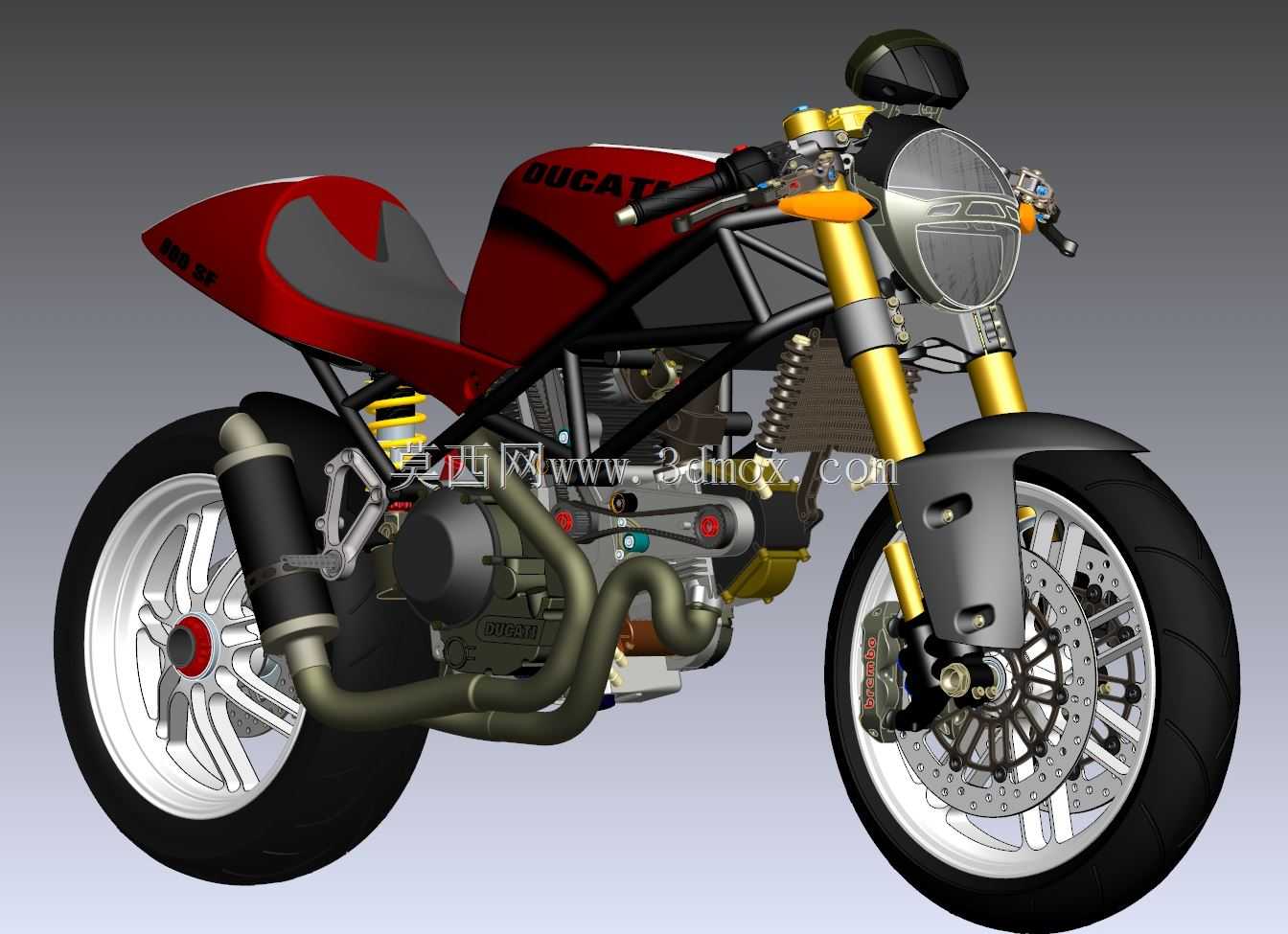

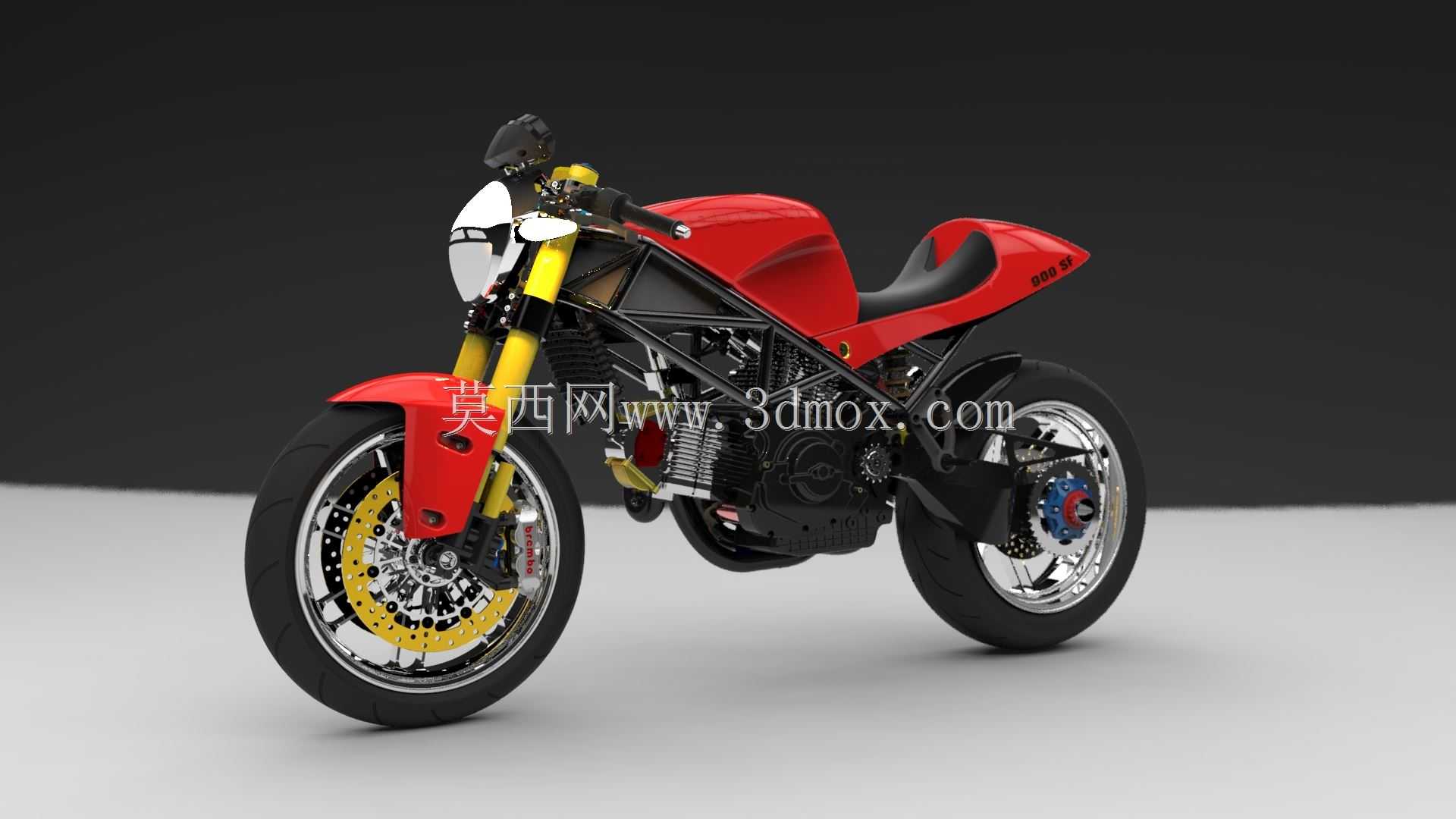

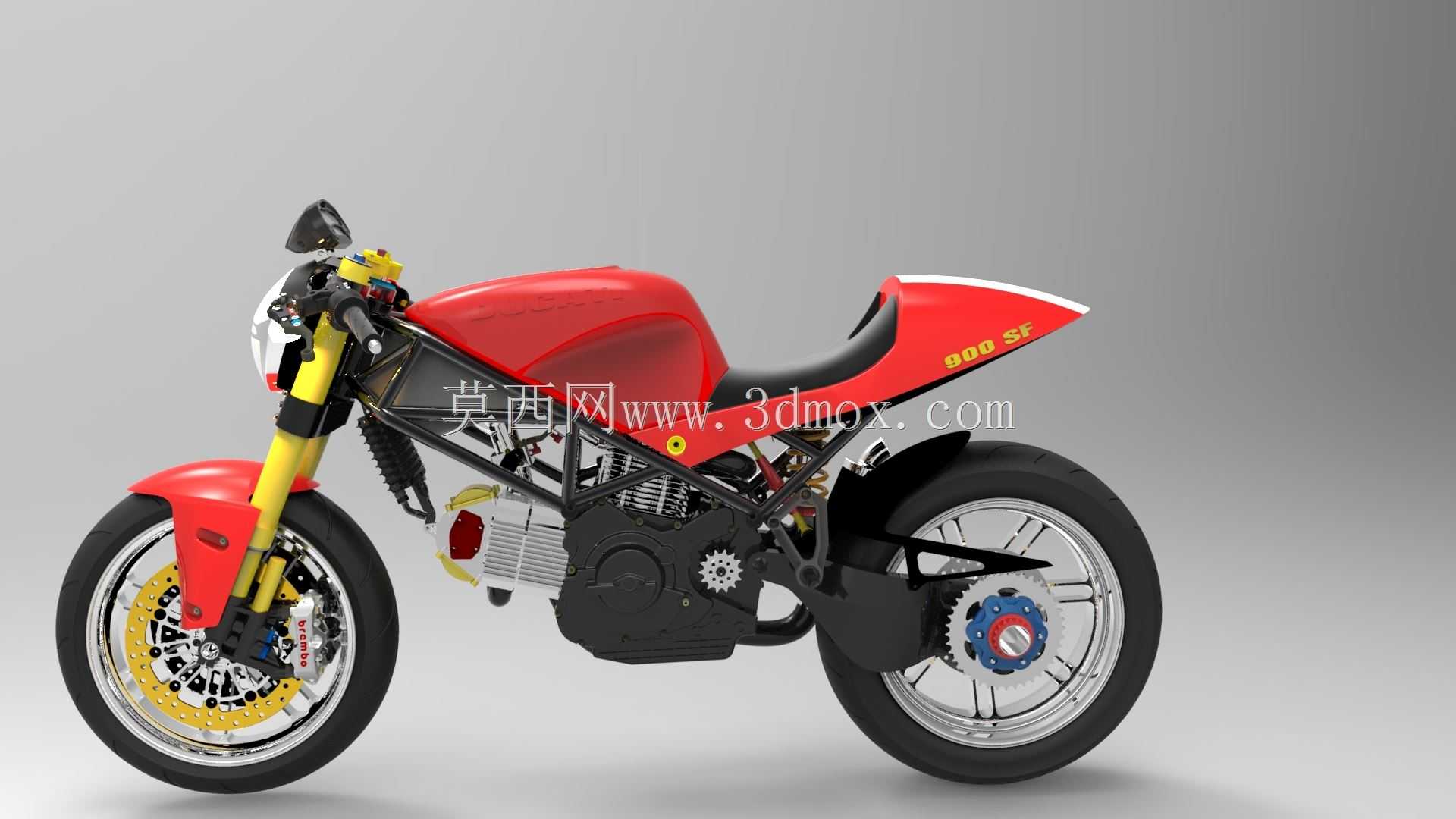

　　该模型还原了经典复古运动摩托车的完整机械结构，覆盖行走系统、动力总成、悬挂系统、操控系统全模块的装配关系，可作为两轮交通工具结构设计、改装方案验证的参考载体。从实际应用场景来看，这类复古运动摩托主要面向城市通勤、休闲骑行、机车改装爱好者群体，既满足日常短途出行的代步需求，也适配赛道体验、车友聚会等个性化使用场景，结构设计上兼顾了运动性能与复古外观的视觉平衡。

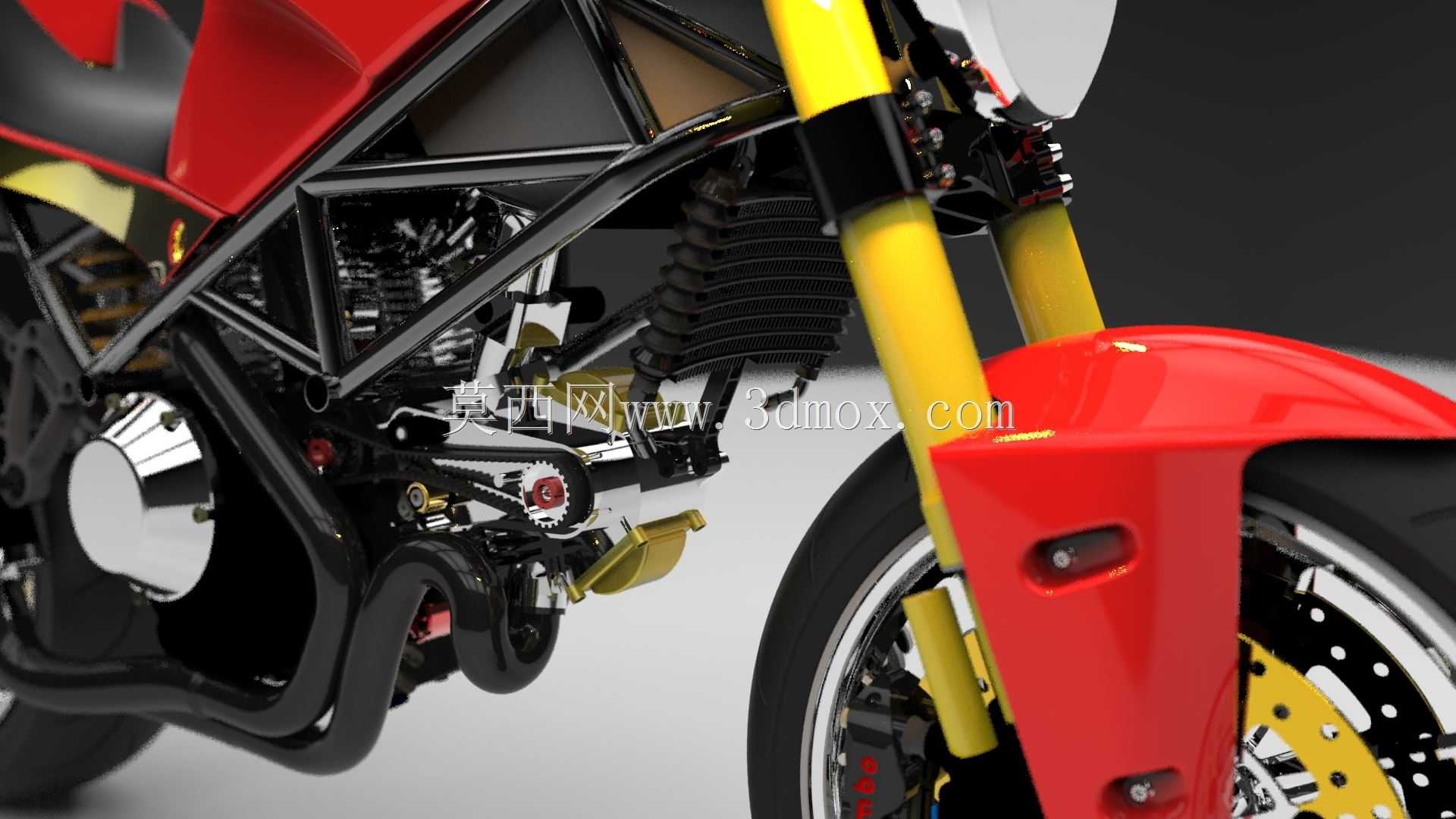

　　整车结构设计围绕轻量化与刚性平衡展开，车架采用裸露式钢管编织结构，通过多段不同管径的铬钼钢管焊接成型，在保证车架抗扭刚度满足激烈驾驶需求的同时，尽可能降低整备质量，钢管的排布路径避开了发动机、排气系统的安装空间，也为后续改装预留了充足的操作余量。前悬挂采用倒立式前叉结构，上下联板将两根前叉与转向柱刚性连接，转向柱通过推力轴承与车架头管配合，转向角度的限位结构集成在联板与车架的接触位置，避免转向过度拉扯刹车管线与线束。前制动系统采用双浮动刹车盘搭配径向安装卡钳，刹车盘通过浮动扣与轮毂连接，制动过程中可自动补偿盘面的形位公差，减少制动抖动，轮毂采用多辐条铝合金铸造结构，辐条的排布经过受力优化，可承受弯道侧向载荷与制动时的纵向冲击，轮胎选用半热熔运动轮胎，胎面花纹兼顾干地抓地力与雨天排水性能。

　　动力总成部分采用V型双缸发动机布局，发动机通过多组吊装螺栓固定在车架下部的安装位，曲轴输出端连接多片式湿式离合器，匹配六挡变速机构，最终通过链条传动将动力传递至后轮。排气系统采用不等长不锈钢头段连接高位侧出尾段，头段的弯折角度经过空间避让设计，既不会与后摇臂、脚踏位置发生运动干涉，也能通过管长的匹配优化发动机中低转速区间的扭矩输出，尾段内置多级膨胀腔，可在控制排气回压的同时降低排气噪音。后悬挂采用中置单枪后减震结构，减震器上端通过摇臂结构连接车架，下端直接固定在后摇臂的中部位置，多连杆结构可根据减震压缩行程自动调整弹簧刚度，兼顾日常骑行的舒适性与过弯时的支撑性，后摇臂采用铝合金一体式铸造结构，摇臂的轴套位置集成了链条张紧调节机构，可通过调整后轮轴的前后位置补偿链条使用过程中的拉伸量。

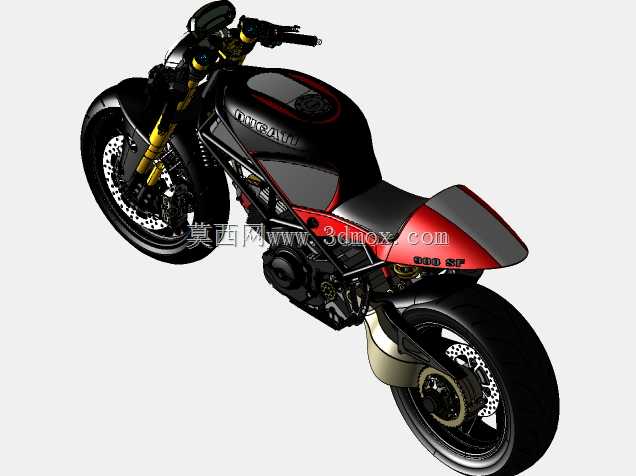

　　外观覆盖件采用极简设计思路，短小的驼峰式单座坐垫既符合复古咖啡赛车的视觉风格，也能为骑行者提供足够的腰部支撑，坐垫下方的空间预留了电瓶、电控模块的安装位置。油箱采用流线型隆起设计，容量可满足300公里以上的续航需求，油箱两侧的凹陷位置贴合骑行者腿部夹持姿态，降低长时间骑行的疲劳感。车头采用圆形复古大灯，灯壳采用铝合金切削成型，内部集成远近光灯光组，大灯支架直接固定在前叉上联板位置，随转向动作同步转动，保证灯光照射方向与行驶方向一致。车把采用低趴分体式设计，安装位置低于上联板，骑行时上半身自然前倾，符合运动骑行的姿态要求，车把上集成了离合手柄、前刹手柄、控制开关与后视镜安装座，所有走线都沿车把、车架内侧排布，避免外露管线破坏整体视觉效果。

　　从安装边界来看，整车轴距控制在1400mm级别，座高适配多数亚洲骑行者的身高范围，最小离地间隙满足城市道路减速带、非铺装路面的通过需求，整车宽度不超过800mm，可轻松在城市车流中穿行，转向半径满足狭窄道路掉头的使用要求。所有零部件的装配都符合机械设计的公差配合要求，转动部件之间预留了足够的运动间隙，不存在静态装配干涉与动态运动干涉，紧固件的选型、密封件的布置都参考了量产摩托车的行业标准，可直接用于结构教学、改装方案验证、外观改型设计的三维参考。
