气动三通快插航空连接器结构设计

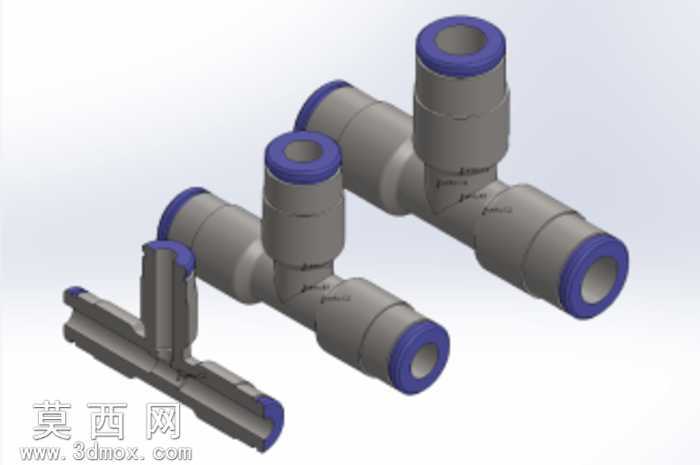

本作品为气动管路系统使用的三通型快插式航空连接器，适配4mm、6mm、8mm三种规格的气动软管，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循气动快插接头的行业通用尺寸规范，对每一处配合结构做了精准的尺寸约束。模型完整还原了接头的全部结构细节，包含主体三通基体、快插锁紧卡环、蓝色密封端盖、内部弹性锁紧爪、O型密封圈等全部组成部件，各部件之间的装配关系完全符合实际产品的装配逻辑，可直接用于装配干涉校验与结构合理性验证。渲染阶段采用工程级写实渲染方案，主体基体部分赋予哑光深灰硬质工程塑料材质，还原PBT材质的磨砂质感与低反光特性，端部的蓝色密封端盖赋予半哑光软质塑料材质，还原尼龙改性材质的轻微弹性视觉特征，内部金属锁紧部件赋予哑光镀锌金属材质，金属质感与塑料部件形成清晰的材质区分，渲染背景采用简洁浅白渐变背景，搭配柔和的多光源布光方案，清晰呈现接头的三通结构形态、端部快插接口的细节特征，以及不同配置规格接头的尺寸差异。设计过程中充分考虑气动接头的实际使用需求，三通结构采用等径与异径结合的配置方案，可满足不同管径气管的分流、汇流连接需求，快插结构采用行业成熟的弹性卡爪锁紧设计，插管时可自动锁紧气管外壁，拔管时只需按压端部蓝色端盖即可解锁，无需额外工具即可完成管路的装拆操作，内部密封结构采用径向密封方案，可承受0-1MPa的常规气动系统工作压力，保证管路连接的密封性与可靠性。建模过程中对所有的倒角、拔模斜度都做了符合注塑生产工艺的处理，避免出现尖锐棱角与不合理的壁厚结构，模型可直接用于产品开模前的结构验证、气动系统管路布局的干涉检查，也可作为气动元件选型的三维参考模型使用。
