八型腔弯头注塑成型模具结构设计

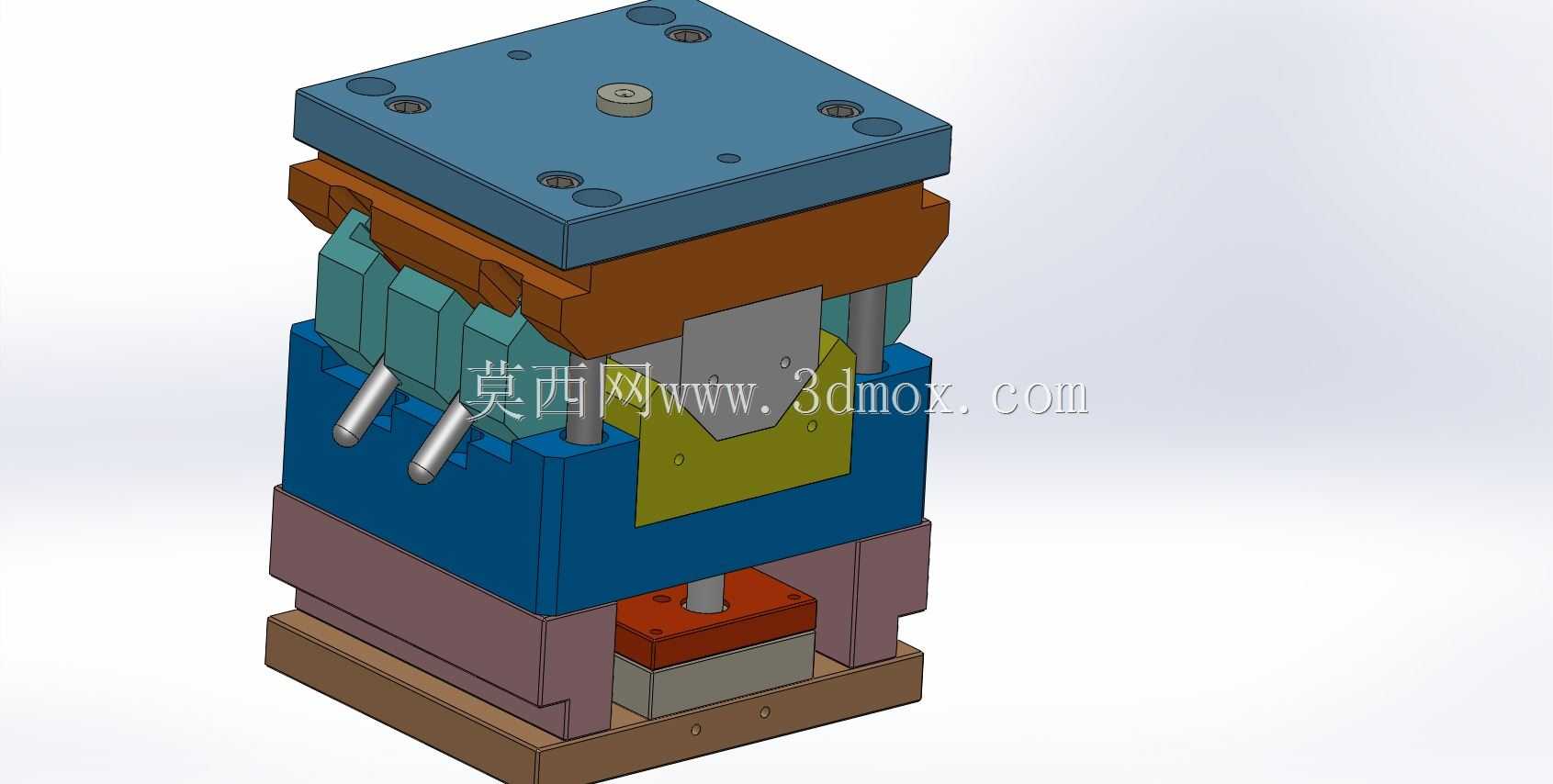

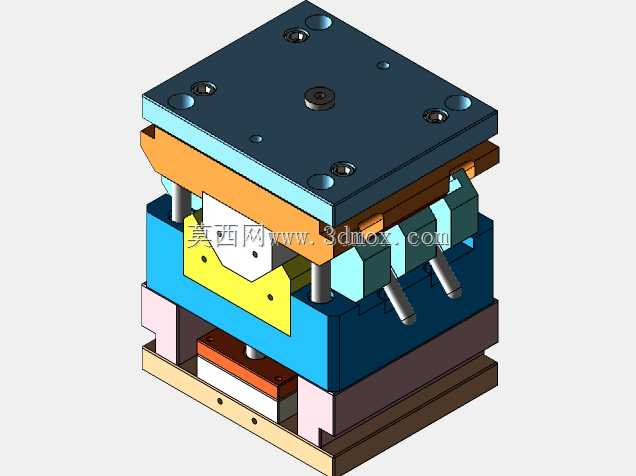

　　这套多型腔弯头注塑模具，主要面向给排水管路、气动管路系统中塑料弯头连接件的批量注塑生产场景，在民用建材、气动元件、家电管路配套的注塑加工车间中，这类多型腔模具是提升小规格塑料接头生产效率的核心工装。日常生产中，这类模具适配卧式注塑机安装使用，整体采用叠层式模架结构，从上至下依次排布定模座板、定模板、型腔镶块组、动模镶块组、动模板、支承板、顶出机构、动模座板，各层板件通过导柱导套实现精准合模导向，合模过程中导套先于型腔贴合进入导柱，避免合模错位擦伤型腔表面。

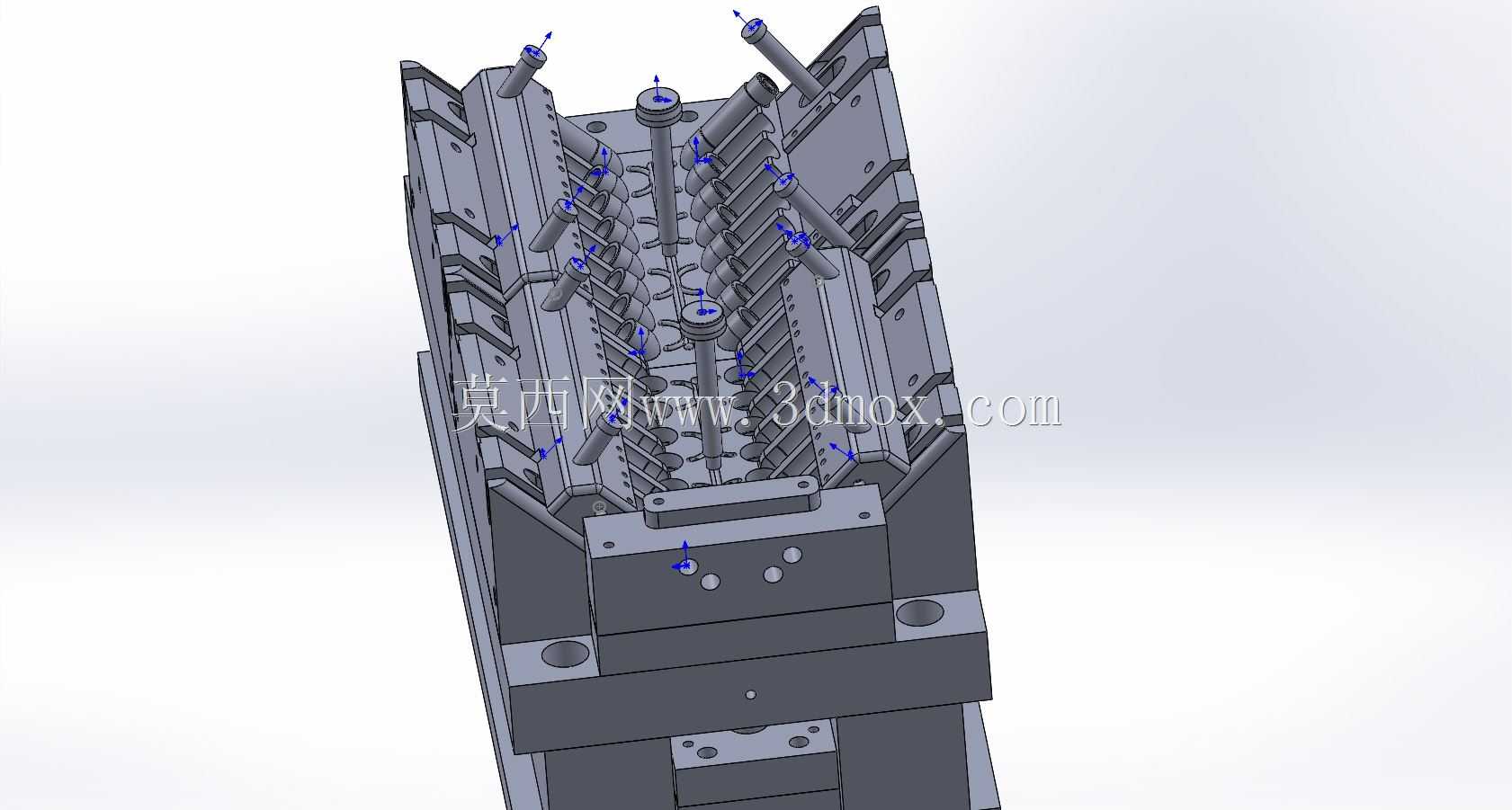

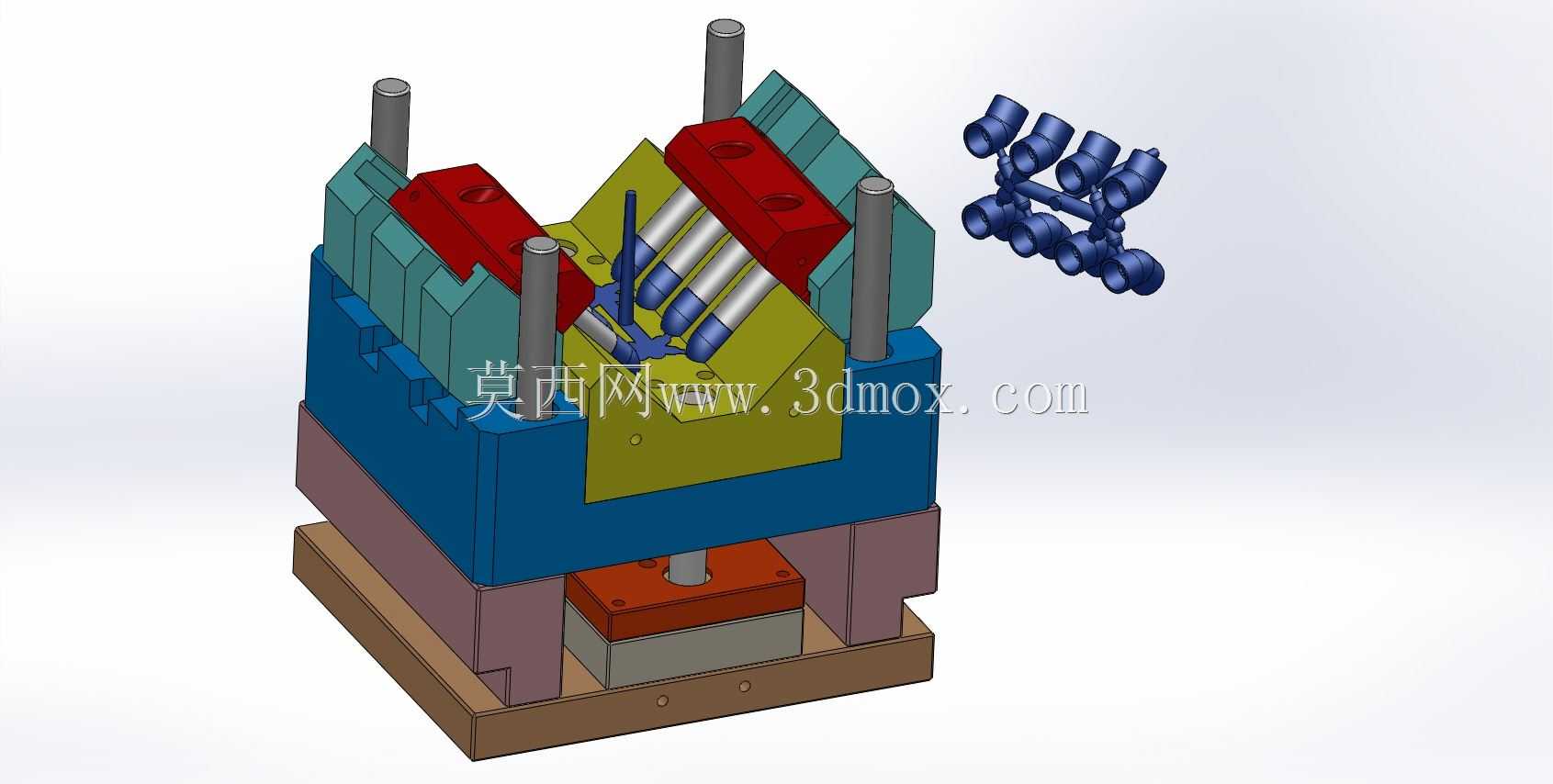

　　从功能特性来看，这套模具采用8型腔均衡排布设计，所有型腔围绕模具中心对称布局，熔体从主流道进入后，通过分叉式流道均匀分配到各个型腔内，流道截面采用梯形设计，兼顾熔体流动阻力与凝料脱出便利性，每个型腔进料口采用潜伏式浇口，开模时浇口可自动与制品切断，无需后续人工修剪浇口工序，大幅降低后处理人工成本。针对弯头类制品的侧向凹凸结构，模具设置了组合式斜导柱侧向抽芯机构，合模时斜导柱带动侧型芯滑块进入成型位置，锁紧块抵住滑块承受注塑过程中的型腔内压力，避免滑块移位造成制品飞边；开模时斜导柱随动模后撤，带动侧型芯滑块先行退出制品倒扣区域，待侧抽芯行程完全走完后，顶出机构才开始动作，通过顶杆将制品从型芯上平稳顶出，顶杆排布避开制品外观面与配合面，顶出痕迹位于制品非装配端面，不影响后续管路装配的密封性能。

　　设计过程中，首先需要匹配对应规格注塑机的拉杆间距、最大开模行程、锁模力参数，确定模架的整体外形边界，模架长宽尺寸需小于注塑机拉杆内间距，保证模具可以顺利吊装进入注塑机模板间，同时模具总厚度需落在注塑机允许的最小模厚与最大模厚区间内，避免出现合模不到位或者无法安装的问题。冷却系统采用分层环路设计，定模侧与动模侧分别设置独立的冷却水路，水路距离型腔表面的距离保持均匀，避免出现局部冷却不均造成的制品翘曲、缩痕缺陷，针对弯头的弧形内壁区域，型芯内部采用隔水片式冷却结构，保证型芯部位的冷却效率与型腔侧匹配，缩短制品冷却定型时间，提升整体注塑周期效率。

　　排气结构设计上，在型腔熔体最后填充的末端位置开设排气槽，排气槽深度控制在塑料熔体不溢边的合理区间，及时排出型腔内的空气，避免制品出现烧焦、缺胶、气泡等成型缺陷。顶出机构采用复位杆配合弹簧实现先行复位，合模过程中复位杆先于其他部件接触定模板，带动顶杆板回到初始位置，避免顶杆与侧型芯发生碰撞干涉。整套模具的所有成型镶块均采用模块化拆分设计，易磨损的浇口部位、型芯部位单独制作镶件，后续生产中出现磨损或者损坏时，可以单独更换镶件，无需更换整套模架，降低模具维护成本。在实际生产适配中，这套模具可适配PP、PE、PVC等常用热塑性塑料的弯头成型，通过调整成型工艺参数，可稳定生产不同壁厚规格的弯头连接件，8型腔的排布设计相比单型腔模具，单次注塑循环的产出效率提升数倍，适合大批量标准化塑料弯头的规模化生产，同时对称式的型腔布局保证了各型腔的成型压力、熔体填充速度一致，制品尺寸一致性好，成型后制品的形位公差可满足管路连接的装配精度要求，无需额外的校正工序。
