哈斯科标准多层叠层注塑模具结构

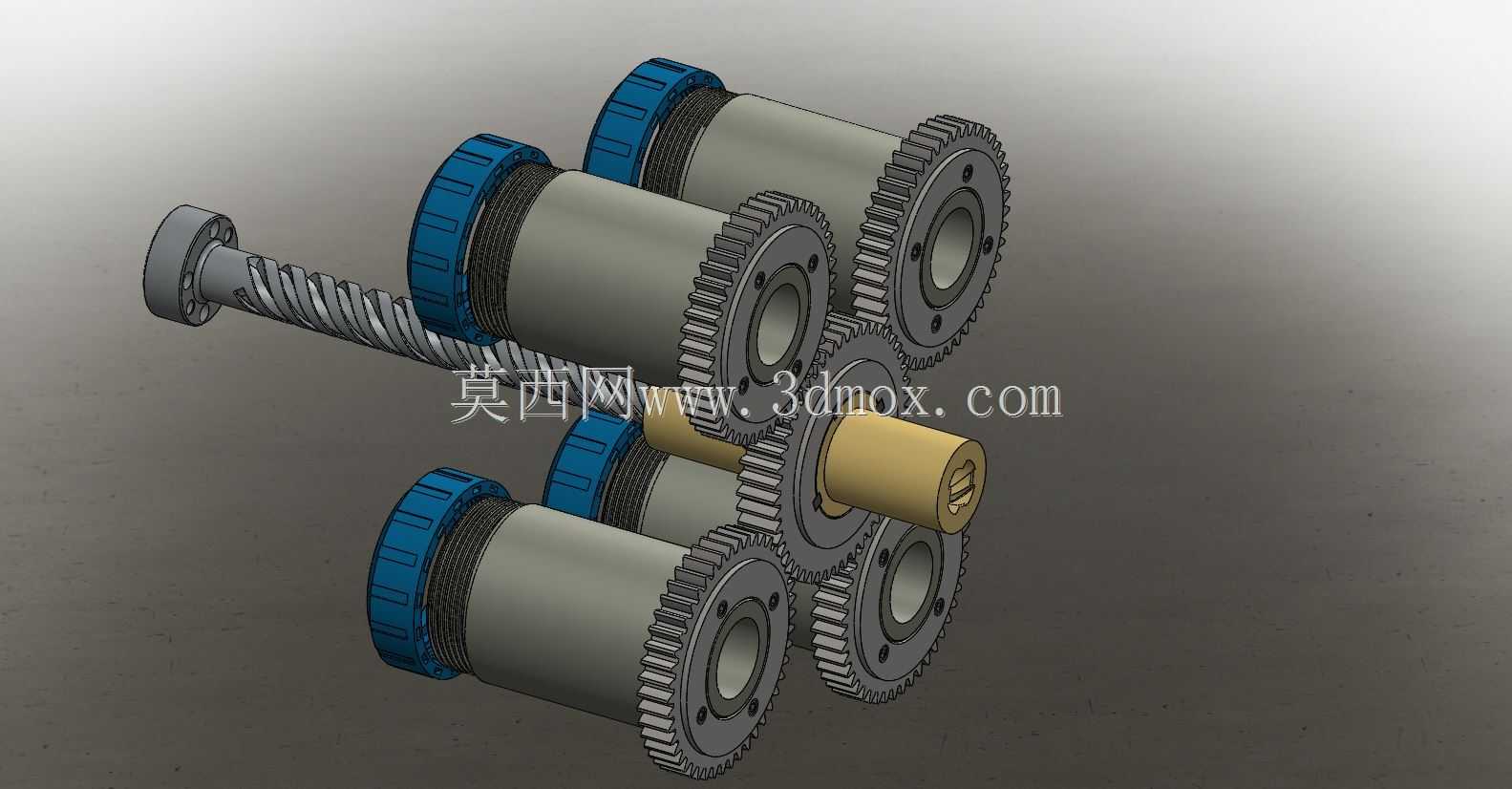

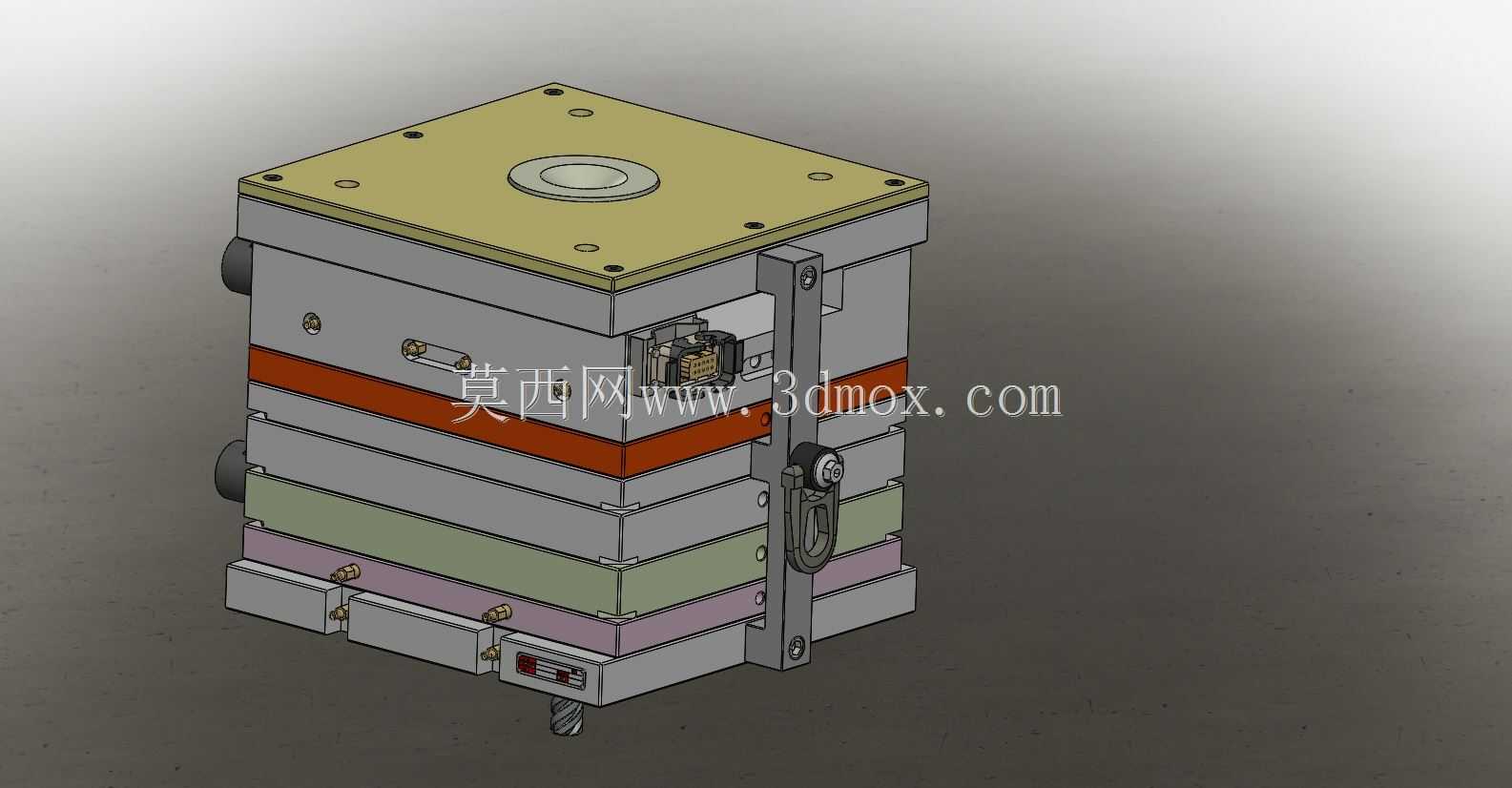

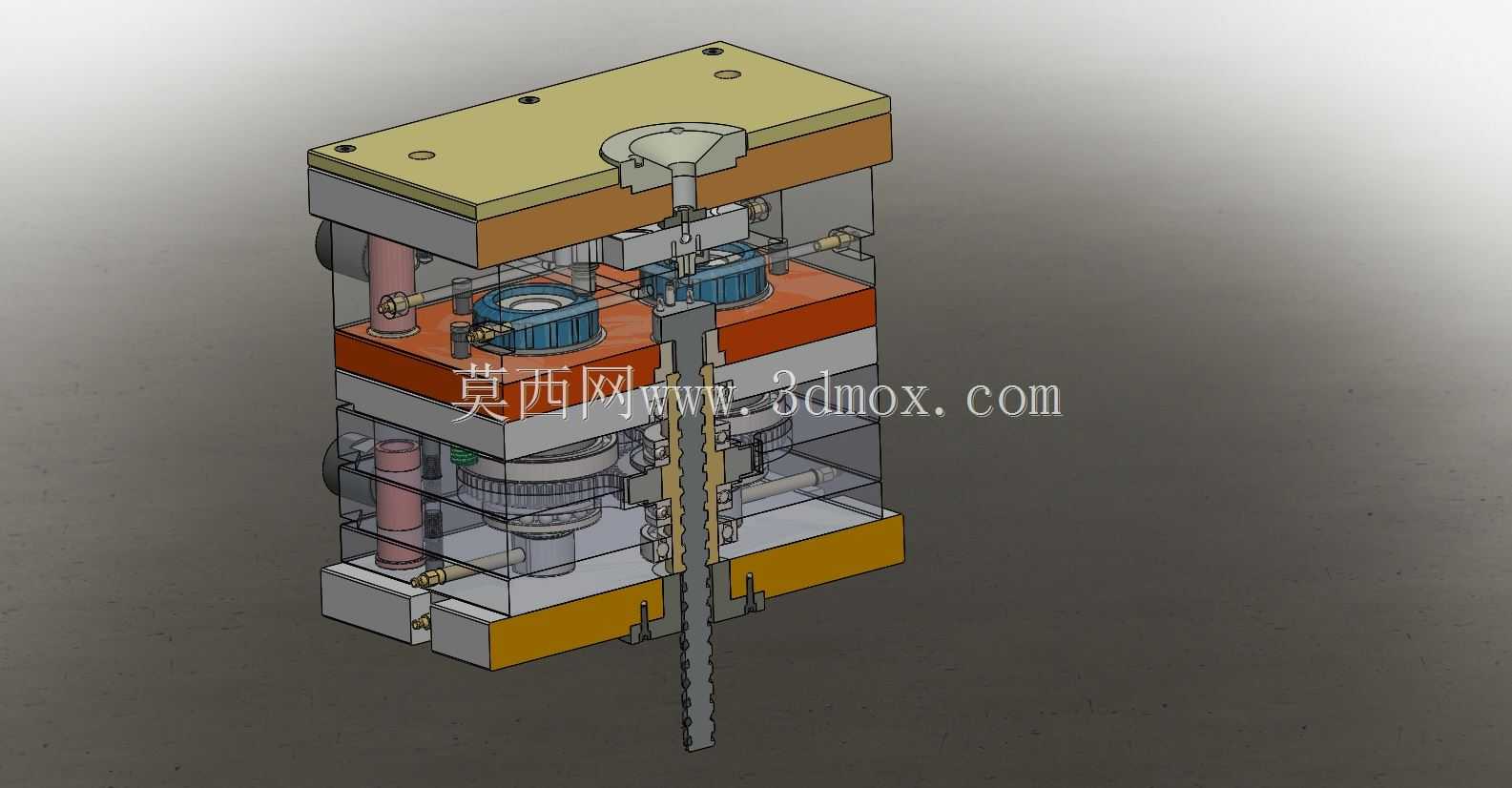

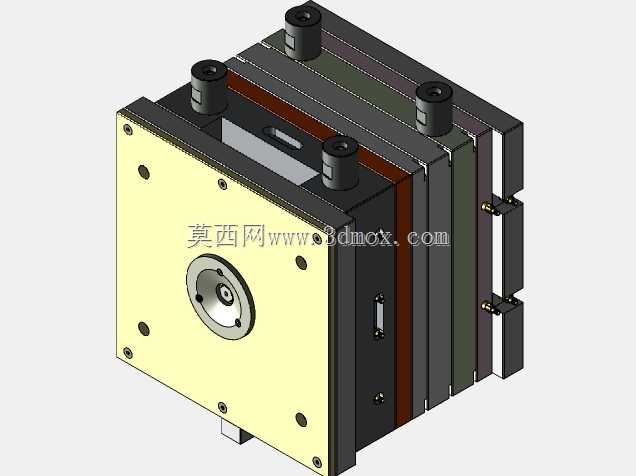

　　这套叠层结构模具适配卧式注塑机安装场景，对应中小尺寸塑胶件的批量注塑生产需求，相比单层模架结构，能在同等注塑机锁模力、开模行程参数下，将单次注塑成型的型腔数量提升近一倍，有效降低单位塑件的生产能耗与设备占用成本，在消费电子外壳、小型家电结构件、精密接插件等量产场景中应用广泛。从结构布局来看，模具采用对称式多层叠放设计，上下方向依次排布定模座板、热流道板、多层型腔推板、动模座板，各层模板之间通过精密导柱导套实现开合模过程中的精准导向，避免多层结构偏移导致的型腔错位、塑件飞边问题。顶部定模座板设置有标准定位圈与浇口套安装位，可直接匹配注塑机炮嘴的对接尺寸，中心定位圈的凸台高度适配常规注塑机定模板的定位孔深度，安装时无需额外加工适配垫块，

　　能快速完成机台装夹校准。侧面设置的锁模扣组件分布在模具的对称侧边，在开模过程中可按预设顺序控制各层模板的开模行程，确保浇注系统凝料与塑件按顺序脱出，避免不同分型面同步开模导致的塑件拉伤、流道断在模内的问题；侧边配套的行程开关组件可实时反馈各层模板的开合位置，将信号传递至注塑机控制系统，实现顶出、抽芯动作的时序匹配，避免动作干涉损坏模具型腔。模具外侧设置的吊环安装孔位，适配车间常规吊具的吊装作业，各层模板的边角位置均做了倒角处理，避免吊装、装模过程中磕碰损伤模板配合面，同时减少操作人员被锐边划伤的风险。各层型腔板的冷却水路采用环形排布设计，进出水接口统一设置在模具的操作侧背面，避免冷却水管干涉机械手取件动作，

　　水路直径与间距符合常规注塑模具冷却设计规范，可保证成型过程中型腔各区域温度均匀，减少塑件因冷却不均产生的翘曲、缩痕缺陷。底部动模侧设置有标准顶针板复位机构，配套的复位杆可在合模过程中通过定模侧的挤压推动顶针板提前复位，避免顶针与定模型腔碰撞，同时预留了顶棍孔安装位，可直接匹配不同规格注塑机的顶出杆连接尺寸，无需额外加工过渡连接法兰。整套模具的模板厚度、导柱直径、螺丝孔位均遵循哈斯科标准模架的尺寸规范，设计过程中可直接调用标准件库的对应规格零件，减少非标零件的加工量，缩短模具整体制造周期，同时后期维护更换易损件时，可直接采购对应标准规格的配件，降低维护成本与停机等待时间。在安装边界方面，

　　模具的长宽尺寸适配200吨到350吨锁模力的卧式注塑机拉杆间距，开模总行程控制在对应注塑机的最大开模行程范围内，无需对注塑机进行额外改造即可直接上机使用；模具的总重量分布均匀，吊装时重心与中心定位圈同轴，可避免装模过程中模具倾斜导致的定位销磕碰问题。
