叠层结构模盖块注塑成型模具

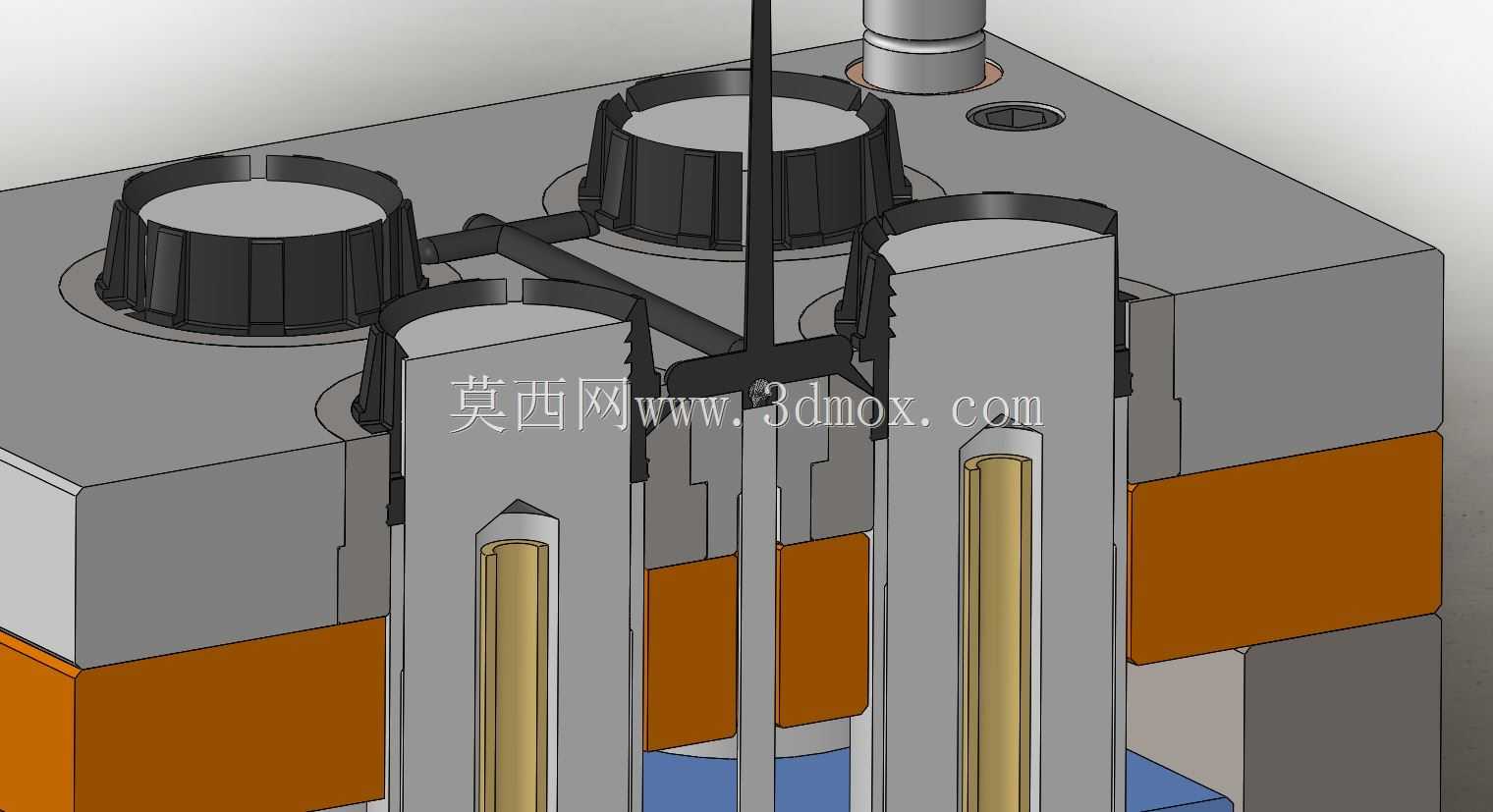

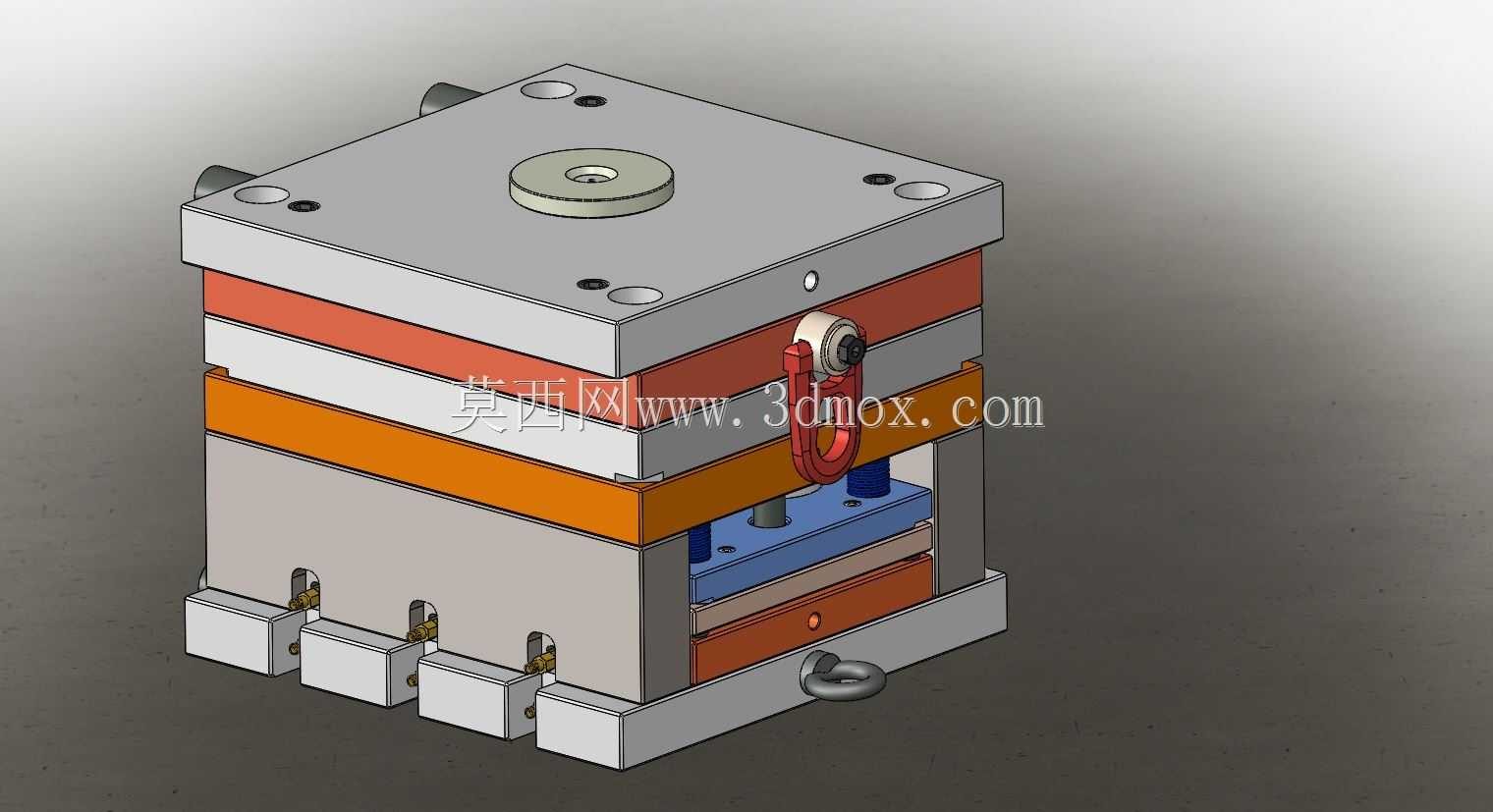

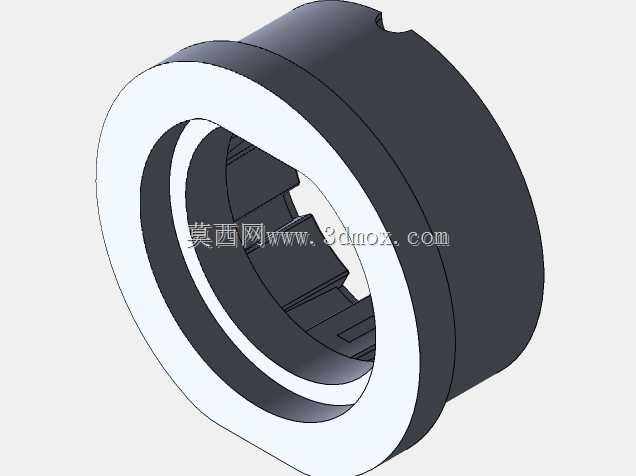

该套模具主要应用于消费电子、小家电、日用塑胶制品领域的模盖类塑胶件批量注塑生产场景，是安装在卧式注塑机上完成塑胶熔体充模、保压、冷却、开模顶出全流程的成型工装，核心用途是将熔融状态的热塑性塑胶原料通过高压注入模腔，冷却定型后得到尺寸精度、外观质量符合装配要求的模盖类塑胶零件，适配聚丙烯、ABS、聚苯乙烯等多种常用热塑性塑胶原料的成型加工需求。整套模具采用标准叠层模架结构设计，从上至下依次排布定位环、定模座板、定模板、动模板、支承板、顶出机构固定板、动模座板，各层板件通过精密导柱导套实现合模过程的精准导向，避免合模错位导致的塑件飞边、尺寸超差问题；模具侧面设置吊装吊环与锁模块，既满足车间内模具转运、上机安装的吊装需求，也可在模具闲置存放时锁紧动定模部分，防止模腔磕碰损伤。设计过程中优先考虑量产稳定性与后期维护便捷性，浇注系统采用中心浇口进料形式，熔融塑胶从模具顶部中心位置进入流道后可均匀填充至模腔各个区域，有效减少填充不均导致的塑件缺胶、熔接痕缺陷；冷却回路采用多层环绕式布局，在定模板、动模板内部均匀排布冷却水道，接入恒温冷却水后可快速带走模腔内塑胶熔体的热量，缩短成型周期，提升单批次生产效率；顶出机构采用多顶杆均匀排布设计，开模后顶杆同步作用于塑件非外观面，将冷却定型后的模盖平稳顶出模腔，避免顶出力不均导致的塑件变形、顶白问题。模具整体外形为规整立方体结构，安装边界适配常规200吨级卧式注塑机的拉杆间距与模板安装尺寸，上机时可通过压板直接固定在注塑机动定模板上，定位环与注塑机射嘴中心精准对位，无需额外定制转接配件即可快速完成上机调试；模架各板件采用标准模架规格加工，后期维护时易损件可直接替换标准配件，大幅降低模具运维成本与停机维护时长。
