双工位数控加工气动夹紧工装夹具

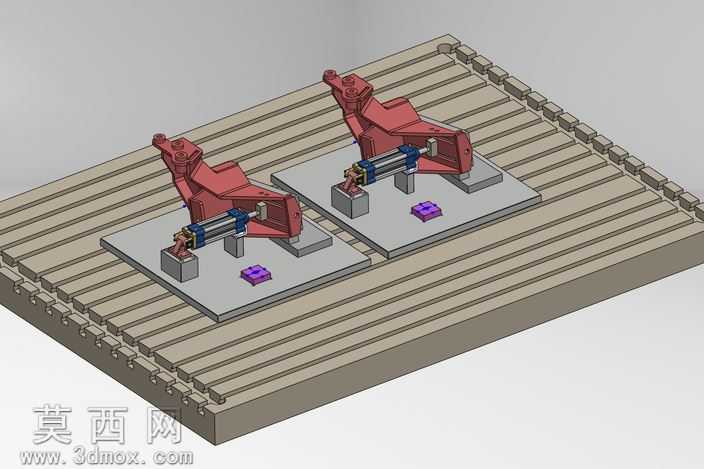

本模型为双工位数控加工用气动夹紧工装夹具，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工工装的设计规范，对各零部件的装配公差、配合间隙做了精准的参数设定，确保虚拟装配状态下无干涉、无错位问题。模型整体布局以带T型槽的机床工作台为安装基座，基座采用灰铸铁材质的视觉渲染效果，表面做了亚光氧化质感处理，清晰呈现出工作台T型槽的规整排布结构，为夹具的位置调整、锁紧固定提供标准化安装接口。两套独立的夹紧工位对称排布在工作台面上，每个工位的底板采用45号钢调质后的金属质感渲染，表面做了发黑处理的视觉效果，底板上集成了气动执行元件、夹紧摇臂、定位挡块、辅助支撑块等核心组件。其中气动气缸采用铝合金阳极氧化的银灰色材质表现，缸筒与活塞杆的配合结构做了精细化建模，活塞杆端部的连接头与红色的夹紧摇臂做铰接配合，夹紧摇臂采用铸钢件的粗糙金属质感渲染，还原了焊接式夹具臂的真实外观特征，摇臂的压紧端做了圆弧过渡处理，避免压紧过程中损伤工件表面。每个工位底板上还设置了紫色的定位垫块，采用聚氨酯材质的渲染效果，用于工件放置时的粗定位，同时搭配方形的钢制辅助支撑块，为工件提供多点稳定支撑，减少加工过程中的振动变形。整套夹具的气路走线做了隐藏式布局设计，所有气动元件的安装位置都预留了标准安装孔位，符合实际工装的装配工艺要求。设计过程中重点考虑了双工位加工的节拍优化，两套夹具可独立控制夹紧与松开动作，操作人员在其中一个工位进行加工时，可在另一个工位完成工件装卸，有效提升数控设备的利用率。模型的爆炸视图可清晰展示各零部件的装配关系，所有标准件均采用国标通用规格，方便后续的生产加工与配件更换，整体结构紧凑，夹紧力分布均匀，定位精度可靠，可直接适配多种中小型零件的数控铣削、钻削加工工序。
