车辆悬架用螺旋弹簧减震构件结构设计

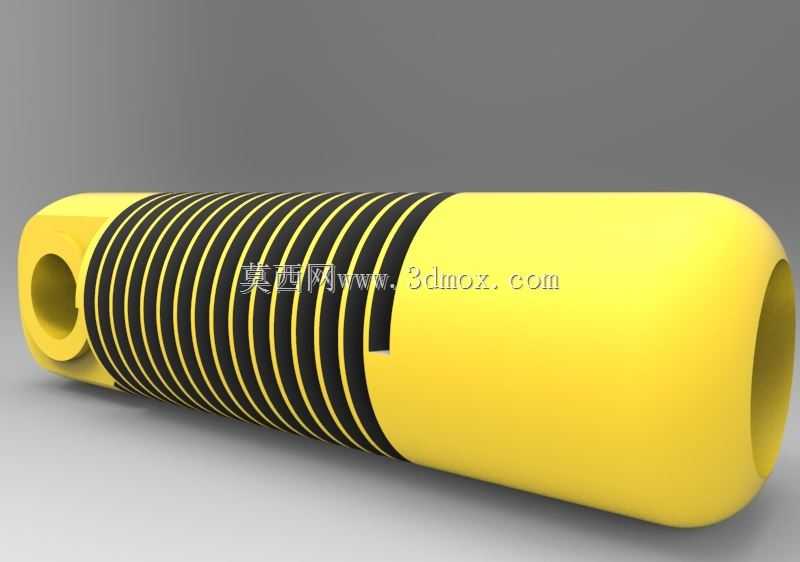

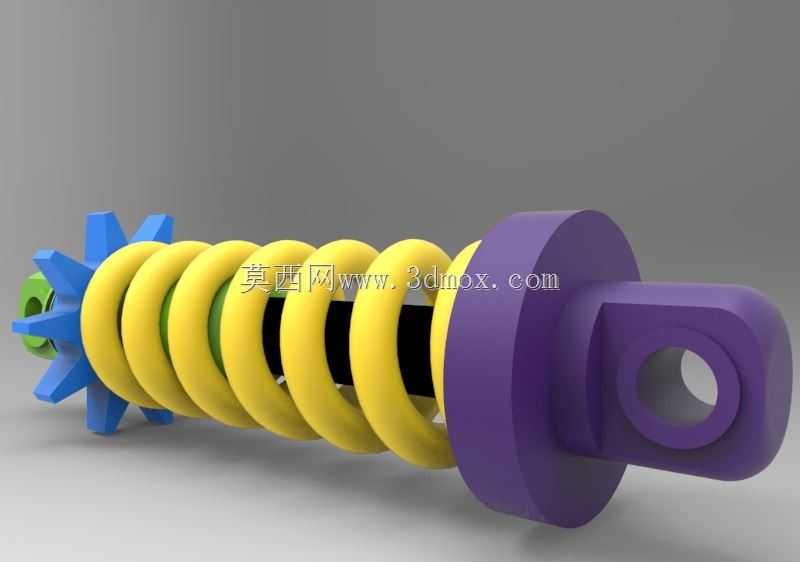

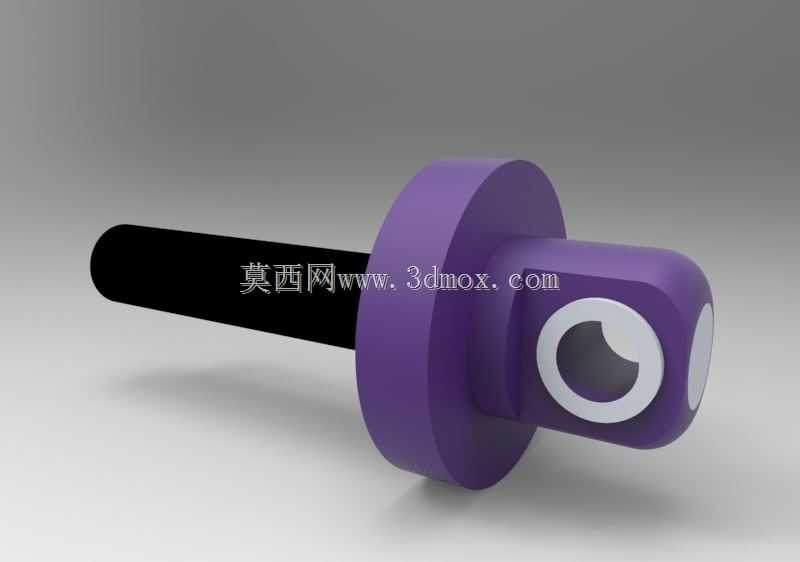

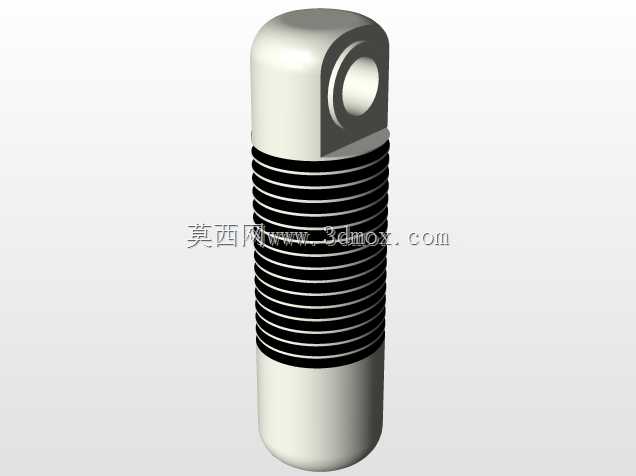

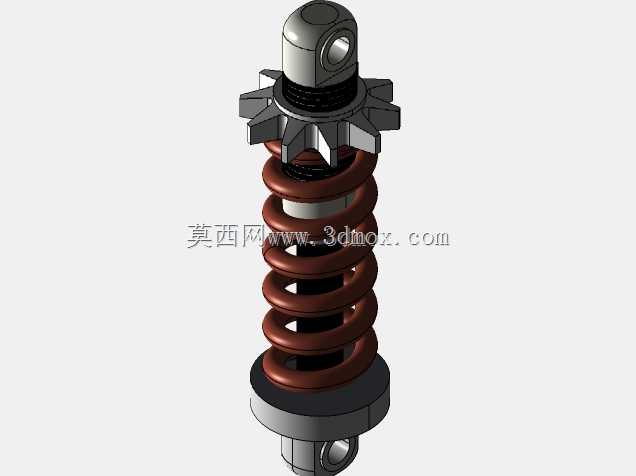

　　在乘用车辆、非道路工程行走设备的底盘悬架系统中，这类螺旋弹簧与阻尼结构集成的减震构件，是承担滤震、承载、维持轮端贴地性的核心部件，区别于钢板弹簧多用于重载商用车的特性，该结构更适配对乘坐舒适性、操控响应速度有要求的行走设备场景，日常行驶过程中路面传递的颠簸冲击，会先通过轮端连接结构传导至该构件，依靠螺旋弹簧的弹性形变吸收冲击能量，再配合内置阻尼结构的阻尼效应抑制弹簧的多余往复弹跳，避免车身出现持续余震影响操控稳定性。从结构设计逻辑来看，该构件采用同轴集成布局，螺旋弹簧套设在阻尼芯体外侧，两端分别通过端部连接座与车身、轮边摆臂相连，其中一端采用带通孔的吊耳式连接结构，可通过销轴与安装支座形成铰接副，

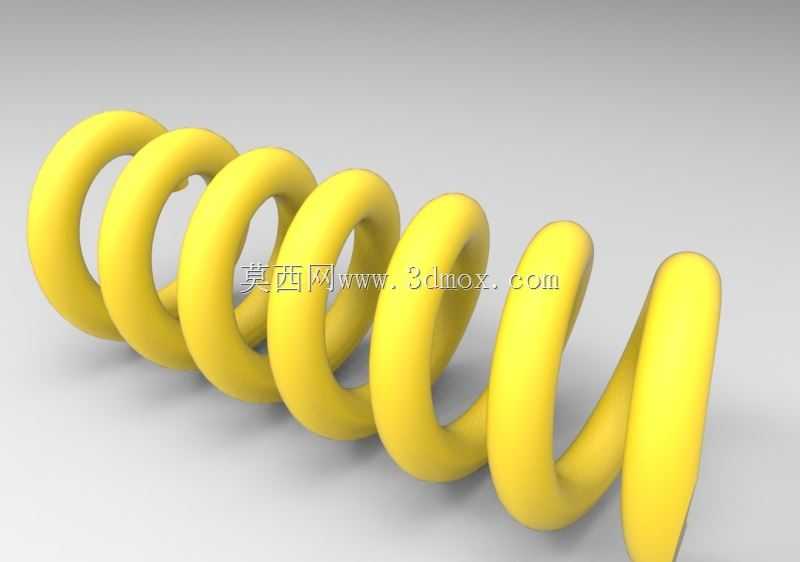

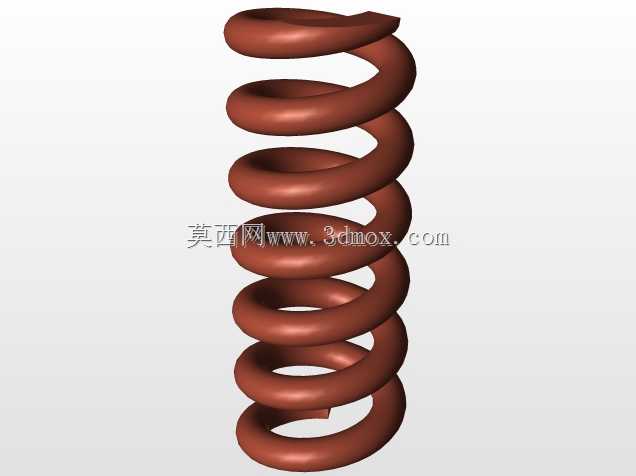

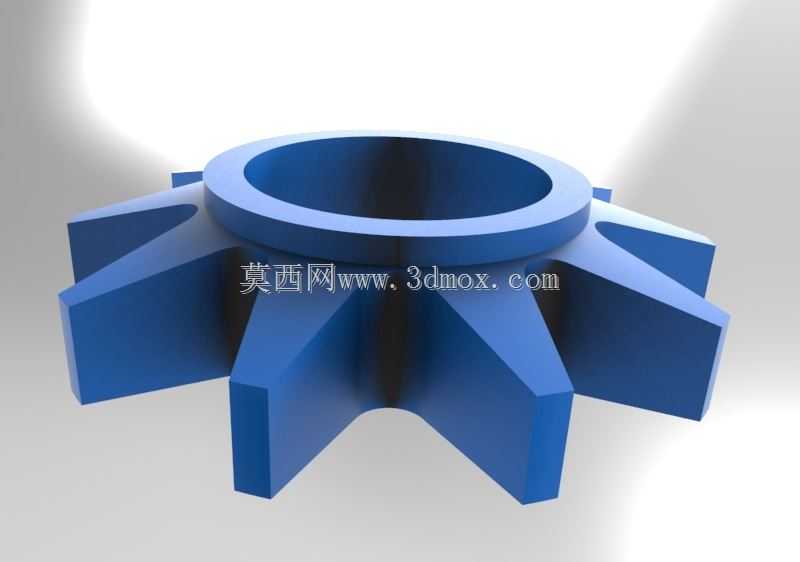

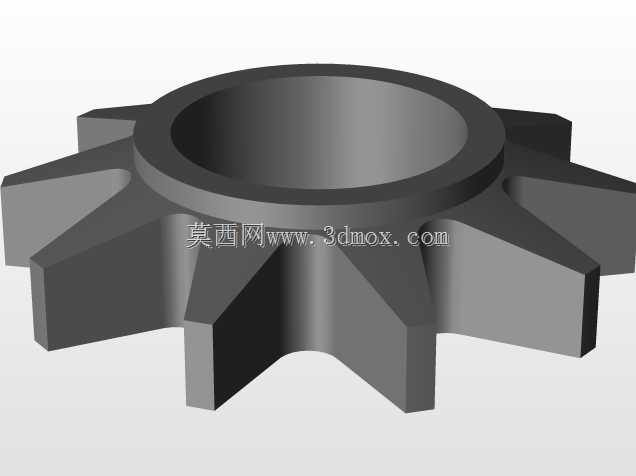

　　允许工作过程中随悬架跳动产生小角度摆动，避免运动干涉；另一端的星形限位结构可对弹簧端部形成周向定位，防止弹簧在反复压缩回弹过程中出现径向窜动、偏磨问题，弹簧的螺距、线径参数经过匹配调校，可在额定承载范围内保持线性刚度特性，兼顾空载状态下的滤震柔和度与满载状态下的支撑性，不会出现刚度陡增导致的滤震失效问题。安装边界层面，该构件的整体轴向长度适配常规紧凑型乘用车辆的悬架布置空间，端部吊耳的通孔直径匹配通用规格的连接销轴，安装时无需对原有悬架支座做额外改制，可直接替换同规格的原厂减震构件；弹簧的最大外径控制在轮拱内侧的安全间隙范围内，即使在最大压缩行程下，弹簧外侧也不会与轮拱内衬、制动管路等周边部件发生剐蹭，

　　阻尼芯体的行程长度匹配悬架的上下跳动极限，不会出现拉伸到底、压缩触底的结构硬冲击。实际工况下，该构件需要承受垂直方向的交变载荷，同时还要承受车辆加减速、转向过程中产生的侧向分力，因此端部连接座采用高强度结构设计，铰接孔位置预留了衬套安装空间，可压装橡胶衬套进一步过滤高频微振动，同时降低铰接位置的磨损速率；弹簧表面的色彩分区并非仅做外观区分，不同色段对应弹簧不同刚度区间的位置标识，装配时可通过色段快速确认弹簧的安装朝向，避免装反导致的刚度匹配错误。在三维建模过程中，需要重点验证弹簧在全行程下的同轴度，确保弹簧压缩时每一圈的间隙均匀，不会出现并圈异响问题，同时要校核端部连接结构的铰接角度范围，模拟悬架上下跳动、转向时的构件摆动轨迹，

　　确认所有运动姿态下构件与周边部件的最小安全间隙满足设计要求，还要对弹簧的并圈长度、极限载荷下的应力值做仿真校验，确保弹簧在最大冲击载荷下不会出现塑性变形，阻尼芯体的密封结构位置要做避让设计，避免弹簧往复运动时剐蹭密封件导致漏油失效。这类减震构件的性能直接影响行走设备的行驶质感与操控安全，设计过程中需要平衡刚度、阻尼、安装空间三者的匹配关系，不能单纯追求软硬度调校，还要结合整车的轴荷分配、悬架几何参数做协同优化，确保在不同载荷、不同路面工况下都能稳定发挥滤震支撑作用。
