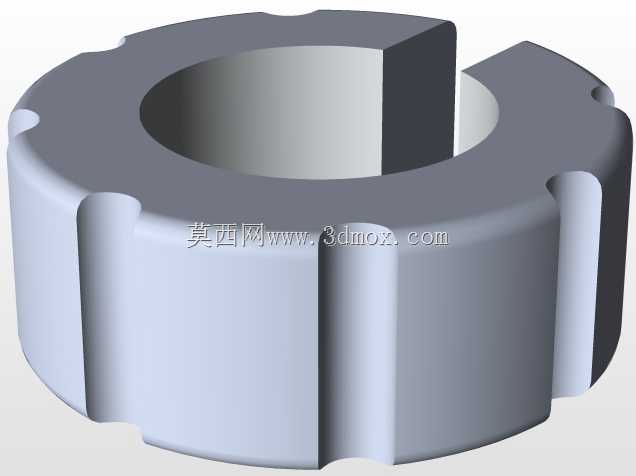

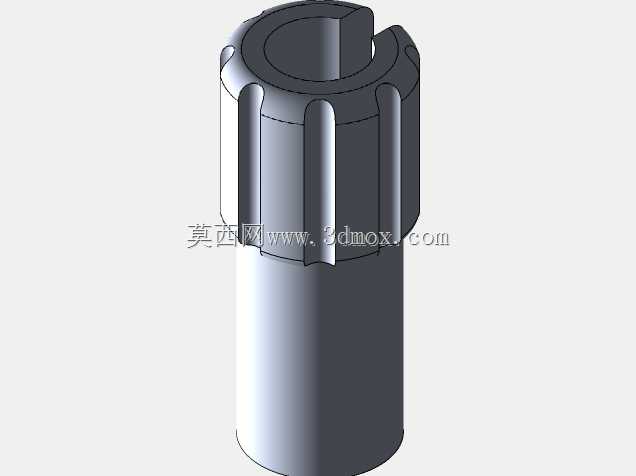

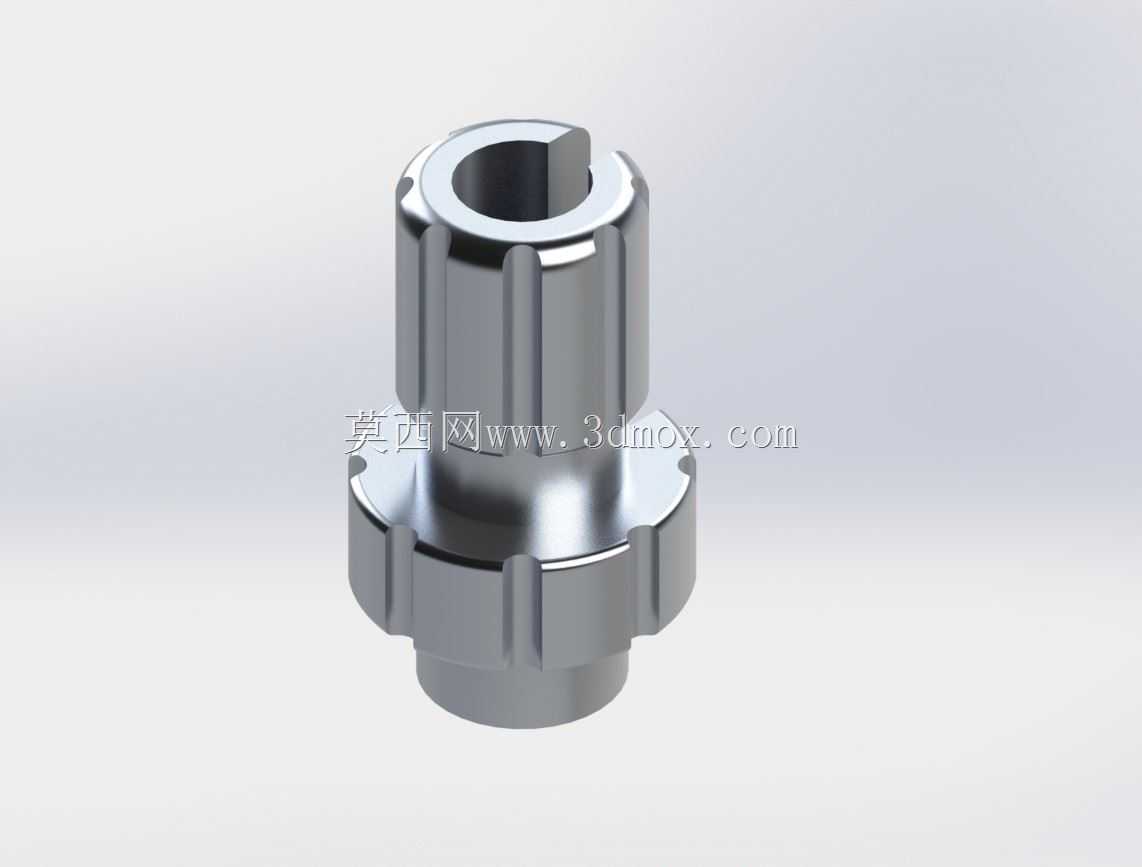

带防滑滚花结构的电缆锁紧调节接头

　　在电气柜布线、工业设备线缆布设、户外机电安装等场景中，线缆穿过设备壳体后的固定与密封调节一直是结构设计中容易被忽略但直接影响设备可靠性的细节。这款电缆调节接头正是针对这类场景设计的连接件，核心作用是在穿线后通过旋拧动作收紧内部密封或卡紧结构，实现线缆的轴向固定、径向密封，同时允许在一定范围内调整线缆的伸出长度，适配不同的装配余量需求。

　　从结构设计逻辑来看，该零件采用一体式金属切削成型方案，整体为阶梯轴类回转结构，上端设计有带轴向开槽的内孔，开槽的作用是在旋拧收紧时提供均匀的形变余量，让内孔壁能够均匀抱紧穿过的电缆外护套，避免局部应力集中割伤线缆绝缘层，同时保证足够的抱紧力防止线缆受拉脱出。中部外圆设计了多道均匀分布的轴向防滑滚花棱，这部分结构完全从实际装配需求出发：现场安装时操作人员多佩戴劳保手套，光滑的圆柱面在沾有少量油污或灰尘时极易打滑，滚花棱的高度、棱边倒角都经过适配，既保证徒手旋拧时能传递足够扭矩，又不会因为棱边过于尖锐划伤操作人员手部，同时滚花的分布避开了上下两端的配合面，不会影响与设备面板、锁紧端盖的装配精度。下端的法兰凸台结构是安装定位的核心边界，凸台的外径尺寸对应设备面板上的安装开孔公差，装配时凸台端面贴合面板外侧，起到轴向限位的作用，避免接头整体被推入设备内部，同时凸台与杆身的过渡圆角做了强化处理，能承受布线时侧向拉扯线缆带来的弯矩，避免应力集中导致的根部断裂。

　　从安装边界来看，该零件的轴向总长度适配厚度2-4mm的设备钣金面板，上端开槽段的内孔直径适配常规外径的控制电缆与动力电缆，收紧后可适配的线缆外径范围覆盖常规工业布线的常用线径，无需额外搭配变径环即可满足多数场景需求。零件的所有配合面都做了公差适配设计，外圆配合面的粗糙度满足与橡胶密封件、塑料锁紧件的配合要求，既不会因为表面过于粗糙磨损密封件，也不会因为过于光滑导致锁紧后出现松脱。在实际使用中，这类调节接头相比传统的电缆格兰头，多了线缆长度微调的功能：当设备内部接线端位置存在装配误差时，可以在不松开整个接头的情况下小幅度调整线缆的伸入长度，待接线完成后再完全锁紧，大幅降低现场布线的返工率，尤其适合多线缆密集布设的电气柜、需要经常调整线缆位置的移动工业设备、以及户外有防尘防水要求的机电设备接线场景。

　　设计过程中针对滚花结构的受力做了针对性优化，每道滚花棱的根部都做了小圆角过渡，避免长期受力后出现棱边崩裂的问题，同时整体材质选用易切削的金属材料，表面做了防锈处理，能够适应车间内的油污环境、户外的轻度潮湿环境，不会因为短期锈蚀导致旋拧卡滞。上下两端的同轴度公差控制在合理范围内，保证装配后线缆不会出现偏斜，避免线缆长期处于弯折受力状态，延长线缆的使用寿命。
