红蓝配色AN8规格流体管路快插接头

　　在流体输送管路系统的搭建与运维场景中，这类AN规格接头是改装领域、工业液压气动回路里十分常见的连接元件，尤其在赛车油路改装、小型液压试验台、气动控制回路的终端连接环节，承担着管路对接、密封防漏、快速装拆的核心作用。不同于普通民用管路接头，AN系列接头遵循统一的锥面密封标准，不需要额外缠绕生料带或者加装密封垫片，依靠接头本体与对接端的37度锥面紧密贴合实现硬密封，能够承受较高的工作压力，适配燃油、液压油、压缩空气等多种常见流体介质的输送需求。

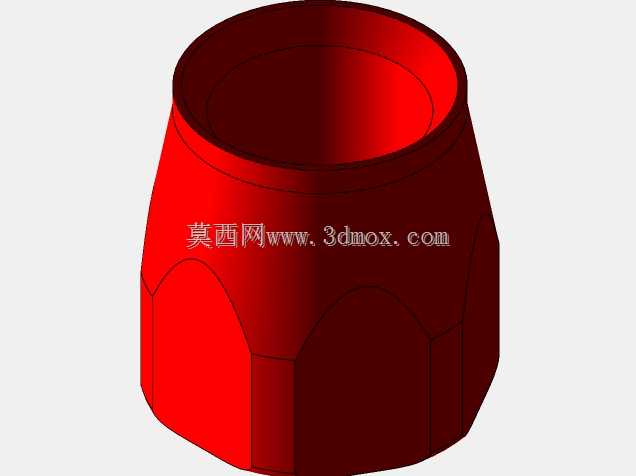

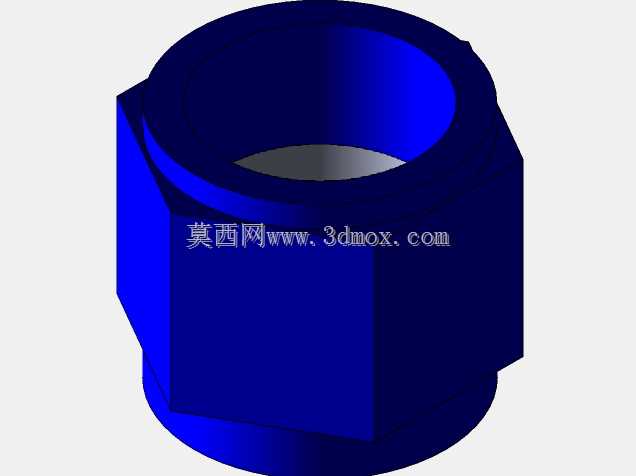

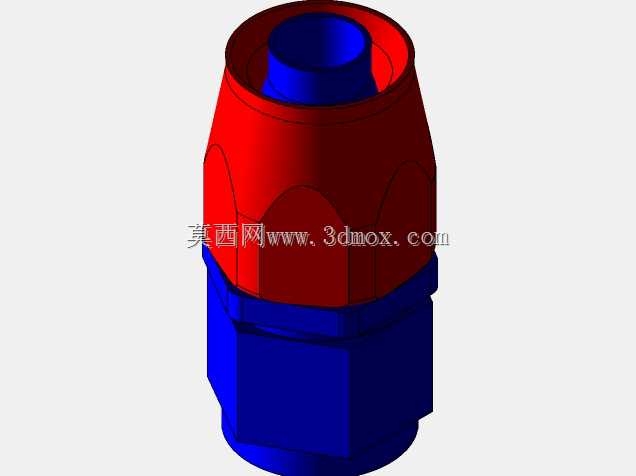

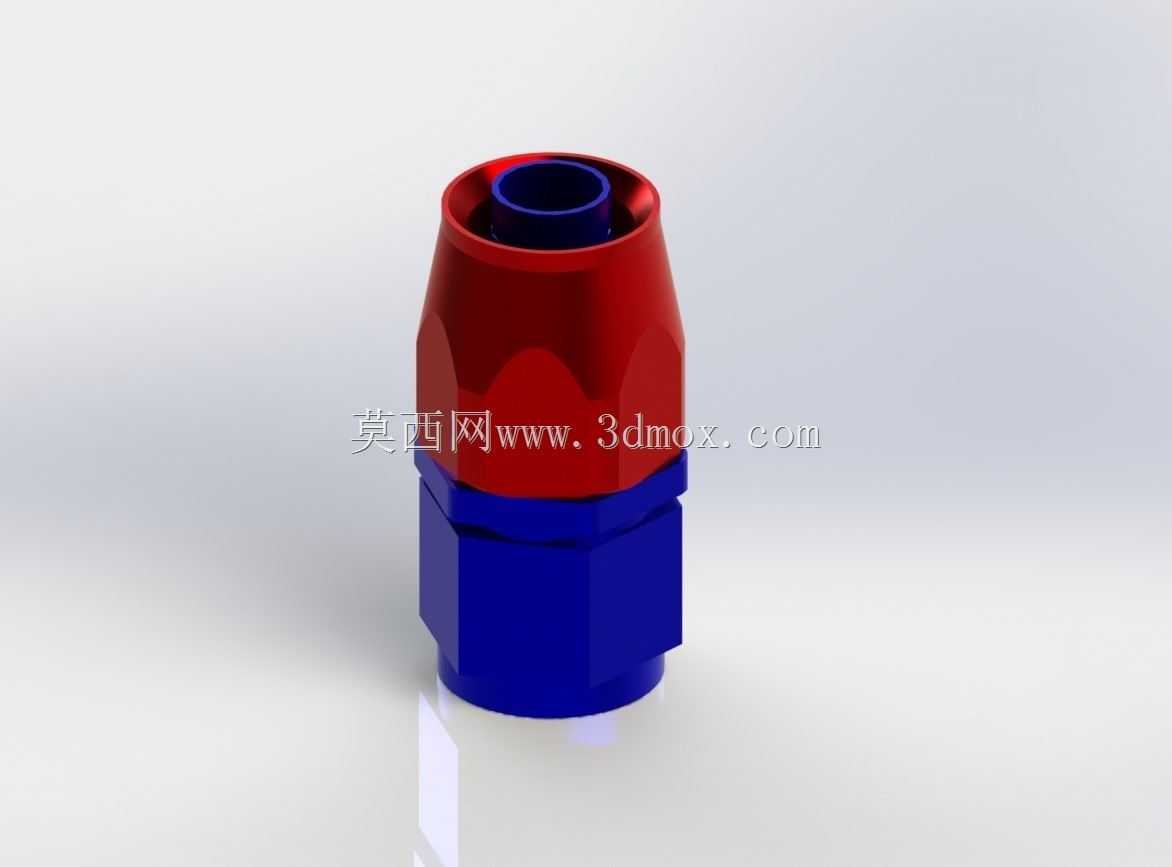

　　从结构设计来看，这款接头分为上下两个功能段，上部红色段为管路锁紧端，内部设计有卡箍式锁紧结构，当对应规格的增强尼龙管、橡胶油管或者特氟龙硬管插入后，拧紧上部的锁紧螺帽，内部的卡圈会均匀抱紧管路外壁，既可以防止管路在压力波动下脱出，又能避免管路口径被挤压变形影响通流效率。下部蓝色段为外螺纹连接端，采用六角结构设计，方便使用标准开口扳手进行拧紧操作，螺纹规格匹配AN8对应的标准连接端口，可以直接拧入阀体、泵体、油路块的对应内螺纹接口，不需要额外加工过渡转接件。

　　设计过程中首先要保证通径的一致性，AN8规格对应的通流直径为12.7mm左右，整个接头内部的流道全程做等径过渡处理，没有突然的截面收缩或者扩大，能够减少流体经过时的局部压力损失，避免在接头位置产生紊流、气蚀等问题，尤其在高压高速的流体回路中，平顺的流道设计可以降低管路振动和噪音，延长整个回路的密封件使用寿命。外形尺寸上，接头整体长度控制在常规安装空间允许的范围内，下部六角对边尺寸符合标准扳手的操作空间要求，安装时不需要预留过大的扳手回转空间，在密集排布的油路板、阀组上也能顺利完成装拆操作，不会和相邻的接头、阀体产生干涉。

　　上部锁紧段的外表面做了防滑的多棱面设计，即使在手上沾有少量油污的情况下，也可以先用手将锁紧螺帽拧到位，再用扳手进行最终的扭矩紧固，避免一开始就用扳手拧动时出现螺纹错牙的问题。红蓝分色的外观设计并不是单纯为了美观，在复杂的多管路排布场景中，可以通过颜色快速区分管路的介质类型或者压力等级，比如红色段对应高压油路、蓝色段对应回油管路，设备运维人员不需要顺着管路逐段排查，就能快速识别对应回路，大幅提升检修和改装的效率。

　　密封性能是这类接头设计的核心考量点，下部螺纹端和对接件接触的锥面加工粗糙度要求达到Ra1.6以下，锥面角度公差控制在±0.5度范围内，保证和对接端的锥面能够实现整圈紧密贴合，在额定工作压力下不会出现渗漏问题。上部锁紧端内部除了金属卡圈之外，还设计有弹性密封衬套，当管路插入后，衬套会紧贴管路外壁，填补管路外壁的微小尺寸误差，即使管路存在轻微的椭圆度偏差，也能保证密封可靠性，不会因为长期的压力脉冲出现渗漏。

　　在实际安装使用时，需要注意对接管路的切口必须平整，切口端面和管路轴线的垂直度偏差不能超过1度，插入接头前要将管口的毛刺清理干净，避免毛刺刮伤内部的密封衬套导致渗漏。拧紧锁紧螺帽时的扭矩要符合对应规格的标准要求，扭矩过大会导致卡圈过度挤压管路，造成管路通径缩小甚至开裂，扭矩过小则会导致锁紧力不足，管路在压力冲击下容易脱出。这类接头可以反复拆装使用，只要内部密封衬套没有出现划伤、老化的情况，多次拆装后依然能够保持可靠的密封性能，相比一次性的压接式接头，在需要经常调整管路布局的试验台、改装设备上适用性更强。

　　从建模角度来说，这类标准件的建模需要严格遵循AN接头的尺寸规范，各个配合面的尺寸公差要在模型中明确标注，方便后续出工程图时直接调用形位公差要求。流道部分的建模要保证内壁光滑，没有多余的建模棱角，后续做流体仿真分析时才能得到准确的流阻、压力分布数据。外观分色的部分要单独做面拆分，方便后续渲染时赋予不同的材质属性，还原阳极氧化处理后的金属质感，在装配体中也能通过外观颜色快速识别零件，提升装配设计的效率。
