威尔伍德4盎司制动液储液罐结构设计

　　在乘用车、改装赛车以及小型工程作业车辆的液压制动回路中，制动液储液罐是保障制动系统稳定运行的核心辅件，这款4oz规格的储液罐主要适配小排量改装车型、卡丁车以及轻型特种作业车辆的制动主缸配套使用，安装位置通常位于发动机舱靠近防火墙的制动主缸上方，或是赛车驾驶舱内靠近制动踏板组的侧方安装位，避免车辆行驶过程中颠簸、急加减速导致的制动液溢出，同时为整个制动回路提供稳定的制动液补给与液位缓冲空间。从实际使用场景来看，这类小容量储液罐不需要承担多回路大排量制动系统的储液需求，更多是匹配单回路制动主缸，或是改装后双回路主缸的单侧补油需求，在场地赛车、漂移赛车的改装场景中，紧凑的体积可以大幅降低安装空间占用，避免与周边的进气管路、线束、防滚架构件产生干涉。

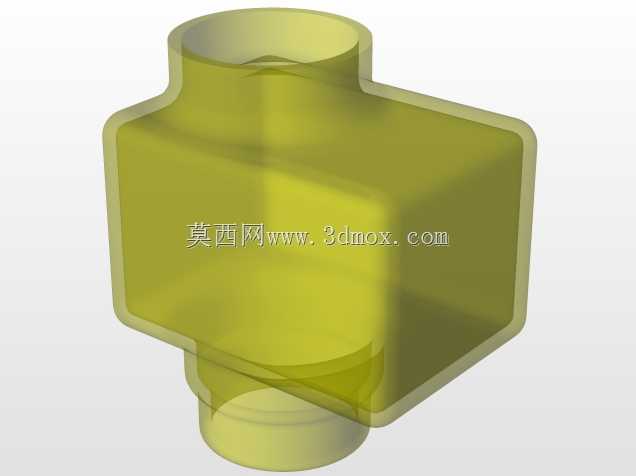

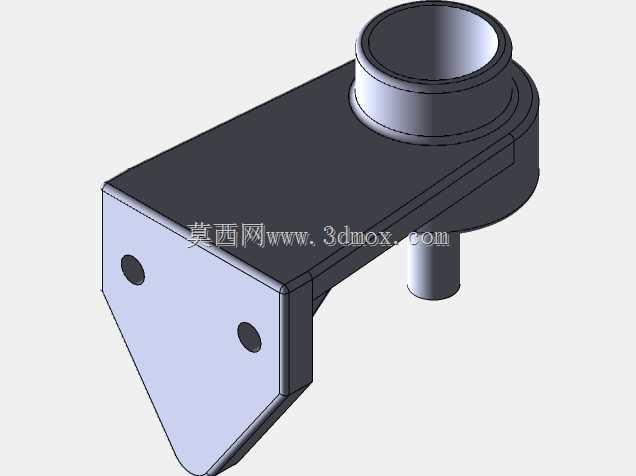

　　从功能特性上看，这款储液罐采用半透明的罐体设计，日常检查时不需要打开罐盖就可以直接观察内部制动液的液位高度，及时排查制动液泄漏、过度消耗的问题，罐体上部的加注口采用标准口径设计，可以适配通用型的制动液加注壶，日常维护保养时不需要专用工具就可以完成补液操作。下部的出液接口直接对接制动主缸的进油口，接口处的密封结构采用锥面配合设计，装配时只需要将接口对准主缸进油端压入后通过卡箍固定，就可以实现可靠密封，避免制动系统吸入空气导致制动踏板发软、制动力不足的问题。侧面集成的安装支架采用弯折成型的金属板材结构，支架上预留两个固定安装孔，孔位间距经过匹配设计，可以直接适配市面上主流的Wilwood制动主缸安装位，也可以通过自制转接支架固定在车身钣金、防滚架横杆上，安装时不需要对罐体本身进行额外加工。

　　设计思路上，这款储液罐首先考虑的是制动系统的工作可靠性，罐体内部的腔体做了圆滑过渡处理，没有直角死角，避免制动液长期使用过程中产生的沉积物在角落堆积堵塞出液口，同时在车辆倾斜、极限侧向加速度行驶时，腔体的造型可以保证出液口始终浸没在制动液液面以下，避免空气进入制动回路。罐体上部的加注口设置了透气结构，当制动片磨损、制动液液位下降时，外部空气可以通过透气结构进入罐内，平衡罐内外压力，保证制动液可以顺畅流入主缸，不会因为罐内产生负压导致制动液供给不足；同时透气结构内置了防溢挡板，在车辆剧烈颠簸、倾斜时，制动液不会从透气口溢出腐蚀周边的车漆、橡胶件。安装支架与罐体的连接部位做了加强处理，支架根部与罐体下部的金属基座采用一体嵌件注塑结构，相比粘接、螺丝固定的结构，长期使用下不会因为振动出现支架松动、罐体脱落的问题，金属支架表面做了镀锌钝化处理，可以抵御发动机舱内的油污、水汽腐蚀，延长部件使用寿命。

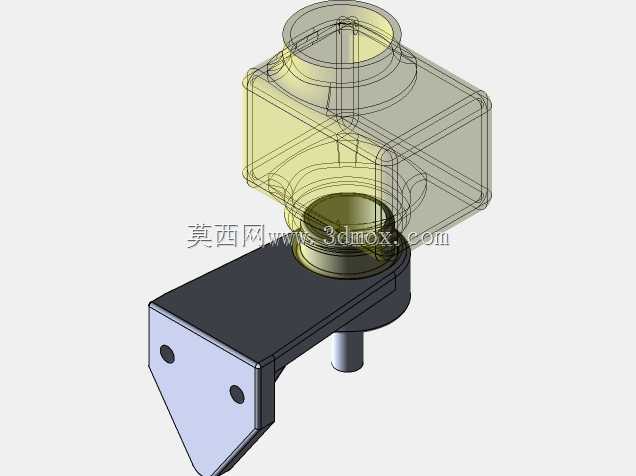

　　从安装边界尺寸来看，这款储液罐的罐体主体为近似方形的圆角结构，最大外轮廓尺寸控制在极小范围内，罐体总高度不含下部出液接头的尺寸可以适配多数紧凑安装空间，下部出液接头的外径匹配标准的制动主缸进油口尺寸，伸出长度刚好满足卡箍安装的空间需求，不会因为接头过长导致安装后与主缸周边的真空助力鼓、踏板支架产生干涉。安装支架的两个固定孔中心距经过标准化设计，孔位直径适配常用的M6固定螺栓，支架的弯折角度经过计算，安装后罐体保持接近垂直的姿态，保证液位观察的准确性，同时支架的下端做了切角处理，避免安装时与主缸本体的安装凸台产生位置冲突。在实际建模过程中，这类储液罐的建模需要重点关注罐体壁厚的均匀性，半透明罐体部分的壁厚控制在合理范围，既保证罐体的结构强度，不会因为制动系统的轻微压力波动出现罐体开裂，也保证足够的透明度方便观察液位；金属支架部分的折弯半径需要匹配板材厚度，避免折弯处出现应力集中导致支架断裂，同时所有安装孔的位置需要与主缸的安装孔位做同轴度校验，保证装配时不需要强行掰动支架就可以顺利对位。在制动系统的匹配选型中，这类小容量储液罐的额定储液量刚好满足单回路制动系统的全行程补液需求，当制动片磨损到极限位置时，罐内的制动液液位不会下降到出液口以下，同时预留了足够的热膨胀空间，在制动系统长时间工作、制动液温度升高时，膨胀的制动液不会从加注口溢出，避免产生安全隐患。
