蒂尔顿制动主缸结构设计方案

项目分类:制动器 发布时间:2021-11-27 ID:421942
  • 蒂尔顿制动主缸结构设计方案

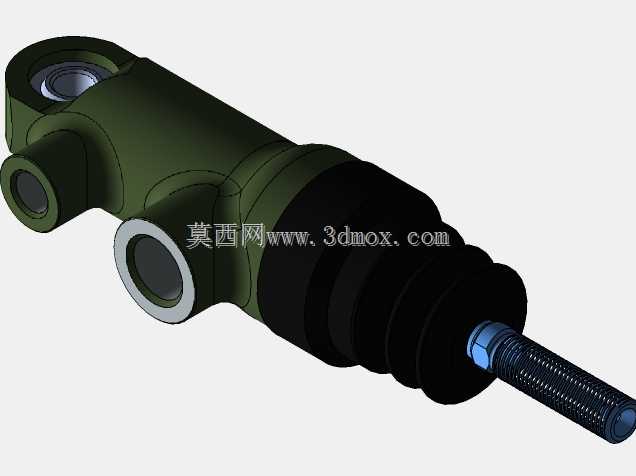

  在赛车及高性能改装车的制动系统布局中,制动主缸作为整个液压制动回路的压力输出核心,直接决定了制动踏板脚感、制动响应速度以及四轮制动力分配的基础稳定性,蒂尔顿系列制动主缸一直是竞技改装领域应用占比较高的元件类型,本次呈现的这款制动主缸结构,完全遵循SAE相关制动元件设计规范,适配多数竞技车型的制动回路改装需求。从实际装车场景来看,这类制动主缸通常安装在驾驶舱前围板与制动踏板支架的连接位置,部分双回路布局的车型会采用两个同款主缸分别对应前后轴制动回路,配合平衡杆实现前后制动力的比例可调,因此主缸的安装接口尺寸、出油口位置以及推杆行程的匹配度,会直接影响整套制动系统的装车适配性。从功能特性上看,这款主缸采用单腔活塞结构,

  内置的皮碗密封结构经过多道唇边优化,在高压制动液反复施压的工况下,能够避免内部泄压问题,保证制动踏板踩下时的压力线性传递,不会出现前段虚位过大、压力建立滞后的问题;端部的防尘罩采用多褶皱橡胶结构,能够阻挡驾驶舱及发动机舱传入的灰尘、泥水、碎屑进入活塞腔,避免密封件被异物刮损导致的制动液泄漏,延长主缸的维护周期。设计过程中,首先要确定的是活塞缸径与输出压力的匹配关系,不同缸径的主缸在相同踏板力输入下,输出的制动液压力存在明显差异,小缸径主缸能够提供更高的输出压力,适合搭配大卡钳活塞面积的制动卡钳使用,但对应的踏板行程会更长,大缸径主缸则踏板行程更短、脚感更硬,适合对制动响应速度要求极高的场地赛车使用,

  这款主缸的缸体采用一体化锻铝加工而成,外部的两个安装耳孔位置经过同轴度校验,保证安装后主缸轴线与踏板推杆的轴线完全重合,避免长期使用后出现推杆偏磨、活塞偏载导致的密封失效问题。从安装边界来看,主缸侧面的两个油口分别对应进油口与出油口,进油口连接制动液储液壶,需要保证安装位置低于储液壶的最低液面高度,避免制动液回流时出现气阻,出油口通过制动硬管连接到各个车轮的制动卡钳,接口采用标准SAE螺纹规格,不需要额外制作转接接头即可适配市面上多数竞技级制动管路;端部伸出的推杆带有螺纹调节结构,能够根据不同车型的踏板安装位置调整推杆伸出长度,保证踏板自由行程处于合理区间,既不会出现自由行程过大导致的制动滞后,也不会出现自由行程过小导致的制动拖滞、

  刹车片异常磨损问题。在结构细节处理上,缸体外部的加强筋布局经过受力优化,在制动峰值压力可达十几兆帕的工况下,缸体不会出现膨胀变形,保证制动压力的传递效率,活塞回位弹簧的刚度经过匹配调校,松开制动踏板时能够快速带动活塞回位,解除制动压力,同时不会因为刚度过大导致踏板脚感过硬。这类制动主缸除了在竞技改装车上使用,在部分轻型特种车辆、自制卡丁车以及小型工程车辆的制动系统改造中也有广泛应用,设计时需要充分考虑不同使用场景下的环境温度变化,密封件的材质需要适配宽温度范围下的制动液兼容性,避免低温下密封件硬化、高温下密封件软化导致的密封失效问题;同时缸体表面的阳极氧化处理层,能够抵御制动液的长期腐蚀以及外部环境的水汽锈蚀,保证主缸在复杂使用环境下的结构强度。建模过程中,所有的密封槽尺寸、螺纹规格、安装孔位间距都严格遵循SAE制动元件的相关标准,保证模型导出的工程图可以直接用于零部件的加工生产,各个运动部件的配合间隙经过公差校验,活塞与缸体的间隙控制在合理范围内,既保证活塞运动顺畅无卡滞,又不会因为间隙过大导致制动液内泄。
