FSAE赛车CBR600RR适配3D打印进气歧管

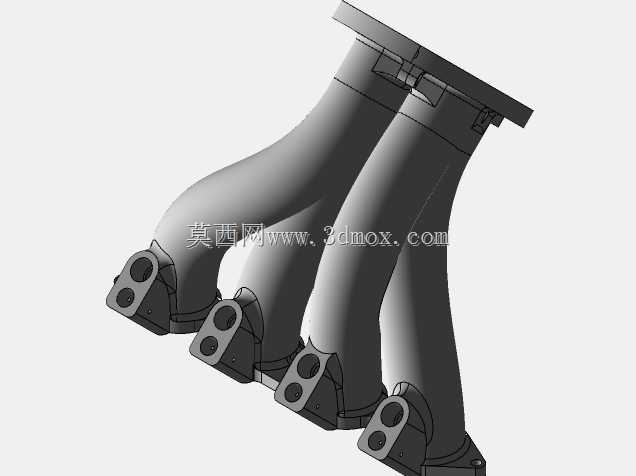

　　大学生方程式赛车的动力单元改装中，进气歧管的设计直接决定高转工况下的充气效率，这套适配CBR600RR动力单元的进气歧管，完全围绕赛事规则与3D打印工艺特性开发，没有沿用市售改装件的通用流道结构。从实际装车边界来看，整套歧管的安装基面完全匹配CBR600RR缸盖进气侧的螺栓孔位，四个进气道的中心距与原厂缸盖接口完全对齐，密封面预留了0.2mm的台阶余量用于粘贴密封胶条，不需要额外加工转接法兰就能直接装配，整体外轮廓的最大宽度控制在280mm以内，避开了赛车前部防滚架的安装空间，最外侧与车架纵梁的间隙保留了15mm以上，避免赛车行驶过程中振动产生干涉。

　　设计阶段首先梳理了FSAE赛事的进气限流规则，明确限流阀之后的稳压腔容积、流道转角对各缸进气均匀性的影响，没有盲目追求大容积腔体，而是结合CBR600RR在8000-12000rpm常用赛事工况区间的进气脉冲特性，将稳压腔的截面设计成渐扩式的流线结构，减少气流在腔体内的涡流损耗。四个进气支路的长度经过等长化计算，每一段流道的中心线长度偏差控制在2mm以内，保证各缸的进气谐振效应在同一转速区间触发，避免出现单缸充气效率偏差过大导致的动力输出不平顺问题。

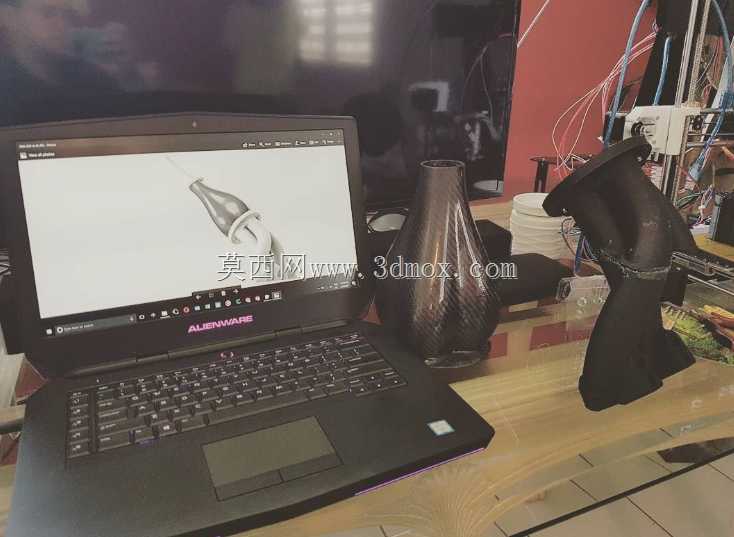

　　考虑到3D打印的工艺特性，所有流道内壁的转角都做了R3以上的圆角过渡，没有出现小于1mm的锐角结构，打印过程中不需要添加过多支撑就能保证内壁成型质量，减少后期打磨的工作量。歧管与节气门连接的法兰面预留了标准的卡箍安装槽，可直接适配赛事常用的60mm口径节气门体，喷油器的安装座位置按照原厂喷油角度设计，油束落点刚好在进气门背侧的最佳位置，不需要额外调整喷油轨的安装角度。

　　从实际使用场景来看，这套歧管完全替代原厂的铝合金进气歧管，整体重量比原厂铸件降低40%以上，安装在赛车上之后能减少前部动力单元的非簧载关联质量，对于赛车的轴荷分配优化也有一定帮助。流道内壁经过简单的打磨抛光之后，表面粗糙度能达到Ra1.6的水平，完全满足高转速进气的气流顺滑度要求，不会因为3D打印的层纹问题产生额外的进气阻力。在台架测试的验证环节，这套歧管在常用转速区间的充气效率比原厂歧管提升8%左右，各缸的空燃比偏差控制在0.3个单位以内，没有出现某一缸过浓或者过稀的问题，对于赛事工况下的动力输出稳定性有明显帮助。

　　设计过程中还考虑了打印材料的耐温特性，安装位置距离缸盖的排气侧预留了足够的隔热间隙，同时在歧管外侧设计了两个传感器安装座，可直接安装进气温度与压力传感器，不需要额外在腔体上打孔攻丝，所有的安装凸台都和主体结构一体打印成型，减少了后续装配的密封点，降低赛事过程中出现进气泄漏的概率。歧管的下部预留了曲轴箱通风管的接口，位置刚好对准原厂通风管路的走向，不需要额外加长管路就能完成连接，整体装配逻辑完全贴合赛事改装的快装需求，拆解和维护都不需要拆卸周边的其他附件。
