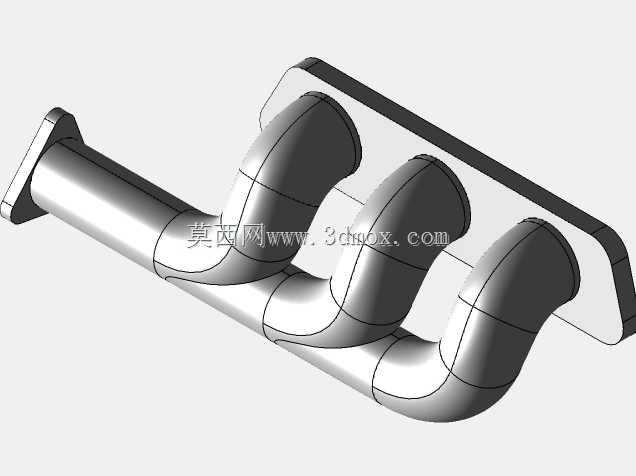

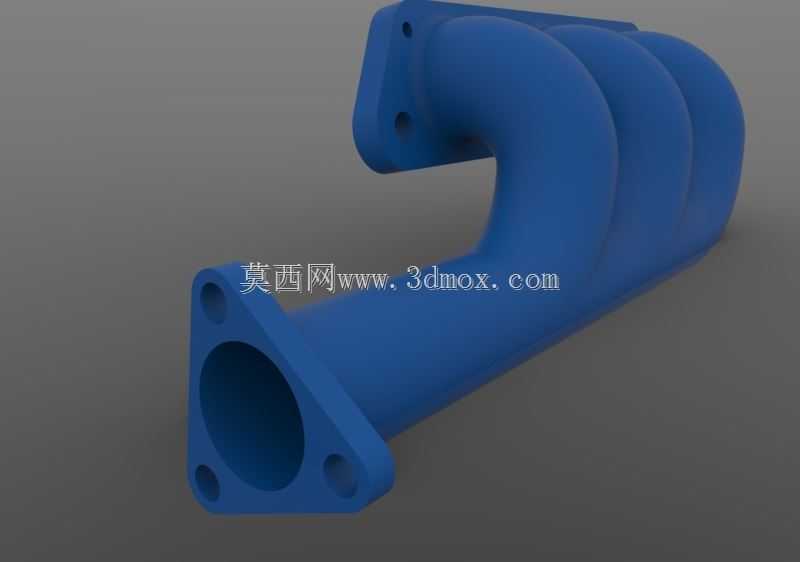

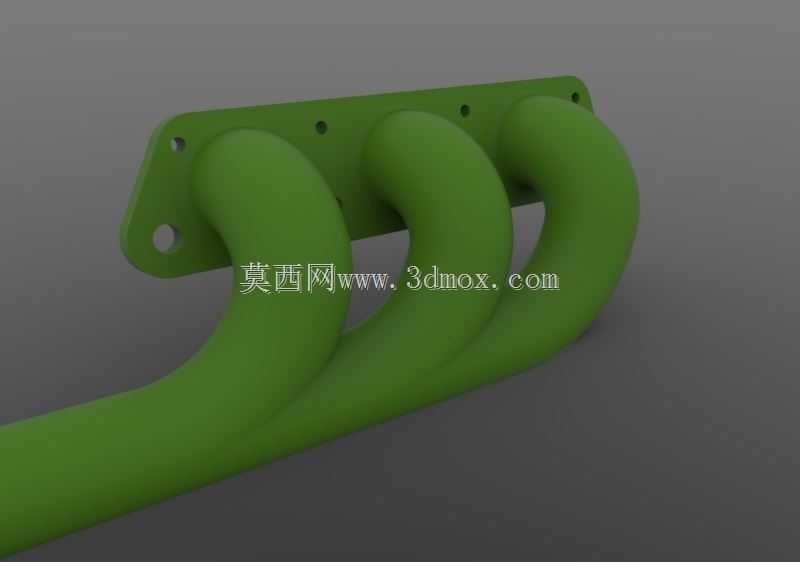

三缸发动机排气歧管结构设计

　　这款三缸机型配套的排气歧管，在小排量动力单元的进排气匹配场景中承担着核心的气流导出作用，日常适配在紧凑型乘用车辆、小排量摩托动力单元以及小型通用动力设备上，核心作用是将三个气缸燃烧后排出的高温废气有序汇集，顺畅导入下游排气三元催化、消声总成段，避免各缸排气出现气流干涉、排气背压异常升高的问题，直接影响动力单元的充气效率、输出扭矩特性以及排放达标水平。从结构设计逻辑来看，这款歧管采用等长支管的排布思路，三个支管的弯曲弧度、内部通道路径长度经过反复校核，尽可能保证各缸排出的废气到达总管汇合处的时间差控制在合理区间，减少相邻气缸排气门开启重叠期内的气流窜扰，避免出现某一缸排气受阻导致的残余废气量超标，影响燃烧稳定性。

　　法兰安装面的设计充分考虑了缸盖排气侧的密封需求，三个圆形气道孔与缸盖排气道口精准对位，法兰面上预留的多个安装孔位，位置度公差严格控制在机械加工要求范围内，既保证螺栓锁紧后的密封面压合均匀，也避免长期在高温交变载荷下出现密封垫烧蚀、漏气的问题。支管的弯曲走向充分避让了发动机舱内的周边部件边界，不会和周边的线束、冷却管路、隔热饰板产生运动干涉，总管末端的连接法兰同样做了加厚处理，适配下游排气段的安装对接，法兰面的密封槽结构可以适配金属密封垫片，耐受排气系统的长期高温振动工况。材质选用铸铝合金，在保证结构强度耐受排气高温的前提下，尽可能降低部件自重，减少动力总成的整体簧上质量，同时铝合金的导热性能优异，可以更快将排气热量导出，

　　降低发动机舱内的热负荷累积。从安装边界尺寸来看，进气侧法兰的整体长度、孔位间距完全匹配对应三缸机型的缸盖排气侧安装面尺寸，三个气道的孔径与缸盖排气道出口直径保持一致，避免通径突变产生的局部气流阻力；支管的弯曲半径经过优化，没有出现过小的弯折角度导致的气流通径缩窄，内壁光滑过渡减少气流沿程阻力；整体的外轮廓尺寸在安装后，与发动机缸体、周边附件的最小间隙满足热膨胀余量要求，即使在全负荷排气高温下部件出现热胀形变，也不会和周边部件发生硬接触。在实际装车匹配的场景中，这款歧管的结构设计还兼顾了生产制造的工艺性，支管的弯折弧度适合砂芯铸造成型，后续的机加工工序仅需要处理两侧法兰的安装面、螺栓孔位，不需要复杂的二次加工工序，

　　能够有效控制量产阶段的制造成本与废品率。针对排气系统常见的振动疲劳问题，歧管的壁厚做了差异化设计，法兰连接处、支管弯曲应力集中位置适当增加壁厚，提升长期振动工况下的结构强度，避免出现开裂漏气的故障；支管与总管的汇合处做了圆滑过渡处理，减少气流冲击带来的振动噪声，同时降低局部的应力集中风险。在动力匹配调校阶段，这款歧管的结构参数可以配合不同的凸轮轴正时、喷油标定策略，优化中低转速区间的排气脉冲效应，利用排气的抽吸作用提升气缸的扫气效率，帮助小排量三缸动力在低转速下获得更好的扭矩输出表现，同时降低泵气损失，提升燃油经济性。
